Austausch des Druckkopfs

Sehen Sie sich hier das Video an (ohne Tonaufzeichnung).

Sie können einen beschädigten oder abgenutzten Druckkopf problemlos herausnehmen und ersetzen.

• Das Netzkabel darf nicht mit nassen Händen eingesteckt oder abgezogen werden. Andernfalls besteht die Gefahr eines Stromschlags. • Ziehen Sie vor Austausch des Druckkopfs den Netzstecker aus der Steckdose. • Ziehen Sie sich Handschuhe an, bevor Sie den Druckkopf austauschen, um eine Beschädigung des Druckkopfs zu vermeiden.

　

Sehen Sie sich die Anleitung im nachfolgenden Video an.

1.	Vergewissern Sie sich, dass der Drucker ausgeschaltet ist, und ziehen Sie das Netzkabel aus der Steckdose.

2.	Drücken Sie auf die Deckelverriegelung (1), um die obere Abdeckung (2) zu öffnen.

3.	Ziehen Sie die Teile (3) mit der Aufschrift heraus.

Die Teile (3) sind auf dem kombinierten Thermodirekt/Thermotransfer-Modell durch die Zeichen (Farbbandabdeckung öffnen) ausgewiesen.

4.	Nehmen Sie das Farbband aus dem kombinierten Thermodirekt/Thermotransfer-Modell heraus, wenn dieses eingelegt ist.

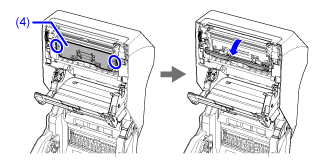

5.	Legen Sie Ihre Finger auf die 2 Riegel auf der linken und rechten Seite des Kopfabdeckung (4) und klappen Sie sie nach vorne auf.

Die Kopfabdeckung öffnet sich in 2 Stufen. Öffnen Sie sie mit einer Öffnung von ca. 45 Grad.

• Der Druckkopf und seine Umgebung sind nach dem Drucken heiß. Warten Sie, bis der Drucker abgekühlt ist. • Wenn Sie die Kante des Druckkopfs mit bloßen Händen berühren, besteht Verletzungsgefahr.

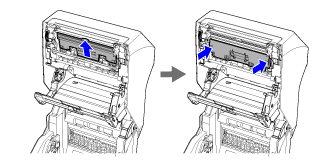

6.	Nehmen Sie den Druckkopf (5) heraus.

• Berühren Sie nicht die Heizeinheit und die Kontakte am Druckkopf.

7.	Legen Sie den neuen Druckkopf ein, kippen Sie ihn nach oben, und schließen Sie die Kopfabdeckung.

• Gehen Sie mit dem Druckkopf vorsichtig um. Achten Sie darauf, dass Sie die empfindliche Druckkopffläche nicht beschmutzen oder zerkratzen.

8.	Legen Sie das Farbband wieder ein, wenn Sie dieses in Schritt 4 herausgenommen haben.

9.	Schließen Sie die obere Abdeckung.

Drücken Sie beide Seiten der oberen Abdeckung, bis sie mit einem hörbaren Klick eingerastet ist.

• Passen Sie auf, dass Sie sich beim Schließen der oberen Abdeckung nicht Ihre Finger einklemmen.

---
