Etikettensensor- und Etikettenstopp-Positionen

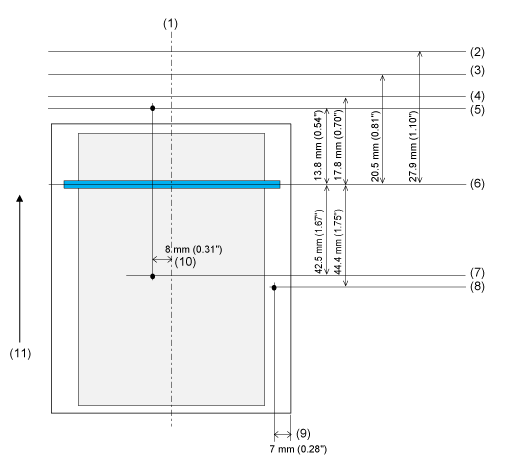

In der nachfolgenden Abbildung sind die Positionen der Etikettensensoren und die Etikettenstopp-Positionen mit den verschiedenen Druckmodi angegeben:

(1) Mittige Position

(2) Abrissposition Cutter

(3) Position Cutter

(4) Abrissposition

(5) Position Etikettenanfangsensor

(6) Druckkopfposition

(7) Position Lückensensor

(8) Position I-Mark-Sensor

(9) Position I-Mark-Sensor (ab Etikettenrand)

(10) Position Lückensensor/Etikettenanfangsensor (ab mittiger Position)

(11) Zufuhrrichtung
