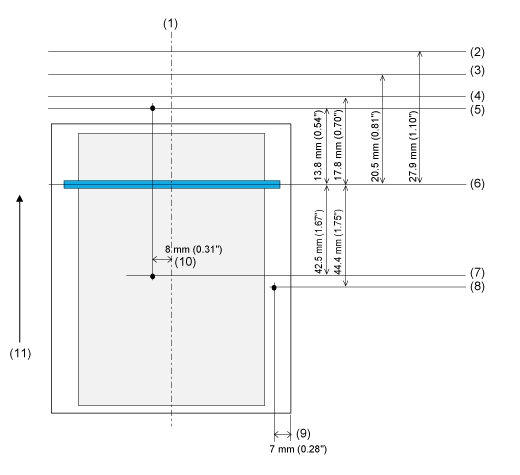

Positions de la cellule de détection du support et positions d'arrêt du support

Les positions des cellules de détection du support et d’arrêt du support dans les différents modes d'impression sont les suivantes :

(1) Position centrale

(2) Position où le support est détaché en mode massicot

(3) Position du massicot

(4) Position à laquelle le support est détaché

(5) Position du capteur d'étiquettes supérieur

(6) Position de la tête d'impression

(7) Position de la cellule de détection d'échenillage

(8) Position de la cellule de détection de marque noire

(9) Position de la cellule de détection de marque noire (à partir du bord de l'étiquette)

(10) Position de la cellule de détection d'échenillage/capteur d'étiquettes supérieur (à partir de la position centrale)

(11) Sens de l'avance
