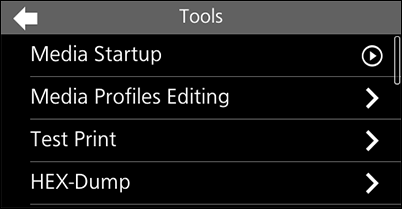

[Tools] Menü

Im Menü [Tools] sind folgende Einstellungen verfügbar:

[Medienstart]

Sie können die Druckeinstellungen für den verwendeten Medientyp im Stapelverfahren festlegen.

Tippen Sie auf [Medienstart] und legen Sie die Einstellungen entsprechend den Anweisungen auf dem Bildschirm fest. Tippen Sie auf dem letzten Bildschirm auf [ÜBERNEHMEN], um die Einstellungen für den Drucker zu übernehmen.

Folgende Elemente können festgelegt werden, wobei die Ergebnisse der Medienkonfiguration unter den jeweiligen Optionen angezeigt werden:

•	[Drucken] > [Medientyp]

•	[Drucken] > [Printing Mode]

•	[Drucken] > [Geschwindigkeit]

•	[Drucken] > [Sensortyp]

•	[Drucken] > [Kontrast]

•	Einstellungsoptionen unter [Drucken] > [Erweitert] > [Kalibrieren]

•	Einstellungsoptionen unter [Drucken] > [Erweitert] > [Vermeidung von Etikettenverschwendung]

• Wenn Sie die Einstellungen nicht übernehmen möchten, drücken Sie während der Konfiguration auf die Taste (Standby/Startseite) oder tippen Sie auf dem letzten Bildschirm auf [Abbrechen].

[Medienprofile bearbeiten]

Druckeinstellungen können für jeden Medientyp als Profil gespeichert werden, sodass Sie problemlos von der Startseite aus aufgerufen werden können.

Die folgenden Optionen sind verfügbar:

[Medienprofile registrieren]

Registrieren Sie die Druckeinstellungen für jeden Medientyp als Medienprofile. Sie können maximal 5 Medienprofile registrieren.

Folgende Optionen können in Medienprofilen registriert werden:

•	[Drucken] > [Medientyp]

•	[Drucken] > [Printing Mode]

•	[Drucken] > [Geschwindigkeit]

•	[Drucken] > [Sensortyp]

•	[Drucken] > [Kontrast]

•	Einstellungsoptionen unter [Drucken] > [Erweitert] > [Kalibrieren]

•	Einstellungsoptionen unter [Drucken] > [Erweitert] > [Vermeidung von Etikettenverschwendung]

Tippen Sie zum Registrieren auf die als [Nicht registriert] angezeigten Elemente. Wenn Sie ein registriertes Medienprofil bearbeiten möchten, tippen Sie auf die Elemente, die den Namen dieses Profils anzeigen. Legen Sie die Einstellungen entsprechend den Anweisungen auf dem Bildschirm fest. Tippen Sie auf dem abschließenden Bestätigungsbildschirm auf [Registrieren], um das Medienprofil zu registrieren.

Auf der Startseite wird ein Symbol für das von Ihnen registrierte Medienprofil erstellt. Tippen Sie auf das Symbol, um die Einstellungen für den Drucker zu übernehmen.

• Wenn Sie die Einstellungen nicht übernehmen möchten, drücken Sie während der Konfiguration auf die Taste (Standby/Startseite) oder tippen Sie auf dem letzten Bildschirm auf [Abbrechen]. • Wenn Werte im Medienprofil zu diesem Zeitpunkt nicht auf die Druckereinstellungen angewendet werden können, werden diese Werte nicht übernommen.

[Medienprofile löschen]

Ein registriertes Medienprofil löschen.

Tippen Sie auf das Medienprofil, das gelöscht werden soll, und anschließend in der Bestätigungsmeldung auf .

Wenn Sie das Medienprofil löschen, wird auch sein auf der Startseite angezeigtes Symbol gelöscht.

[Testdruck]

Testdruck ausführen.

Die folgenden Optionen sind verfügbar:

[Werkseinst.]

Werkseingestellten Testdruck ausführen.

1.	Optionen im Menü [Werkseinst.] ansehen und auswählen.

2.	Tippen Sie auf , um den Testausdruck zu starten. Tippen Sie auf , um den Druck anzuhalten.

Wenn Sie den Testdruck beenden möchten, halten Sie den Druck zuerst an und tippen Sie dann auf .

　

Die folgenden Optionen sind verfügbar:

Etikettenbreite

Zeigt die erforderliche Etikettenbreite für den Testdruck an.

Die erforderliche Etikettenbreite beträgt 101,6 mm für [].

Pitch

Druckposition in vertikaler Richtung versetzen.

Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.

Der Einstellungsbereich ist:

Auflösung	Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)	-30 bis +30 Punkte
305 dpi (1 Punkt = 0,083 mm)	-45 bis +45 Punkte

Wenn Sie den Einstellungswert verringern, verschiebt sich die Druckposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Druckposition entgegen der Zufuhrrichtung.

Offset

Abriss-/Schnitt-/Spenderstopp-Position festlegen.

Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.

Der Einstellungsbereich ist:

Auflösung	Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)	-30 bis +30 Punkte
305 dpi (1 Punkt = 0,083 mm)	-45 bis +45 Punkte

Wenn Sie den Einstellungswert verringern, verschiebt sich die Stoppposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Stoppposition entgegen der Zufuhrrichtung.

Heizleistung

Erweiterte Einstellungen für den Druckkontrast des Testdrucks.

0 ist die hellste und 99 die dunkelste Stufe.

• Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen. • Die Änderungen der Einstellungen in diesem Menü sind verknüpft und werden entsprechend den jeweiligen Testdruckeinstellungen im Menü [Testdruck] geändert. • Die Einstellungen unter [Pitch], [Offset] und [Heizleistung] sind verknüpft und ändern sich mit den Einstellungen im Menü [Drucken] > [Erweitert] > [Anpassungen].

[Liste konfigurieren]

Informationen zu den Druckereinstellungen drucken.

1.	Optionen im Menü [Liste konfigurieren] ansehen und auswählen.

2.	Tippen Sie auf , um den Testausdruck zu starten. Tippen Sie auf , um den Druckvorgang anzuhalten.

Wenn Sie den Testdruck beenden möchten, halten Sie den Druckvorgang an und tippen Sie dann auf .

　

Die folgenden Optionen sind verfügbar:

Kategorie

Kategorie aus der zu druckenden Liste auswählen.

Es sind folgende Optionen verfügbar:

◦

[Alle]

◦	[Information]

◦

[Drucken]

◦	[Schnittstelle]

◦	[Anwendungen]

◦

[System]

Etikettenbreite

Zeigt die erforderliche Etikettenbreite für den Testdruck an.

Die erforderliche Etikettenbreite beträgt 50,8 mm für [Klein].

Etikettenlänge

Länge eines für den Testdruck verwendeten Etiketts festlegen.

Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.

Der Einstellungsbereich ist:

Auflösung	Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)	400 bis 1.600 Punkte
305 dpi (1 Punkt = 0,083 mm)	600 bis 2.400 Punkte

Pitch

Druckposition in vertikaler Richtung versetzen.

Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.

Der Einstellungsbereich ist:

Auflösung	Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)	-30 bis +30 Punkte
305 dpi (1 Punkt = 0,083 mm)	-45 bis +45 Punkte

Wenn Sie den Einstellungswert verringern, verschiebt sich die Druckposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Druckposition entgegen der Zufuhrrichtung.

Offset

Abriss-/Schnitt-/Spenderstopp-Position festlegen.

Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.

Der Einstellungsbereich ist:

Auflösung	Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)	-30 bis +30 Punkte
305 dpi (1 Punkt = 0,083 mm)	-45 bis +45 Punkte

Wenn Sie den Einstellungswert verringern, verschiebt sich die Stoppposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Stoppposition entgegen der Zufuhrrichtung.

Heizleistung

Erweiterte Einstellungen für den Druckkontrast des Testdrucks.

0 ist die hellste und 99 die dunkelste Stufe.

• Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen. • Die Änderungen der Einstellungen in diesem Menü sind verknüpft und werden entsprechend den jeweiligen Testdruckeinstellungen im Menü [Testdruck] geändert. • Die Einstellungen unter [Pitch], [Offset] und [Heizleistung] sind verknüpft und ändern sich mit den Einstellungen im Menü [Drucken] > [Erweitert] > [Anpassungen].

[QR konfigurieren]

Informationen zu den Druckereinstellungen mit einem QR-Code drucken.

1.	Optionen im Menü [QR konfigurieren] ansehen und auswählen.

2.	Tippen Sie auf , um den Testausdruck zu starten. Tippen Sie auf , um den Druckvorgang anzuhalten.

Wenn Sie den Testdruck beenden möchten, halten Sie den Druckvorgang an und tippen Sie dann auf .

　

Die folgenden Optionen sind verfügbar:

Kategorie

Kategorie aus der zu druckenden Liste auswählen.

Es sind folgende Optionen verfügbar:

◦

[Alle]

◦	[Information]

◦

[Drucken]

◦	[Schnittstelle]

◦	[Anwendungen]

◦

[System]

Etikettenbreite

Zeigt die erforderliche Etikettenbreite für den Testdruck an.

Die erforderliche Etikettenbreite beträgt 50,8 mm für [Klein].

Etikettenlänge

Länge eines für den Testdruck verwendeten Etiketts festlegen.

Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.

Der Einstellungsbereich ist:

Auflösung	Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)	400 bis 1.600 Punkte
305 dpi (1 Punkt = 0,083 mm)	600 bis 2.400 Punkte

Pitch

Druckposition in vertikaler Richtung versetzen.

Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.

Der Einstellungsbereich ist:

Auflösung	Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)	-30 bis +30 Punkte
305 dpi (1 Punkt = 0,083 mm)	-45 bis +45 Punkte

Wenn Sie den Einstellungswert verringern, verschiebt sich die Druckposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Druckposition entgegen der Zufuhrrichtung.

Offset

Abriss-/Schnitt-/Spenderstopp-Position festlegen.

Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.

Der Einstellungsbereich ist:

Auflösung	Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)	-30 bis +30 Punkte
305 dpi (1 Punkt = 0,083 mm)	-45 bis +45 Punkte

Wenn Sie den Einstellungswert verringern, verschiebt sich die Stoppposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Stoppposition entgegen der Zufuhrrichtung.

Heizleistung

Erweiterte Einstellungen für den Druckkontrast des Testdrucks.

0 ist die hellste und 99 die dunkelste Stufe.

• Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen. • Die Änderungen der Einstellungen in diesem Menü sind verknüpft und werden entsprechend den jeweiligen Testdruckeinstellungen im Menü [Testdruck] geändert. • Die Einstellungen unter [Pitch], [Offset] und [Heizleistung] sind verknüpft und ändern sich mit den Einstellungen im Menü [Drucken] > [Erweitert] > [Anpassungen].

[Papiersensor]

Druckt das vom Sensor erkannte Ergebnis aus.

1.	Optionen im Menü [Papiersensor] ansehen und auswählen.

2.	Tippen Sie auf , um den Testausdruck zu starten. Tippen Sie auf , um den Druckvorgang anzuhalten.

Wenn Sie den Testdruck beenden möchten, halten Sie den Druckvorgang an und tippen Sie dann auf .

　

Die folgenden Optionen sind verfügbar:

Etikettenbreite

Zeigt die erforderliche Etikettenbreite für den Testdruck an.

Die erforderliche Etikettenbreite beträgt 50,8 mm für [Klein].

Etikettenlänge

Länge eines für den Testdruck verwendeten Etiketts festlegen.

Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.

Der Einstellungsbereich ist:

Auflösung	Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)	400 bis 1.600 Punkte
305 dpi (1 Punkt = 0,083 mm)	600 bis 2.400 Punkte

Pitch

Druckposition in vertikaler Richtung versetzen.

Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.

Der Einstellungsbereich ist:

Auflösung	Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)	-30 bis +30 Punkte
305 dpi (1 Punkt = 0,083 mm)	-45 bis +45 Punkte

Wenn Sie den Einstellungswert verringern, verschiebt sich die Druckposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Druckposition entgegen der Zufuhrrichtung.

Offset

Abriss-/Schnitt-/Spenderstopp-Position festlegen.

Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.

Der Einstellungsbereich ist:

Auflösung	Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)	-30 bis +30 Punkte
305 dpi (1 Punkt = 0,083 mm)	-45 bis +45 Punkte

Wenn Sie den Einstellungswert verringern, verschiebt sich die Stoppposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Stoppposition entgegen der Zufuhrrichtung.

Heizleistung

Erweiterte Einstellungen für den Druckkontrast des Testdrucks.

0 ist die hellste und 99 die dunkelste Stufe.

• Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen. • Die Änderungen der Einstellungen in diesem Menü sind verknüpft und werden entsprechend den jeweiligen Testdruckeinstellungen im Menü [Testdruck] geändert. • Die Einstellungen unter [Pitch], [Offset] und [Heizleistung] sind verknüpft und ändern sich mit den Einstellungen im Menü [Drucken] > [Erweitert] > [Anpassungen].

[Bluetooth-HW-Adresse]

Druckt die BD-Adresse aus.

1.	Optionen im Menü [Bluetooth-HW-Adresse] ansehen und auswählen.

2.	Tippen Sie auf , um den Testausdruck zu starten. Tippen Sie auf , um den Druckvorgang anzuhalten.

Wenn Sie den Testdruck beenden möchten, halten Sie den Druckvorgang an und tippen Sie dann auf .

　

Die folgenden Optionen sind verfügbar:

Etikettenbreite

Zeigt die erforderliche Etikettenbreite für den Testdruck an.

Die erforderliche Etikettenbreite beträgt 101,6 mm für [Groß].

Pitch

Druckposition in vertikaler Richtung versetzen.

Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.

Der Einstellungsbereich ist:

Auflösung	Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)	-30 bis +30 Punkte
305 dpi (1 Punkt = 0,083 mm)	-45 bis +45 Punkte

Wenn Sie den Einstellungswert verringern, verschiebt sich die Druckposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Druckposition entgegen der Zufuhrrichtung.

Offset

Abriss-/Schnitt-/Spenderstopp-Position festlegen.

Der Einstellungsbereich variiert je nach der Druckauflösung des Druckers.

Der Einstellungsbereich ist:

Auflösung	Einstellungsbereich
203 dpi (1 Punkt = 0,125 mm)	-30 bis +30 Punkte
305 dpi (1 Punkt = 0,083 mm)	-45 bis +45 Punkte

Wenn Sie den Einstellungswert verringern, verschiebt sich die Stoppposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Stoppposition entgegen der Zufuhrrichtung.

Heizleistung

Erweiterte Einstellungen für den Druckkontrast des Testdrucks.

0 ist die hellste und 99 die dunkelste Stufe.

• Im Menü [System] > [Ländereinst.] > [Einheit] können Sie als Maßeinheit Punkte, Zoll (") oder Millimeter (mm) auswählen. • Die Änderungen der Einstellungen in diesem Menü sind verknüpft und werden entsprechend den jeweiligen Testdruckeinstellungen im Menü [Testdruck] geändert. • Die Einstellungen unter [Pitch], [Offset] und [Heizleistung] sind verknüpft und ändern sich mit den Einstellungen im Menü [Drucken] > [Erweitert] > [Anpassungen].

[HEX-Dump]

HEX-Dump-Druckdaten oder die Dump-Daten des Empfangspuffers auf dem USB-Speicher speichern.

Die folgenden Optionen sind verfügbar:

[Hex Dump-Modus]

Hex Dump-Modus aktivieren oder deaktivieren.

Wenn Sie [Hex Dump-Modus] aktivieren, druckt der Drucker die empfangenen Daten und erstellt gleichzeitig eine Datei der empfangenen Daten im Verzeichnis „hexdump/“.

Wenn Sie die Einstellung wieder deaktivieren, können Sie die Datei auf dem Bildschirm überprüfen.

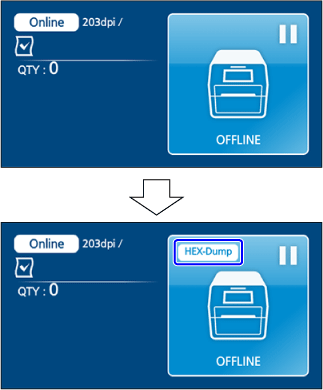

• Wenn [Hex Dump-Modus] aktiviert ist, wird auf den Online- und Offline-Bildschirmen [HEX-Dump] angezeigt. • Sie können maximal 10 Dateien mit empfangenen Daten für jeden Schnittstellentyp speichern. Je nach Dateigröße und Dateianzahl können Sie ggf. auch nur weniger als 10 Dateien speichern. • Die Details der im Verzeichnis „hexdump/“ des Druckers erstellten Dateien sind: BT00xx.bin Über Bluetooth empfangene Daten. LAN00xx.bin Über LAN empfangene Daten. NFC00xx.bin Über NFC empfangene Daten. PIPE00xx.bin Über Pipe empfangene Daten. SCI00xx.bin Über RS-232C empfangene Daten. USB00xx.bin Über USB empfangene Daten. WIFI00xx.bin Über WLAN empfangene Daten. • Selbst wenn Sie [Hex Dump-Modus] aktivieren, wird diese Option beim Neustart des Druckers deaktiviert.

[Puffer-Abbild]

Empfangspufferdaten auf dem Drucker speichern.

Sie können diese Option verwenden, wenn Sie das Menü [Hex Dump-Modus] deaktiviert haben.

Tippen Sie auf dem Startbildschirm auf [START], um die Daten auf dem Drucker zu speichern.

Empfangspufferdaten unter „buff/“ auf dem Drucker speichern.

• Die Datendateien des Empfangspuffers werden für jeden Schnittstellentyp erstellt. • Die Details der im Verzeichnis „buff/“ des Druckers erstellten Dateien sind: BT0001.bin Inhalt des Empfangspuffers für Bluetooth. LAN0001.bin Inhalt des Empfangspuffers für LAN. NFC0001.bin Inhalt des Empfangspuffers für NFC. PIPE0001.bin Inhalt des Empfangspuffers für Pipe. SCI0001.bin Inhalt des Empfangspuffers für RS-232C. USB0001.bin Inhalt des Empfangspuffers für USB. WIFI0001.bin Inhalt des Empfangspuffers für WLAN. • Wenn Sie erneut ein [Puffer-Abbild] erstellen, wird die vorhandene Datei überschrieben.

[Protokolldateien]

Die folgenden Optionen sind verfügbar:

[Kopieren]

Protokolldateien des Druckers auf den USB-Specher kopieren.

Diese Option ist nur verfügbar, wenn Sie den USB-Speicher am USB-Anschluss (Typ A) an der Rückseite des Druckers angeschlossen haben.

• Prüfen Sie den USB-Speicher auf Viren, bevor Sie ihn an den Drucker anschließen. Die SATO Corporation haftet nicht für Fehlfunktionen des Druckers, die durch einen Virus von einem USB-Speicher verursacht wurden.

So kopieren Sie die Protokolldateien:

1.	Tippen Sie in der Liste auf den zu kopierenden Dateityp.

◦

buff/

Die nach dem [Puffer-Abbild] gespeicherten Pufferdaten.

◦

hexdump/

Die über den [Hex Dump-Modus] erstellten Empfangsdaten.

2.	Tippen Sie auf die Datei, die kopiert werden soll. Der ausgewählte Dateiname wird hervorgehoben.

3.	Tippen Sie auf , um die ausgewählte Datei auf den USB-Speicher zu kopieren.

• Wenn [Hex Dump-Modus] aktiviert ist, kann es einen Moment dauern, bis die Dateien angezeigt werden.

[Entfernen]

Protokolldateien des Druckers löschen.

So löschen Sie die Protokolldateien:

1.	Tippen Sie in der Liste auf den zu löschenden Dateityp.

◦

buff/

Die nach dem [Puffer-Abbild] gespeicherten Pufferdaten.

◦

hexdump/

Die über den [Hex Dump-Modus] erstellten Empfangsdaten.

2.	Tippen Sie auf die Datei, die gelöscht werden soll. Der ausgewählte Dateiname wird hervorgehoben.

3.	Tippen Sie auf , um die ausgewählte Datei zu löschen.

• Wenn [Hex Dump-Modus] aktiviert ist, kann es einen Moment dauern, bis die Dateien angezeigt werden.

[Drucken]

Hex-Dump der Protokolldateien des Druckers drucken.

So drucken Sie die Protokolldateien:

1.	Tippen Sie in der Liste auf den zu druckenden Dateityp.

◦

buff/

Die nach dem [Puffer-Abbild] gespeicherten Pufferdaten.

◦

hexdump/

Die über den [Hex Dump-Modus] erstellten Empfangsdaten.

2.	Tippen Sie auf die Datei, die gedruckt werden soll. Der Offline-Bildschirm wird angezeigt.

3.	Tippen Sie auf [BEREIT], um den Druck zu starten.

• Das Drucken des Inhalts der Datei kann eine große Menge an Druckmaterial erfordern.

• Wenn [Hex Dump-Modus] aktiviert ist, kann es einen Moment dauern, bis die Dateien angezeigt werden.

[Zurücksetzen]

Hier können Sie die Einstellungen oder Daten des Druckers initialisieren.

Die folgenden Optionen sind verfügbar:

[Data]

Die auf dem Drucker gespeicherten Daten initialisieren.

Die Daten, die initialisiert werden, sind die im Drucker registrierten Schriftarten und Grafiken.

Wenn Sie [Data] auswählen, wird ein Bildschirm zur Bestätigung der Initialisierung eingeblendet.

Tippen Sie auf , um die Initialisierung auszuführen. Nach Abschluss der Initialisierung wird der Drucker neu gestartet.

• In der Regel ist keine Initialisierung erforderlich. Durch eine Initialisierung werden ggf. die Druckbedingungen geändert.

[Data & Settings]

Daten und Einstellungswerte des Druckers initialisieren.

Die Daten, die initialisiert werden, sind die im Drucker registrierten Schriftarten und Grafiken.

Wählen Sie die Optionen aus, die Sie initialisieren möchten.

Es sind folgende Optionen verfügbar:

Rücksetzen durch Benutzer

Daten und Einstellungswerte initialisieren.

User Reset (-Interface)

Daten und Einstellungswerte außer den Schnittstelleneinstellungen initialisieren.

Werkseinstellungen

Auf Werkseinstellungen zurücksetzen.

Werkseinstellungen (-Interface)

Optionen außer den Schnittstelleneinstellungen auf Werkseinstellungen zurücksetzen.

Schnittstelle

Daten und Einstellungswerte für die Schnittstelleneinstellungen initialisieren.

Drucken

Daten und Einstellungswerte im Menü [Drucken] initialisieren.

Wenn Sie die zu initialisierenden Elemente auswählen, wird ein Bildschirm zur Bestätigung der Initialisierung eingeblendet.

Tippen Sie auf , um die Initialisierung auszuführen.

Nach Abschluss der Initialisierung wird der Drucker neu gestartet.

[Prüfen]

Wählen Sie die Optionen aus, die Sie initialisieren möchten.

Es sind folgende Optionen verfügbar:

Rücksetzen durch Benutzer

Einstellungswerte initialisieren.

User Reset (-Interface)

Einstellungswerte außer den Schnittstelleneinstellungen initialisieren.

Werkseinstellungen

Auf Werkseinstellungen zurücksetzen.

Werkseinstellungen (-Interface)

Optionen außer den Schnittstelleneinstellungen auf Werkseinstellungen zurücksetzen.

Schnittstelle

Einstellungswerte für die Schnittstelleneinstellungen initialisieren.

Drucken

Einstellungswerte im Menü [Drucken] initialisieren.

Wenn Sie die zu initialisierenden Elemente auswählen, wird ein Bildschirm zur Bestätigung der Initialisierung eingeblendet.

Tippen Sie auf , um die Initialisierung auszuführen.

Starten Sie den Drucker nach der Initialisierung neu.

[Profile]

Das benutzerdefinierte Profil der Druckereinstellungen verwalten.

Der aktuelle Profilname wird in den Menüs [Laden] und [Speichern] angezeigt.

Die folgenden Optionen sind verfügbar:

[LÖSCHEN]

Ein registriertes Profil löschen.

Nicht verfügbar, wenn kein Profil registriert ist.

Gehen Sie so vor:

1.	Tippen Sie auf das Profil, das gelöscht werden soll.

2.	Tippen Sie in der Meldung auf .

Der Profilname wird aus der Liste gelöscht.

[Laden]

Ein registriertes Profil importieren.

Nicht verfügbar, wenn kein Profil registriert ist.

Gehen Sie so vor:

1.	Tippen Sie auf das Profil, das geladen werden soll.

2.	Tippen Sie in der Meldung auf .

[Speichern]

Die aktuellen Druckereinstellungen eines registrierten Profils überschreiben und speichern.

Nicht verfügbar, wenn kein Profil registriert ist.

Auf dem Bildschirm wird eine Liste der auf dem Drucker registrierten Profile angezeigt.

Gehen Sie so vor:

1.	Tippen Sie auf das Profil, das überschrieben werden soll.

2.	Tippen Sie in der Meldung auf .

[Speichern unter]

Aktuelle Druckereinstellungen als neues Profil registrieren.

Geben Sie einen Namen für das Profil ein, das registriert werden soll.

Sie können maximal 32 Zeichen eingeben. Sie können Buchstaben (Klein- und Großschreibung), Zahlen und Symbole eingeben.

Tippen Sie zur Bestätigung auf der Bildschirmtastatur auf .

Das neue Profil wird in den Listen [ (Speichern)], [ (Laden)] und [ (Starten mit)] angezeigt.

[Starten mit]

Profil auswählen, das beim Starten des Druckers geladen werden soll.

Nicht verfügbar, wenn kein Profil registriert ist.

Gehen Sie so vor:

1.	Tippen Sie auf das Profil, das beim Starten des Druckers geladen werden soll.

2.	Tippen Sie in der Meldung auf .

[Wartung]

Hier befinden sich die Einstellungen für Wartungsmaßnahmen.

Diese sind ausschließlich vom autorisierten SATO-Kundendienst zu verwenden.

[Werkseinst.]

Dies sind die Optionen für die Werkseinstellungen.

Diese sind ausschließlich vom autorisierten SATO-Kundendienst zu verwenden.

[Wi-Fi-Standortanalyse]

Signalstärke für die einzelnen Zugriffspunkte abfragen sowie Druck- und Umfrageergebnisse anzeigen.

Diese Informationen werden nur angezeigt, wenn das optionale WLAN-/Bluetooth-Modul installiert ist.

Es sind folgende Optionen verfügbar:

SiteSurveyDisp.

Zeigt die Wellenlänge für jeden Zugriffspunkt an.

SiteSurveyPrint

Druckt die Wellenlänge für jeden Zugriffspunkt aus.

[Zertifikate installieren]

Zertifikate zur Verwendung für die WLAN-Authentifizierung und für HTTPS installieren.

Diese Option ist nur verfügbar, wenn Sie den USB-Speicher am USB-Anschluss (Typ A) an der Rückseite des Druckers angeschlossen haben.

• Prüfen Sie den USB-Speicher auf Viren, bevor Sie ihn an den Drucker anschließen. Die SATO Corporation haftet nicht für Fehlfunktionen des Druckers, die durch einen Virus von einem USB-Speicher verursacht wurden.

Die folgenden Optionen sind verfügbar:

HTTPS

HTTPS-Zertifikate vom USB-Speicher installieren.

Wi-Fi-Stammzertifikat

WLAN-Stammzertifikate vom USB-Speicher installieren.

Wi-Fi-Client

WLAN-Clientzertifikate vom USB-Speicher installieren.

Privater Wi-Fi-Schlüssel

Privaten WLAN-Schlüssel vom USB-Speicher installieren.

EAP-FAST PAC-Datei

EAP-FAST PAC-Datei vom USB-Speicher installieren.

So installieren Sie die Zertifikate und PAC-Dateien:

1.	Speichern Sie die Zertifikatsdateien im Stammordner des USB-Speichers.

Die erlaubten Dateierweiterungen sind:

◦	.pem, .crt, .cer und .der für Stammzertifikate und Clientzertifikate im Format PEM oder DER

◦	.pfx und .p12 für Clientzertifikate im Format PKCS #12

◦	.prv und .key für private Schlüssel im Format PEM/PKCS#8

◦	.pac für PAC-Dateien

2.	Stecken Sie den USB-Speicher in den USB-Anschluss (Typ A) an der Rückseite des Druckers ein.

3.	Rufen Sie das Menü [Einstellungen] > [Tools] > [Zertifikate installieren] auf.

4.	Tippen Sie auf das Zertifikat, das Sie installieren möchten. Beziehen sich oben auf die Beschreibung der jeweiligen Optionen.

5.	Tippen Sie in der Liste auf die Zertifikatsdatei.

[Zertifikate löschen]

Zertifikate zur Verwendung für die WLAN-Authentifizierung und für HTTPS löschen.

HTTPS

Löscht die installierten HTTPS-Zertifikate.

Wi-Fi-Stammzertifikat

Löscht die installierten WLAN-Stammzertifikat.

Wi-Fi-Client

Löscht die installierten WLAN-Clientzertifikate.

Privater Wi-Fi-Schlüssel

Löscht den installierten privaten WLAN-Schlüssel.

EAP-FAST PAC-Datei

Löscht die installierte EAP-FAST PAC-Datei.

So löschen Sie die Zertifikate und PAC-Dateien:

1.	Rufen Sie das Menü [Einstellungen] > [Tools] > [Zertifikate löschen] auf.

2.	Tippen Sie auf das Zertifikat, das Sie löschen möchten. Beziehen sich oben auf die Beschreibung der jeweiligen Optionen.

3.	Tippen Sie in der Meldung auf .

[Clone]

Aktuelle Druckereinstellungen und installierte Daten auf einen USB-Speicher kopieren.

Diese Option ist nur verfügbar, wenn Sie den USB-Speicher am USB-Anschluss (Typ A) an der Rückseite des Druckers angeschlossen haben.

• Prüfen Sie den USB-Speicher auf Viren, bevor Sie ihn an den Drucker anschließen. Die SATO Corporation haftet nicht für Fehlfunktionen des Druckers, die durch einen Virus von einem USB-Speicher verursacht wurden.

Diese Funktion wird verwendet, wenn Sie Einstellungen von einem bestehenden Drucker auf einem neuen installieren oder mehrere Drucker mit den gleichen Einstellungen einrichten möchten.

Es sind folgende Optionen verfügbar:

Normal

Druckereinstellungen und Daten außer Netzwerkinformationen auf den USB-Speicher kopieren. Wählen Sie diese Option, wenn Sie mehrere Drucker, die über ein Netzwerk verbunden sind, mit denselben Einstellungen einrichten möchten.

Incl. LAN/Wi-Fi

Druckereinstellungen und Daten einschließlich Netzwerkinformationen (ohne IP-Adresse) auf den USB-Speicher kopieren. Wählen Sie diese Option, wenn Sie mehrere Drucker, die über dasselbe Netzwerk verbunden werden sollen, mit denselben Einstellungen einrichten möchten.

Incl. LAN/Wi-Fi/IP

Druckereinstellungen und Daten einschließlich Netzwerkinformationen (ausschließlich IP-Adresse) auf den USB-Speicher kopieren. Wählen Sie diese Option, wenn Sie die Einstellungen des Druckers, der ersetzt werden soll, auf einem neuen installieren möchten.

• Die Einstellungen werden in einer .pkg-Datei gespeichert. Sie können diese nicht in einem Texteditor öffnen, um die Daten einzusehen oder sie zu bearbeiten. • Um die Einstellungen für einen Drucker zu übernehmen, speichern Sie die .pkg-Datei im Stammordner eines USB-Speichers und stecken Sie diesen in den Drucker ein.

[AutoClone-Einstellung]

Die automatische Klonfunktion speichert automatisch die Druckereinstellungen und installierten Daten auf dem USB-Speicher, sowie die Einstellungen geändert werden. Stecken Sie diesen USB-Speicher in den gewünschten Drucker, um die gespeicherten Einstellungen und Daten wiederherzustellen.

Verwenden Sie den USB-Anschluss (Typ A) im Drucker, um diese Funktion auszuführen (zum Speichern der Einstellungen und Daten). Verwenden Sie den USB-Anschluss (Typ A) an der Rückseite des Druckers, um die gespeicherten Einstellungen und Daten wiederherzustellen.

• Wir empfehlen einen USB-Speicher mit einer Kapazität von mindestens 4 GB. • Die mit dieser Funktion erstellte .pkg-Datei kann nicht auf einen anderen USB-Speicher kopiert und verwendet werden.

Die folgenden Optionen sind verfügbar:

[Aktivieren]

Automatische Klonfunktion aktivieren oder deaktivieren.

Diese Funktion kann nur aktiviert werden, wenn ein USB-Speicher, der über das Menü [Format USB drive] formatiert wurde, am USB-Anschluss (Typ A) im Drucker angeschlossen ist.

[Format USB drive]

Formatieren Sie den USB-Speicher, der am USB-Anschluss (Typ A) im Drucker installiert ist, sodass Sie die automatische Klonfunktion nutzen können.

Nicht verfügbar, wenn [AutoClone-Einstellung] > [Aktivieren] aktiviert ist.

• Prüfen Sie den USB-Speicher auf Viren, bevor Sie ihn an den Drucker anschließen. Die SATO Corporation haftet nicht für Fehlfunktionen des Druckers, die durch einen Virus von einem USB-Speicher verursacht wurden. • Beim Formatieren eines USB-Speichers werden alle darauf befindlichen Daten gelöscht. Speichern Sie zuvor alle erforderlichen Daten an einem anderen Speicherort.

[Start-Assistent]

Start-Assistent aktivieren oder deaktivieren.

Wenn Sie diese Funktion aktivieren, wird der Start-Assistent angezeigt, wenn Sie den Drucker einschalten.

---

Ähnliche Themen

Optionen im Einstellungsmodus

Liste der Werkseinstellungen

Speicher im Drucker

Werteingabe auf dem Einstellungsbildschirm

Ausschalten des Druckers

[Einheit]
