Etikettensensor- und Etikettenstopp-Positionen

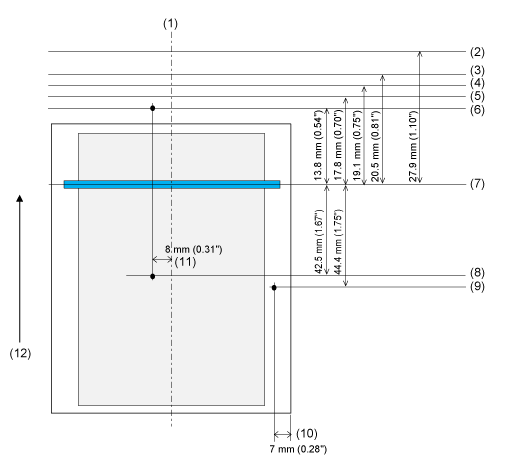

In der nachfolgenden Abbildung sind die Positionen der Etikettensensoren und die Etikettenstopp-Positionen mit den verschiedenen Druckmodi angegeben:

(1) Mittige Position

(2) Abrissposition Cutter

(3) Position Cutter

(4) Stoppposition Spender

(5) Abrissposition

(6) Position Etikettenanfangsensor

(7) Position Druckkopf

(8) Position Lückensensor

(9) Position I-Mark-Sensor

(10) Position I-Mark-Sensor (ab Etikettenrand)

(11) Position Lückensensor/Etikettenanfangsensor (ab mittiger Position)

(12) Zufuhrrichtung
