Identificación de piezas

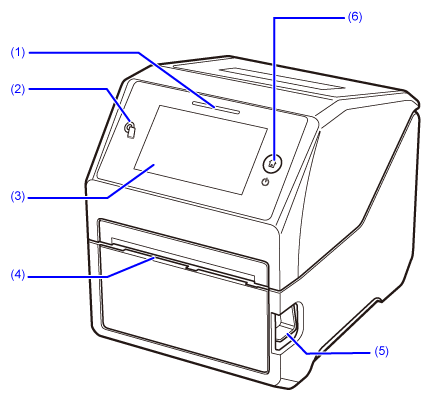

Vista frontal

(1) Indicador LED

(2) Antena NFC

(3) LCD/pantalla táctil

(4) Salida de descarga de etiquetas

(5) Pestillo para abrir la cubierta

(6) Botón (encendido/inicio)

Para encender el producto, pulse el botón (encendido/inicio) hasta que el LED se enciende en azul.

Con el producto encendido, pulse el botón (encendido/inicio) para ir a la pantalla de inicio. (La pantalla de inicio no aparece cuando hay trabajos de impresión pendientes).

Para apagar el producto, pulse el botón (encendido/inicio) durante más de 2 segundos y siga las instrucciones en pantalla.

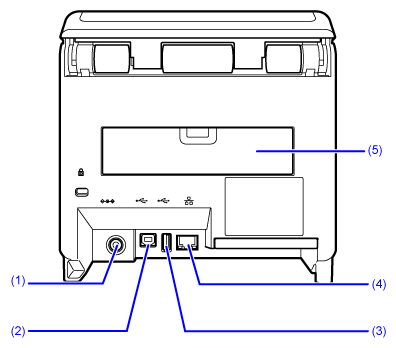

Vista posterior

(1) Conector de entrada de CC

Antes de conectar el aparato, verifique que la tensión de CA de su zona esté entre 100 y 240 V, de 50 a 60 Hz.

(2) Conector USB (tipo B)

Para conectar el producto al ordenador con la interfaz USB.

(3) Conector USB (tipo A)

Puede utilizar la memoria USB para obtener los datos de registro del producto y la información de configuración, así como instalar certificados.

También se pueden conectar otros dispositivos, como lectores de códigos de barras o teclados.

• Analice la memoria USB con el antivirus antes de conectarla al producto. SATO Corporation no se responsabilizará de los problemas de funcionamiento del producto causados por un virus procedente de una memoria USB.

(4) Conector LAN

Permite conectar el producto a una red con la interfaz LAN.

(5) Compuerta de carga de etiquetas (para etiquetas plegadas en zigzag)

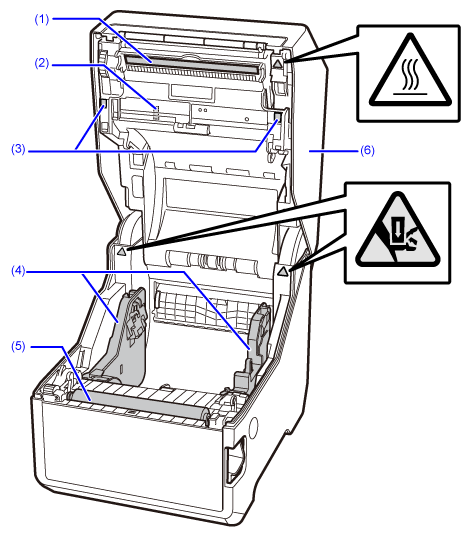

Vista interior

(1) Cabezal de impresión (fungibles)

Crea una imagen sobre las etiquetas. Limpie el cabezal de impresión periódicamente.

(2) Conector USB (tipo A)

Puede realizar copias de seguridad automáticas de la información de configuración en la memoria USB con la función Clonación automática.

El conector se encuentra en la parte inferior de la cubierta superior. Tire de las piezas (3) que tienen grabado el símbolo dentro de la cubierta superior, quite la cubierta sujetada con tornillos e inserte la memoria USB.

• Analice la memoria USB con el antivirus antes de conectarla al producto. SATO Corporation no se responsabilizará de los problemas de funcionamiento del producto causados por un virus procedente de una memoria USB.

• A continuación se indica el tamaño de la memoria USB que se puede conectar al producto: ◦ Longitud: menos de 68 mm (2,68 pulg.) (sin contar la parte metálica del conector) ◦ Anchura: menos de 27,6 mm (1,09 pulg.) ◦ Grosor: menos de 8,6 mm (0,34 pulg.)

(3) Símbolos grabados

Indicados por las marcas (tapa de la cinta abierta) en el modelo combinado de impresión térmica directa / transferencia térmica.

(4) Guía de las etiquetas

(5) Rodillo de tracción (fungibles)

(6) Cubierta superior

---
