Carga de etiquetas plegadas en zigzag

Vea el vídeo aquí (no tiene audio).

• Después de imprimir, el cabezal de impresión y el área que lo rodea están calientes. No reponga las etiquetas justo después de finalizar la impresión. • Si toca el borde del cabezal de impresión con las manos puede lesionarse.

• Las etiquetas plegadas en zigzag no se pueden utilizar en el modo de dispensador debido a la presencia de las líneas perforadas.

　

En el vídeo siguiente podrá ver el procedimiento.

1.	Pulse el pestillo (1) para abrir la cubierta superior (2).

2.	Abra la compuerta de carga de etiquetas (3) situada en la parte posterior del producto.

3.	Introduzca las etiquetas plegadas en zigzag por la compuerta de carga.

(A) Altura de las etiquetas (desde la mesa): hasta 100 mm (3,94 pulg.)

(B) Distancia entre la parte posterior del producto y las etiquetas: el tamaño de una etiqueta o más

• Cuando cargue las etiquetas, asegúrese de que la cara de impresión esté hacia arriba. • En función de dónde se coloquen las etiquetas la altura puede verse limitada. • Si las etiquetas se colocan debajo de la mesa, y no en la parte posterior de la mesa en la que se encuentra el producto, sitúelas de modo que no obstruyan la impresión.

4.	Tire de las etiquetas plegadas en zigzag introducidas en la parte posterior del producto.

5.	Tirando de la palanca (4) deslice la guía de etiquetas situada a la derecha (5) para ajustar la anchura a la de las etiquetas.

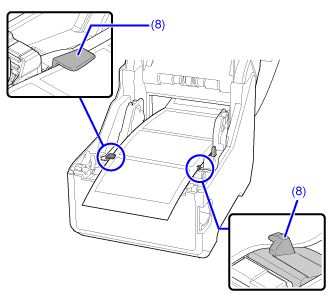

6.	Pase las etiquetas por debajo de las pestañas izquierda y derecha (8) y tire de ellas.

7.	Cierre la cubierta superior.

Presione firmemente ambos lados de la cubierta superior hasta que oiga un clic.

• Cuando cierre la cubierta posterior, tenga cuidado de no pillarse los dedos.

• Cuando está activada la función de ahorro de etiquetas, se produce un error si el extremo anterior de las etiquetas sobresale demasiado de la salida de descarga de etiquetas. Alinee el extremo anterior de las etiquetas con la salida de descarga de etiquetas.

8.	Alinee las etiquetas con la posición de inicio de la impresión y cambie al modo Online.

Si aparece el icono en la pantalla, significa que la función de ahorro de etiquetas está habilitada. Pulse [EN LÍNEA] para que las etiquetas se ajusten automáticamente al pasar a modo Online.

Si no aparece el icono en la pantalla, significa que la función de ahorro de etiquetas no está habilitada. Pulse [ALIMENTAR] para hacer avanzar las etiquetas y luego pulse [EN LÍNEA].

---
