Sustitución del cabezal de impresión

Vea el vídeo aquí (no tiene audio).

Cuando el cabezal de impresión está dañado o gastado, se puede extraer y sustituir con facilidad.

• No enchufe ni desenchufe el cable de alimentación con las manos mojadas. Si lo hace, puede recibir una descarga eléctrica. • Antes de retirar el cabezal de impresión, desconecte el cable de alimentación de la toma de CA. • Para evitar dañar el cabezal de impresión, póngase unos guantes antes de sustituirlo.

　

En el vídeo siguiente podrá ver el procedimiento.

1.	Compruebe que el producto esté apagado y desconecte el cable de alimentación de la toma de CA.

2.	Pulse el pestillo (1) para abrir la cubierta superior (2).

3.	Tire de las piezas (3) que tienen grabado el símbolo .

Las piezas (3) se indican mediante las marcas (tapa de la cinta abierta) en el modelo combinado de impresión térmica directa / transferencia térmica.

4.	En el modelo combinado de impresión térmica directa / transferencia térmica, quite la cinta si está cargada.

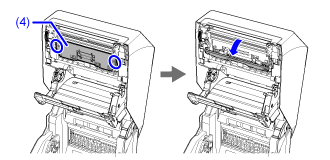

5.	Ponga los dedos en las dos pestañas (izquierda y derecha) de la tapa del cabezal (4) y ábrala hacia delante.

La tapa del cabezal se abre en dos fases. Ábrala con una abertura de 45 grados.

• Después de imprimir, el cabezal de impresión y el área que lo rodea están calientes. Espere a que el producto se enfríe. • Si toca el borde del cabezal de impresión con las manos puede lesionarse.

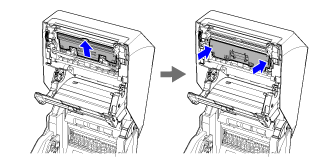

6.	Extraiga el cabezal de impresión (5).

• No toque la unidad de calentamiento ni los terminales del cabezal de impresión.

7.	Inserte el nuevo cabezal de impresión y cierre la tapa.

• Al manipular el cabezal de impresión, tenga cuidado de no contaminar ni rayar la superficie del cabezal porque es muy sensible.

8.	Vuelva a colocar la cinta si la había retirado en el paso 4.

9.	Cierre la cubierta superior.

Presione firmemente ambos lados de la cubierta superior hasta que oiga un clic.

• Cuando cierre la cubierta posterior, tenga cuidado de no pillarse los dedos.

---
