[Wi-Fi] Menú

Esta información solo aparece cuando está instalado el kit de LAN inalámbrica/Bluetooth opcional.

• Una vez realizados los ajustes, pulse . Cuando aparezca un mensaje preguntándole si desea guardar la configuración, pulse . • Pulse para descartar los cambios. Pulse en el mensaje para confirmar si desea descartar los cambios.

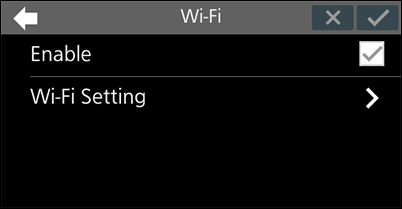

El menú [Wi-Fi] contiene las siguientes opciones:

[Habilitar]

Activa o desactiva la conexión Wi-Fi.

[Ajuste de Wi-Fi]

Configura la LAN inalámbrica.

Aparece solo cuando está habilitado el menú [Habilitar].

Estas son las opciones posibles:

[IPv4 (Wi-Fi)]

Configura la IPv4 para el Wi-Fi.

• Después de configurar los ajustes, pulse el botón (encendido/inicio). Cuando aparezca un mensaje preguntándole si desea guardar la configuración, pulse . Si se han producido errores con la información especificada, aparecerá un mensaje preguntándole si desea descartar los cambios. Pulse para descartar los cambios. Pulse para volver a realizar los ajustes.

Estas son las opciones posibles:

[Modo]

Permite seleccionar el método de asignación de direcciones IP.

Solo aparece cuando [Wi-Fi Direct] está desactivado.

Estas son las opciones posibles:

DHCP

Recupera automáticamente la dirección IP, dirección de máscara de subred, dirección de la puerta de enlace predeterminada y dirección del servidor de DNS desde el servidor DHCP.

Estático

Se debe configurar manualmente la dirección IP, dirección de máscara de subred, dirección de la puerta de enlace predeterminada y dirección del servidor de DNS.

[DHCP]

Actualiza el periodo de concesión y vuelve a obtener la dirección IP del servidor DHCP.

Solo se muestra si [Wi-Fi Direct] está desactivado y ha seleccionado [DHCP] en el menú [Modo].

[Dirección IP]

Permite configurar y ver la dirección IP.

No se puede cambiar si [Wi-Fi Direct] está activado.

Si ha seleccionado [DHCP] en el menú [Modo], la pantalla muestra la dirección IP obtenida del servidor DHCP.

Si ha seleccionado [Estático] en el menú [Modo], configure la dirección IP.

A continuación se indica el rango de ajustes posibles:

000.000.000.000 a 255.255.255.255

[Máscara red]

Permite configurar y ver la dirección de máscara de subred.

No se puede cambiar si [Wi-Fi Direct] está activado.

Si ha seleccionado [DHCP] en el menú [Modo], la pantalla muestra la dirección de máscara de subred obtenida del servidor DHCP.

Si ha seleccionado [Estático] en el menú [Modo], configure la dirección de máscara de subred.

Puede establecer cada grupo de la dirección eligiendo entre 0, 128, 192, 224, 240, 248, 252, 254 y 255.

A continuación se indica el rango de ajustes posibles:

128.000.000.000 a 255.255.255.254

[Puerta enlace]

Permite configurar y ver la dirección de la puerta de enlace predeterminada.

No se puede cambiar si [Wi-Fi Direct] está activado.

Si ha seleccionado [DHCP] en el menú [Modo], la pantalla muestra la dirección de puerta de enlace obtenida del servidor DHCP.

Si ha seleccionado [Estático] en el menú [Modo], configure la dirección de la puerta de enlace predeterminada.

A continuación se indica el rango de ajustes posibles:

000.000.000.000 a 255.255.255.255

• La puerta de enlace definida aquí se comparte con los ajustes en [Interfaz] > [Red] > [Comprobación] > [LAN] > [IPv4 (LAN)].

[DNS]

Solo aparece cuando [Wi-Fi Direct] está desactivado.

Permite configurar las direcciones del servidor de DNS.

Si ha seleccionado [DHCP] en el menú [Modo], la pantalla muestra la dirección del servidor de DNS recibida desde el servidor DHCP.

Si ha seleccionado [Estático] en el menú [Modo], configure la dirección del servidor de DNS.

A continuación se indica el rango de ajustes posibles:

000.000.000.000 a 255.255.255.255

• Puede registrar hasta tres direcciones IP para el servidor de DNS. Para delimitar las distintas direcciones IP utilice comas. • La dirección del servidor de DNS definida aquí se comparte con los ajustes en [Interfaz] > [Red] > [Comprobación] > [LAN] > [IPv4 (LAN)].

[IPv6 (Wi-Fi)]

Configura la IPv6 para el Wi-Fi.

Solo aparece cuando [Wi-Fi Direct] está desactivado.

• Después de configurar los ajustes, pulse el botón (encendido/inicio). Cuando aparezca un mensaje preguntándole si desea guardar la configuración, pulse . Si se han producido errores con la información especificada, aparecerá un mensaje preguntándole si desea descartar los cambios. Pulse para descartar los cambios. Pulse para volver a realizar los ajustes.

Estas son las opciones posibles:

[Modo]

Permite seleccionar el método de asignación de direcciones IP o desactivar IPv6.

Estas son las opciones posibles:

Disable

Desactiva IPv6.

Auto

Genera automáticamente la dirección IP, la longitud de prefijo, la dirección de la puerta de enlace y la dirección del servidor de DNS (modo sin estado).

DHCP

Recupera automáticamente la dirección IP, la longitud de prefijo, la dirección de la puerta de enlace predeterminada y la dirección del servidor de DNS desde el servidor DHCP (modo con estado).

Estático

Se debe configurar manualmente la dirección IP, la longitud de prefijo, la dirección de la puerta de enlace predeterminada y la dirección del servidor de DNS.

[DHCP]

Actualiza el periodo de concesión y vuelve a obtener la dirección IP del servidor DHCP.

Solo se muestra si se ha seleccionado [DHCP] en el menú [Modo].

[Dirección IP]

Permite configurar y ver la dirección IP.

Si ha seleccionado [Auto] o [DHCP] en el menú [Modo], la pantalla muestra la dirección IP recibida.

Si ha seleccionado [Estático] en el menú [Modo], configure la dirección IP.

A continuación se indica el rango de ajustes posibles:

De 0:0:0:0:0:0:0:1 a ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

[Longitud de prefijo]

Si ha seleccionado [Estático] en el menú [Modo], configure el prefijo.

El rango de valores va de 1 a 128.

[Puerta enlace]

Permite configurar y ver la dirección de la puerta de enlace predeterminada.

Si ha seleccionado [Auto] o [DHCP] en el menú [Modo], la pantalla muestra la dirección de la puerta de enlace obtenida.

Si ha seleccionado [Estático] en el menú [Modo], configure la dirección de la puerta de enlace predeterminada.

A continuación se indica el rango de ajustes posibles:

De 0:0:0:0:0:0:0:0 a ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

• La puerta de enlace definida aquí se comparte con los ajustes en [Interfaz] > [Red] > [Comprobación] > [LAN] > [IPv6 (LAN)].

[DNS]

Permite configurar y comprobar la dirección del servidor de DNS primario.

Si ha seleccionado [Auto] o [DHCP] en el menú [Modo], la pantalla muestra la dirección del servidor de DNS que se ha recibido.

Si ha seleccionado [Estático] en el menú [Modo], configure la dirección del servidor de DNS.

A continuación se indica el rango de ajustes posibles:

De 0:0:0:0:0:0:0:0 a ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

• Para el servidor de DNS de IPv6 solo se puede registrar una dirección IP. • La dirección del servidor de DNS definida aquí se comparte con los ajustes en [Interfaz] > [Red] > [Comprobación] > [LAN] > [IPv6 (LAN)].

[Puertos]

Configura el número de puertos TCP/IP.

Si está habilitado el modo AEP, solo hay dos puertos disponibles para las conexiones de LAN y LAN inalámbrica.

Si está habilitado el modo AEP y se está utilizando la interfaz de LAN inalámbrica, este menú no está disponible. Establezca el puerto en el menú [Interfaz] > [Red] > [Comprobación] > [LAN] > [Puertos].

Funciones de los puertos 1 a 3

En la función de servidor socket de TCP/IP, se puede utilizar uno de los siguientes métodos de conexión.

Los puertos que se utilizarán y sus funciones varían en función del método de conexión y el protocolo de comunicación.

Conexión de dos puertos

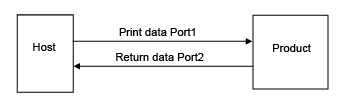

•	Si el modo AEP está inhabilitado (valor inicial)

El puerto 1 se utiliza para recibir los datos de impresión y el puerto 2 se utiliza para devolver el estado del producto.

La conexión de dos puertos está disponible cuando el protocolo de comunicación es STATUS4.

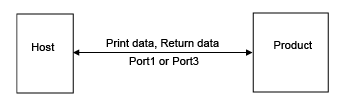

•	Si el modo AEP está habilitado

Se utilizan el puerto 1 y el puerto 3 indistintamente para recibir los datos de impresión y devolver el estado del producto. El puerto 2 no se puede utilizar.

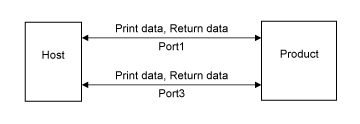

Conexión de un puerto

Se utiliza un puerto tanto para recibir los datos de impresión como para devolver el estado del producto.

Cuando el protocolo de comunicación es STATUS4, se utiliza el puerto 3.

Cuando el protocolo de comunicación es STATUS3 o STATUS5, se utilizan el puerto 1 o el puerto 3.

• AEP no admite STATUS3, STATUS4 o STATUS5.

Estas son las opciones posibles:

[Puerto 1]

Permite configurar el número del puerto 1.

Si el modo AEP está inhabilitado, y mientras está establecida la conexión de dos puertos de STATUS4, este puerto se utiliza para recibir los datos de impresión. Si está establecida la conexión de un puerto de STATUS3/STATUS5, este puerto se utiliza tanto para recibir los datos de impresión como para devolver el estado del producto.

Si está establecida la conexión de dos puertos en modo EAP, este puerto se utiliza tanto para recibir los datos de impresión como para devolver el estado del producto.

El rango de valores va de 1 a 65535.

• Configure diferentes valores para cada puerto (1, 2 y 3). • Configure un valor que no sea 20, 21, 22, 53, 80, 123, 161, 443, 465, 515, 546, 547, 587, 8080, 8883 o 19541. Estos valores coinciden con otros números de puerto ya utilizados, por lo que las comunicaciones no serían correctas.

• AEP no admite STATUS3, STATUS4 o STATUS5.

[Puerto 2]

Permite configurar el número del puerto 2.

En la conexión de dos puertos de STATUS4, este puerto se utiliza para devolver el estado del producto.

El rango de valores va de 1 a 65535.

• Configure diferentes valores para cada puerto (1, 2 y 3). • Configure un valor que no sea 20, 21, 22, 53, 80, 123, 161, 443, 465, 515, 546, 547, 587, 8080, 8883 o 19541. Estos valores coinciden con otros números de puerto ya utilizados, por lo que las comunicaciones no serían correctas.

• Este valor se desactiva si se establece [AEP]

[Puerto 3]

Permite configurar el número del puerto 3.

Si el modo AEP está inhabilitado, y si está establecida la conexión de un puerto de STATUS3/STATUS4/STATUS5, este puerto se utiliza tanto para recibir los datos de impresión como para devolver el estado del producto.

Si está establecida la conexión de dos puertos en modo EAP, este puerto se utiliza tanto para recibir los datos de impresión como para devolver el estado del producto.

El rango de valores va de 1 a 65535.

• Configure diferentes valores para cada puerto (1, 2 y 3). • Configure un valor que no sea 20, 21, 22, 53, 80, 123, 161, 443, 465, 515, 546, 547, 587, 8080, 8883 o 19541. Estos valores coinciden con otros números de puerto ya utilizados, por lo que las comunicaciones no serían correctas.

• Puede modificar el formato de estado de devolución del puerto 3 al modo compatible habilitando [Estado de legado en puerto 9100]. • AEP no admite STATUS3, STATUS4 o STATUS5.

[Control de flujo]

Configura el protocolo de comunicación.

Estas son las opciones posibles:

•

[STATUS4]

•	[Status4 ENQ]

•

[STATUS3]

•

[STATUS5]

•

[Ninguno]

[Cola TCP de acoplamiento]

Define si se permite una cola de conexiones cuando varios hosts o aplicaciones envían solicitudes de conexión al producto.

Cuando se conecta con un host o aplicación, el producto puede recibir solicitudes de conexión de otros hosts o aplicaciones. Las solicitudes de conexión subsiguientes se ponen en espera y se procesan en el orden de recepción en cuanto se cierra la primera conexión.

Cuando se conecta con un host o aplicación, el producto no puede recibir solicitudes de conexión de otros hosts o aplicaciones.

• Una vez habilitado este ajuste, utilice una conexión de un puerto para STATUS3, STATUS4 y STATUS5. No está garantizado el funcionamiento con conexiones de dos puertos para STATUS4.

[Estado de legado en puerto 9100]

Define si se cambia el formato de estado de devolución del puerto 3 al modo compatible.

No se muestra si se ha seleccionado [Ninguno] en el menú [Control de flujo].

En el modo compatible, el formato de estado de devolución del puerto 3 pasa a ser:

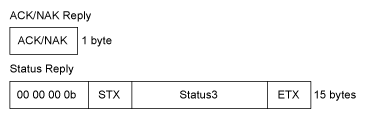

STATUS3

(modo compatible)

(modo estándar)

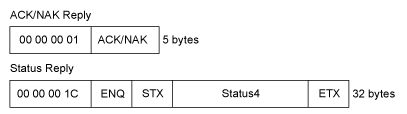

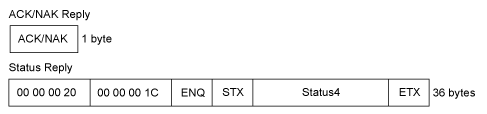

STATUS4

(modo compatible)

(modo estándar)

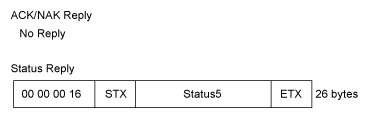

STATUS5

(modo compatible)

(modo estándar)

[BCC]

Habilita o inhabilita la función de comprobación de BCC.

Solo se muestra si se ha seleccionado [STATUS5] en el menú [Control de flujo].

[Tiempo respuesta ENQ]

Define el periodo en que se demora la respuesta de estado a la solicitud de estado ENQ.

Esto solo se puede configurar si no se ha seleccionado [STATUS4] en el menú [Control de flujo].

El rango de valores va de 0 a 9999 ms.

• Normalmente se suele mantener el valor inicial.

[Status4 Cyclic Response]

Define el intervalo de la respuesta de estado cíclica.

Esto solo se puede configurar si se ha seleccionado [STATUS4] en el menú [Control de flujo].

El rango de valores va de 100 a 999 ms.

[Proxy (Wi-Fi)]

Define un proxy.

Estas son las opciones posibles:

• El proxy definido aquí se comparte con los ajustes en [Interfaz] > [Red] > [Comprobación] > [LAN] > [Proxy (LAN)].

[Activado]

Activa o desactiva el uso del proxy.

• Para activar un proxy, debe establecer [Server] y [excluir].

[Server]

Configura el nombre o la dirección IP del servidor proxy.

Ejemplo: http://192.168.1.11:3128

• El servidor debe configurarse con un nombre o una dirección IP y un número de puerto que sean válidos. • Mantenga pulsado «.» para introducir dos puntos («:»).

[excluir]

Configura los nombres, direcciones IP o dominios que debe excluir el proxy.

• Como este ajuste debe incluir "127.0.0.1" y "localhost", estos dos elementos ya están introducidos cuando aparece la pantalla de configuración. Puede añadir valores delimitados por comas.

[Wi-Fi Protected Setup(WPS)]

La conexión de LAN inalámbrica se configura con el método del botón de comando o con el método del código PIN.

• Para ver cómo funciona, consulte el manual del dispositivo de punto de acceso. • No está disponible si [Wi-Fi Direct] está activo.

Estas son las opciones posibles:

[Botón (PBC)]

La conexión de LAN inalámbrica se configura con el método del botón de comando.

1.	Pulse [Botón (PBC)] en el menú [Wi-Fi Protected Setup(WPS)].

2.	Cuando aparezca [Scanning...] en la pantalla, pulse el botón WPS del punto de acceso del dispositivo de la LAN inalámbrica.

3.	Una vez que se haya establecido la conexión con el punto de acceso, aparecerá el mensaje [Configuración exitosa] en la pantalla.

[PIN]

La conexión de LAN inalámbrica se configura con el método del código PIN.

1.	Pulse [PIN] en el menú [Wi-Fi Protected Setup(WPS)].

2.	Cuando aparezca [Scanning...] en la pantalla, configure el código PIN que se muestra en la pantalla en el punto de acceso de la LAN inalámbrica o el ordenador.

3.	Una vez que se haya establecido la conexión con el punto de acceso, aparecerá el mensaje [Configuración exitosa] en la pantalla.

[Wi-Fi Direct]

Configura la función Wi-Fi Direct.

La función Wi-Fi Direct está activada si se ha seleccionado [Infraestructura] en el menú [Ajustes de conexión Wi-Fi] > [Modo]. Si ha cambiado la configuración de [Ad-hoc] a [Infraestructura] en el menú [Ajustes de conexión Wi-Fi] > [Modo], reinicie el producto antes de configurar la función Wi-Fi Direct.

　

A continuación se indica el procedimiento de configuración:

1.	Defina el nombre de dispositivo del producto en [Nombre del dispostivo]. Puede escribir entre 1 y 16 caracteres. Utilice letras mayúsculas y minúsculas, números y símbolos.

2.	Seleccione [Conectar] para buscar y mostrar los nombres de los dispositivos conectables o para aceptar las solicitudes de conexión si el producto está establecido en modo GO (propietario del grupo). Pulse el nombre del dispositivo que desee conectar.

3.	Seleccione [Iniciar Grupo] si desea iniciar un nuevo grupo persistente o seleccione un grupo de la lista.

4.	Seleccione [Eliminar grupo] para eliminar el grupo persistente del paso 3.

5.	Finalice la conexión siguiendo las instrucciones en pantalla del producto o del dispositivo con el que realice la conexión.

6.	Pulse [Desconectar] si desea detener la conexión.

• Puede conectar un máximo de 10 dispositivos. • Si Wi-Fi Direct está activo, no es posible cambiar [Nombre del dispostivo]. • [Iniciar Grupo] y [Eliminar grupo] solo se muestran si el producto no está conectado a una red Wi-Fi Direct. • [Desconectar] se muestra si el producto está conectado a una red Wi-Fi Direct. • Tras establecer un grupo, el producto se establecerá en modo GO (propietario del grupo) y esperará a recibir una solicitud de conexión de otro dispositivo. • Si se apaga el producto durante la conexión de un grupo persistente, el grupo se iniciará automáticamente después de que se encienda.

[Ajustes de conexión Wi-Fi]

Configura los ajustes de la LAN inalámbrica.

Estas son las opciones posibles:

[SSID]

Configura el SSID.

En la pantalla se muestra la red Wi-Fi que ha detectado el producto.

Pulse el nombre de la red Wi-Fi que desee conectar.

Para registrar manualmente una red Wi-Fi, pulse y escriba el nombre de la red.

Puede introducir un máximo de 32 caracteres. Utilice letras mayúsculas y minúsculas, números y símbolos.

[SSID oculta]

Configura el SSID oculto (función invisible).

Solo se muestra si se ha seleccionado [Infraestructura] en el menú [Modo].

[Modo]

Configura el método de comunicación de la LAN inalámbrica.

Estas son las opciones posibles:

•	[Infraestructura]

•

[Ad-hoc]

[Canal]

Define el canal de comunicación.

[Canal] solo se puede configurar si se ha seleccionado [Ad-hoc] en el menú [Modo].

El número de canales que se pueden configurar varía en función del país en el que se utilice el producto.

[Seguridad]

Configura el método de seguridad de la red. Este método de seguridad debe ser el mismo en el producto, el ordenador principal y los dispositivos de red.

Estas son las opciones posibles:

•

[Ninguno]

•

[WEP]

•	[WPA2+WPA]

•

[WPA2]

•	[WEP dinámica]

Si se selecciona [Ad-hoc] en el menú [Modo], solo estarán disponibles [Ninguno] y [WEP].

[Conf. WEP]

Configura la clave WEP.

Solo se muestra si se ha seleccionado [WEP] en el menú [Seguridad].

Estas son las opciones posibles:

[Autenticación]

Define el método de autenticación WEP.

Estas son las opciones posibles:

•	[Sistema abierto]

•	[Clave compartida]

[Índice de claves]

Configura el índice de claves.

Configura el índice de claves (clave WEP) en función del punto de acceso de la LAN inalámbrica a la que se conecta.

El rango de valores va de 1 a 4.

• En función del punto de acceso, puede que el rango del índice de claves sea de 0 a 3. En ese caso, si ha establecido el producto en 1, configure el punto de acceso en 0.

[Key #1] a [Key #4]

Configura las claves WEP de la n.º 1 a la n.º 4.

Puede utilizar caracteres alfanuméricos (mayúsculas y minúsculas).

En función de la longitud de la clave WEP, se puede definir un número de caracteres específico:

•	Cuando la longitud de la clave es de 64 bits

ASCII: 5 caracteres

Hexadecimal: 10 caracteres

•	Cuando la longitud de la clave es de 128 bits

ASCII: 13 caracteres

Hexadecimal: 26 caracteres

[Conf. WPA]

Configura la autenticación de WPA.

Solo se muestra si se ha seleccionado [WPA2+WPA] o [WPA2] en el menú [Seguridad].

Estas son las opciones posibles:

[Autenticación de WPA]

Define el método de autenticación de WPA.

Estas son las opciones posibles:

•	[Personal (PSK)]

•	[Enterprise (802.1x)]

•

[CCKM]

[PSK]

Configura la clave compartida PSK.

Solo se muestra si se ha seleccionado [Personal (PSK)] en el menú [Autenticación de WPA].

Puede introducir de 8 a 63 caracteres ASCll o 64 dígitos hexadecimales. Puede utilizar letras, números y símbolos.

[Config.EAP]

Configura las funciones de EAP.

Solo aparece si no ha seleccionado la opción [Personal (PSK)] en el menú [Autenticación de WPA] o si ha seleccionado [WEP dinámica] en el menú [Ajustes de conexión Wi-Fi] > [Seguridad].

Estas son las opciones posibles:

[Modo EAP]

Configura el modo EAP (modo de autenticación).

Estas son las opciones posibles:

•

[FAST]

•

[LEAP]

•

[PEAP]

•

[TLS]

•

[TTLS]

[Método interno]

Configura el método interno.

Solo se muestra si ha seleccionado [FAST], [PEAP] o [TTLS] en el menú [Modo EAP].

•	Si ha seleccionado [FAST] en el menú [Modo EAP], el método interno se configura en [Automático].

•	Si ha seleccionado [PEAP] en el menú [Modo EAP], el método interno se configura en [MSCHAPv2].

•	Si ha seleccionado [TTLS] en el menú [Modo EAP], las opciones son [MSCHAPv2], [MSCHAP], [CHAP] y [PAP].

[Nombre de usuario]

Configura el nombre de usuario.

Puede escribir entre 0 y 63 caracteres. Puede utilizar letras, números y símbolos.

[Password]

Configura la contraseña.

Puede escribir entre 0 y 32 caracteres. Puede utilizar letras, números y símbolos.

[ID exterior anónimo.]

Configura el ID externo.

Solo se muestra si ha seleccionado [FAST], [PEAP] o [TTLS] en el menú [Modo EAP].

Puede escribir entre 0 y 63 caracteres. Puede utilizar letras, números y símbolos.

[Verificar cert. de servidor]

Activa o desactiva la validación del certificado del servidor.

Solo se muestra si no se ha seleccionado [LEAP] en el menú [Modo EAP].

[Clave P/W privada]

Configura la contraseña de clave privada.

Solo se muestra si se ha seleccionado [TLS] en el menú [Modo EAP].

Puede escribir entre 0 y 64 caracteres. Puede utilizar letras, números y símbolos.

[PAC aprovisionamiento]

Activa o desactiva el suministro automático de PAC.

Solo se muestra si se ha seleccionado [FAST] en el menú [Modo EAP].

[PAC P/W]

Configura la contraseña de PAC.

Solo se muestra si se ha seleccionado [FAST] en el menú [Modo EAP] y si se ha desactivado [PAC aprovisionamiento].

Puede escribir entre 0 y 64 caracteres. Puede utilizar letras, números y símbolos.

---

Temas relacionados

Operaciones del modo de configuración

Entrada de valores de la configuración
