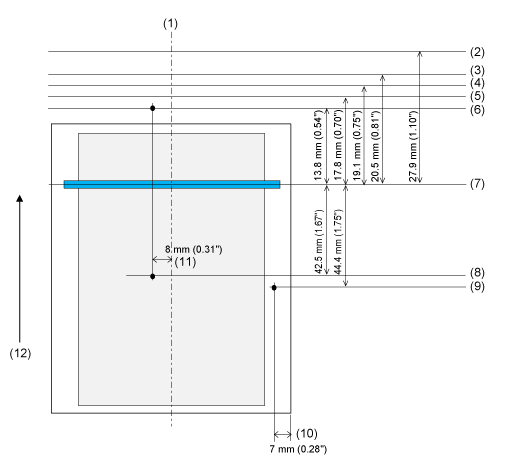

Posiciones del sensor de etiquetas y posiciones de parada del papel

A continuación se indican las posiciones de los sensores de etiquetas y las posiciones de parada del papel con los distintos modos de impresión:

(1) Posición centrada

(2) Posición de rasgado de la guillotina

(3) Posición de la guillotina

(4) Posición de parada del dispensador

(5) Posición de rasgado

(6) Posición del sensor superior

(7) Posición del cabezal de impresión

(8) Posición del sensor de intervalo

(9) Posición del sensor de I-Mark

(10) Posición del sensor de I-Mark (desde el borde de la etiqueta)

(11) Posición del sensor superior/de intervalo (desde la posición centrada)

(12) Dirección de avance
