Identification des pièces

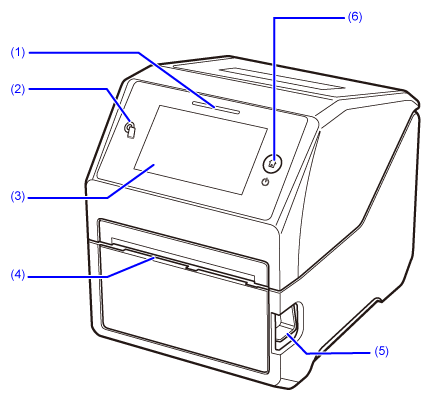

Vue avant

(1) Voyant LED

(2) Emplacement de l'antenne NFC

(3) Écran LCD/panneau tactile

(4) Sortie du support

(5) Loquet d'ouverture du capot

(6) Bouton (Alimentation/Accueil)

Pour mettre l'imprimante sous tension, appuyez sur le bouton (Alimentation/Accueil) jusqu'à ce que le voyant LED devienne bleu.

Lorsque l'imprimante est sous tension, appuyez sur le bouton (Alimentation/Accueil) pour accéder à l'écran d'accueil. (L'écran d'accueil n'apparaît pas tant qu'il reste des tâches d'impression dans l'imprimante.)

Pour mettre l'imprimante hors tension, appuyez sur le bouton (Alimentation/Accueil) pendant plus de deux secondes et suivez les instructions à l'écran.

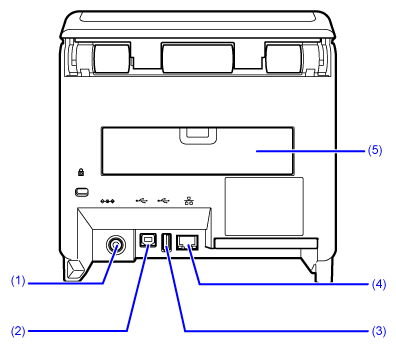

Vue arrière

(1) Connecteur d'entrée DC

Avant de raccorder le câble, vérifiez que la tension AC de votre région se situe dans la plage de 100 à 240 V AC, 50 à 60 Hz.

(2) Connecteur USB (type B)

Permet de raccorder l'imprimante à un ordinateur via l’interface USB.

(3) Connecteur USB (type A)

Vous pouvez utiliser la mémoire USB pour obtenir les données de journal et les informations de configuration de l'imprimante, et installer des certificats.

Il est également possible de raccorder d'autres appareils, tels qu'un lecteur de codes-barres ou un clavier.

• Pensez à effectuer une analyse antivirus de la clé USB avant de la connecter à l'imprimante. SATO Corporation ne peut être tenu responsable de tout dysfonctionnement de l'imprimante provoqué par un virus propagé via la clé USB.

(4) Connecteur LAN

Permet de connecter l'imprimante au réseau via l’interface LAN.

(5) Port de chargement du support (pour supports en paravent)

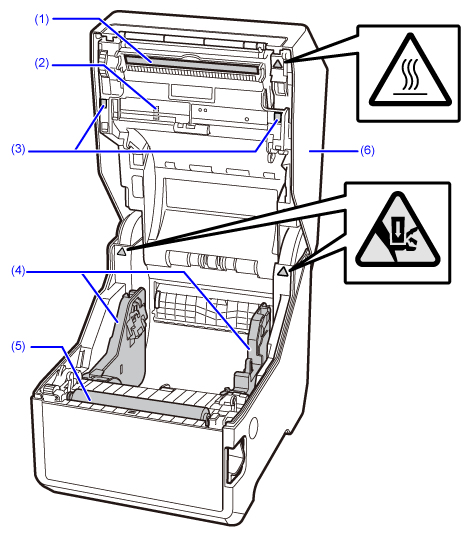

Vue interne

(1) Tête d'impression (consommables)

Crée une image sur le support. Nettoyez régulièrement la tête d’impression.

(2) Connecteur USB (type A)

Vous pouvez utiliser la mémoire USB pour sauvegarder automatiquement les informations de paramétrage à l'aide de la fonction de clonage automatique.

Le connecteur est situé sur la face intérieure du capot supérieur. Tirez sur les pièces (3), sur lesquelles des flèches sont gravées, à l'intérieur du capot supérieur, retirez le cache maintenu par des vis puis insérez la mémoire USB.

• Pensez à effectuer une analyse antivirus de la clé USB avant de la connecter à l'imprimante. SATO Corporation ne peut être tenu responsable de tout dysfonctionnement de l'imprimante provoqué par un virus propagé via la clé USB.

• Dimensions de la mémoire USB qu'il est possible de connecter à l'intérieur de l'imprimante : ◦ Longueur : moins de 68 mm (sans tenir compte de la partie métallique du connecteur) ◦ Largeur : moins de 27,6 mm ◦ Épaisseur : moins de 8,6 mm

(3) Flèches gravées

Indiquées par les marques (capot du ruban ouvert) sur le modèle à transfert thermique/thermique direct combiné.

(4) Guide papier

(5) Rouleau en caoutchouc (consommables)

(6) Capot supérieur

---
