TOP > Informazioni di base > Identificazione delle parti

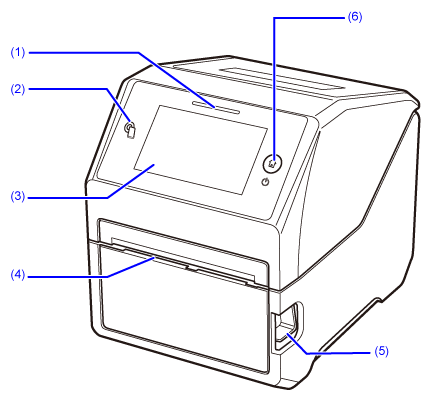

(1) Indicatore LED
(2) Posizione dell'antenna NFC
(3) LCD/Touch-screen
(4) Uscita del materiale di stampa
(5) Gancio di apertura del coperchio
(6) Pulsante (Accensione/Home)
Per accendere il prodotto, premere il pulsante /(Alimentazione/Home) finché il LED non si accende con luce blu.
Mentre il prodotto è acceso, premere il pulsante (Alimentazione/Home) per passare alla schermata Home. (La schermata Home non viene visualizzata mentre nel prodotto restano dei lavori di stampa incompleti).
Per spegnere il prodotto, tenere premuto il pulsante (Alimentazione/Home) per più di 2 secondi e seguire le istruzioni a video.

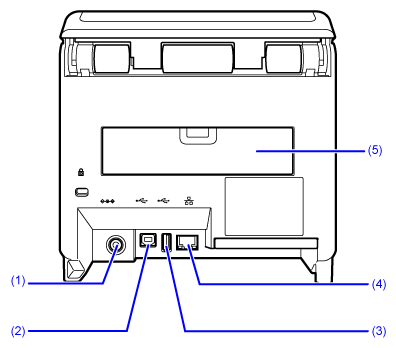

(1) Spina di alimentazione CC
(2) Connettore USB (tipo B)
(3) Connettore USB (tipo A)
(4) Connettore LAN
(5) Sportello di caricamento del materiale di stampa (per materiale in modulo continuo)

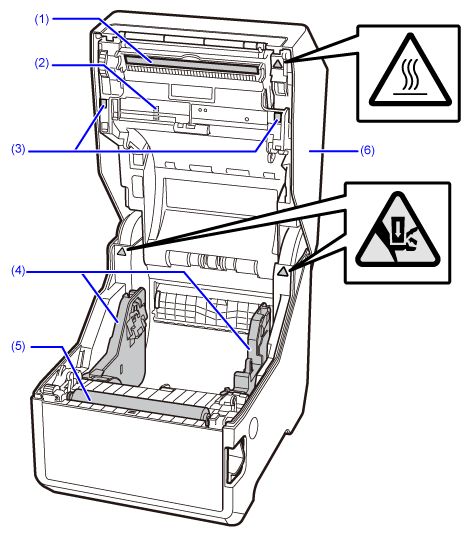

(1) Testina di stampa (consumabili)
(2) Connettore USB (tipo A)
Il connettore si trova sul lato inferiore del coperchio superiore. Estrarre le parti (3) su cui sono incise sul lato interno del coperchio superiore, rimuovere il coperchio trattenuto dalle viti, quindi inserire il supporto USB.
(3) Incisione
Indicata dai segni (coperchio del nastro aperto) sul modello per stampa termica diretta/a trasferimento termico.
(4) Guida per rotolo supporti
(5) Rullo di stampa (consumabili)
(6) Coperchio superiore
