Caricamento di un rotolo di materiale (quando è installata l'unità dispenser opzionale)

Guarda il video qui (non richiede audio).

Questo argomento spiega come caricare il materiale quando l'opzione [Dispenser] è selezionata nel modo stampa mentre l'unità dispenser opzionale è installata. Se si è selezionato [Continuo] nel modo stampa, il metodo di caricamento è uguale a quello standard.

• La testina di stampa e l'area circostante sono calde dopo la stampa. Non sostituire il materiale di stampa immediatamente dopo aver terminato la stampa. • Toccare il bordo della testina di stampa a mani nude può provocare lesioni.

• Nel modo dispenser non sono disponibili le etichette con perforazioni poiché la linea perforata influisce sul funzionamento del dispenser.

　

Per la procedura, guarda il video qui sotto.

1.	Per aprire il coperchio superiore (2), premere il relativo gancio di apertura (1).

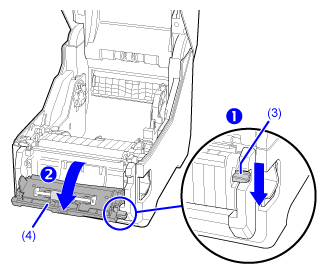

2.	Premere la leva del coperchio del dispenser (3) per aprire il coperchio del dispenser (4) .

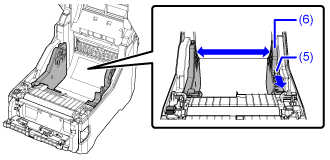

3.	Mentre si tira la leva a scorrimento (5), spostare la guida del materiale di stampa (6), per regolare la larghezza del materiale in modo da farla corrispondere a quella del rotolo.

4.	Caricare il rotolo di materiale.

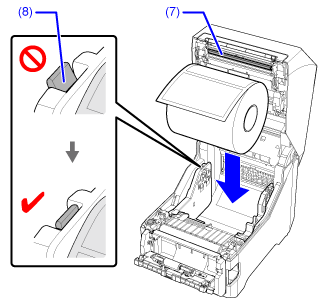

Caricare il rotolo di materiale in alto, in modo che il lato da stampare sia rivolto verso la testina di stampa (7).

Se il rotolo di materiale è caricato correttamente, le alette (8) sono rivolte verso l'alto.

• Ci sono due direzioni di avvolgimento del materiale di stampa. La figura mostra il materiale con il lato da stampare rivolto verso l'alto.

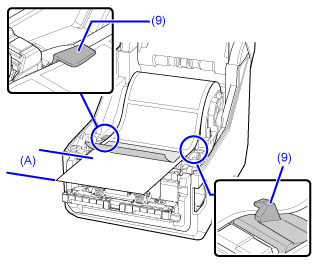

5.	Scollare l'etichetta per circa 20 cm (7,87"), quindi togliere il liner sotto le linguette sinistra e destra (9).

6.	Chiudere il coperchio superiore.

Premere entrambe le estremità del coperchio superiore e chiuderlo con fermezza finché non scatta in posizione.

• Quando si chiude il coperchio superiore, fare attenzione a non schiacciarsi le dita.

7.	Fare passare il liner attraverso lo spazio (apertura) tra il coperchio del dispenser e il prodotto, facendolo uscire da quest'ultimo , quindi chiudere il coperchio del dispenser .

8.	Tirare delicatamente il liner modo da non allentare il materiale di stampa.

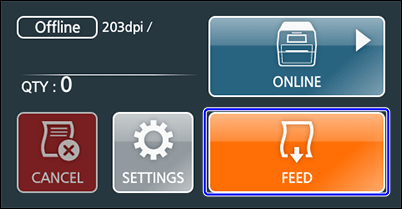

9.	Toccare [Feed] per fare avanzare il materiale di stampa fino alla posizione di inizio stampa.

10.	Toccare [ONLINE] per portare il prodotto nel modo Online.

---
