[Verifica]
Imposta la LAN.
Le opzioni disponibili sono le seguenti:
[LAN]
Imposta IPv4 o IPv6, il numero di porta TCP/IP e il proxy per la LAN.
Le opzioni disponibili sono le seguenti:
[IPv4 (LAN)]
Imposta IPv4 per la LAN.

•
Una volta terminate le impostazioni, toccare . Quando viene visualizzato un messaggio che chiede di salvare le impostazioni, toccare .
•
Toccare per annullare le modifiche. Toccare sul messaggio per confermare se si desidera annullare le modifiche.

•
Non è possibile modificare [Indirizzo IP], [Netmask], [Gateway] o [DNS] se [Modalità] è [DHCP].
Le opzioni disponibili sono le seguenti:
[Modalità]
Seleziona il metodo di assegnazione dell'indirizzo IP.
Le opzioni sono le seguenti:
DHCP
Recupera automaticamente l'indirizzo IP, la maschera di sottorete, l'indirizzo del gateway predefinito e l'indirizzo del server DNS dal server DHCP.
Statico
Imposta manualmente l'indirizzo IP, la maschera di sottorete, l'indirizzo del gateway predefinito e l'indirizzo del server DNS.
[DHCP]
Aggiorna la durata lease e recupera di nuovo l'indirizzo IP dal server DHCP.
Disponibile solo se si è selezionato [DHCP] nel menu [Modalità].
[Indirizzo IP]
Imposta e controlla l'indirizzo IP.
Se è stato selezionato [DHCP] nel menu [Modalità], la schermata mostra l'indirizzo IP ricevuto dal server DHCP.
Se è stato selezionato [Statico] nel menu [Modalità], impostare l'indirizzo IP.
L'intervallo di impostazione è il seguente:
da 000.000.000.000 a 255.255.255.255
[Netmask]
Imposta e controlla l'indirizzo della maschera di sottorete.
Se è stato selezionato [DHCP] nel menu [Modalità], la schermata mostra l'indirizzo della maschera di sottorete ricevuto dal server DHCP.
Se è stato selezionato [Statico] nel menu [Modalità], impostare l'indirizzo della maschera di sottorete.
È possibile impostare ogni gruppo di indirizzi scegliendo tra 0, 128, 192, 224, 240, 248, 252, 254 e 255.
L'intervallo di impostazione è il seguente:
da 128.000.000.000 a 255.255.255.254
[Gateway]
Imposta e controlla l'indirizzo del gateway predefinito.
Se è stato selezionato [DHCP] nel menu [Modalità], la schermata mostra l'indirizzo del gateway ricevuto dal server DHCP.
Se è stato selezionato [Statico] nel menu [Modalità], impostare l'indirizzo del gateway predefinito.
L'intervallo di impostazione è il seguente:
da 000.000.000.000 a 255.255.255.255

•
L'indirizzo del gateway impostato qui è condiviso con le impostazioni in [Wi-Fi] > [Impostazione Wi-Fi] > [IPv4 (Wi-Fi)].
[DNS]
Imposta e verifica gli indirizzi dei server DNS.
Se è stato selezionato [DHCP] nel menu [Modalità], la schermata mostra l'indirizzo del server DNS ricevuto dal server DHCP.
Se è stato selezionato [Statico] nel menu [Modalità], impostare l'indirizzo del server DNS.
L'intervallo di impostazione è il seguente:
da 000.000.000.000 a 255.255.255.255

•
È possibile registrare per il server DNS fino a tre indirizzi IP. È possibile utilizzare una virgola per delimitare i diversi indirizzi IP.
•
L'indirizzo del server DNS impostato qui è condiviso con le impostazioni in [Wi-Fi] > [Impostazione Wi-Fi] > [IPv4 (Wi-Fi)].
[IPv6 (LAN)]
Imposta IPv6 per la LAN.

•
Una volta terminate le impostazioni, toccare . Quando viene visualizzato un messaggio che chiede di salvare le impostazioni, toccare .
•
Toccare per annullare le modifiche. Toccare sul messaggio per confermare se si desidera annullare le modifiche.

•
Non è possibile modificare [Indirizzo IP], [Lung. prefisso], [Gateway] o [DNS] se [Modalità] è diverso da [Statico].
Le opzioni disponibili sono le seguenti:
[Modalità]
Seleziona il metodo di assegnazione dell'indirizzo IP o disabilita IPv6.
Le opzioni sono le seguenti:
Disable
Disabilita IPv6.
Auto
Genera automaticamente l'indirizzo IP, la lunghezza del prefisso, l'indirizzo del gateway predefinito e l'indirizzo del server DNS (modo stateless).
DHCP
Acquisisce automaticamente l'indirizzo IP, la lunghezza del prefisso, l'indirizzo del gateway predefinito e l'indirizzo del server DNS dal server DHCP (modo stafeful).
Statico
Imposta manualmente l'indirizzo IP, la lunghezza del prefisso, l'indirizzo del gateway predefinito e l'indirizzo del server DNS.
[DHCP]
Aggiorna la durata lease e recupera di nuovo l'indirizzo IP dal server DHCP.
Disponibile solo se si è selezionato [DHCP] nel menu [Modalità].
[Indirizzo IP]
Imposta e controlla l'indirizzo IP.
Se è stato selezionato [Auto] o [DHCP] nel menu [Modalità], la schermata mostra l'indirizzo IP acquisito.
Se è stato selezionato [Statico] nel menu [Modalità], impostare l'indirizzo IP.
L'intervallo di impostazione è il seguente:
da 0:0:0:0:0:0:0:1 a ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff
[Lung. prefisso]
Se è stato selezionato [Statico] nel menu [Modalità], impostare il prefisso.
L'intervallo consentito va da 1 a 128.
[Gateway]
Imposta e controlla l'indirizzo del gateway predefinito.
Se è stato selezionato [Auto] o [DHCP] nel menu [Modalità], la schermata mostra l'indirizzo del gateway acquisito.
Se è stato selezionato [Statico] nel menu [Modalità], impostare l'indirizzo del gateway predefinito.
L'intervallo di impostazione è il seguente:
da 0:0:0:0:0:0:0:0 a ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

•
L'indirizzo del gateway impostato qui è condiviso con le impostazioni in [Wi-Fi] > [Impostazione Wi-Fi] > [IPv6 (Wi-Fi)].
[DNS]
Imposta e seleziona l'indirizzo del server DNS primario.
Se è stato selezionato [Auto] o [DHCP] nel menu [Modalità], la schermata mostra l'indirizzo del server DNS acquisito.
Se è stato selezionato [Statico] nel menu [Modalità], impostare l'indirizzo del server DNS.
L'intervallo di impostazione è il seguente:
da 0:0:0:0:0:0:0:0 a ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

•
Per IPv6 è possibile registrare un solo indirizzo IP per il server DNS.
•
L'indirizzo del server DNS impostato qui è condiviso con le impostazioni in [Wi-Fi] > [Impostazione Wi-Fi] > [IPv6 (Wi-Fi)].
[Porte]
Imposta il numero della porta TCP/IP.
Se il modo AEP è abilitato, sono disponibili solo due porte per i collegamenti LAN e LAN wireless.
Se il modo AEP è abilitato e l’interfaccia LAN wireless è in uso, definire le impostazioni della porta in questo menu. In questo caso, il menu [Wi-Fi] > [Impostazione Wi-Fi] > [Porte] non sarà più disponibile.
Ruoli di Porta1 a Porta3
Nella funzione Socket Server di TCP/IP, è possibile utilizzare uno dei seguenti metodi di connessione.
Le porte da utilizzare e i rispettivi ruoli variano in funzione del metodo di connessione e del protocollo di comunicazione.
Connessione a due porte
•

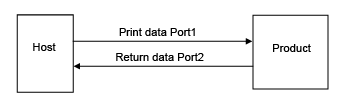

Se il modo AEP è disabilitato (valore iniziale)
Porta1 viene utilizzata per la ricezione dei dati di stampa e Porta2 viene utilizzata per inviare lo stato del prodotto.
La connessione a due porte è disponibile se il protocollo di comunicazione è STATUS4.
•

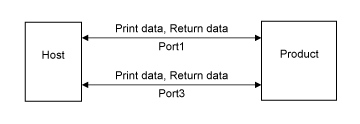

Se il modo AEP è abilitato
Porta1 e Porta3 possono essere utilizzate sia per la ricezione dei dati di stampa che per inviare lo stato del prodotto. Porta2 non può essere utilizzata.
Connessione a una porta
La connessione a una porta viene utilizzata sia per la ricezione dei dati di stampa che per inviare lo stato del prodotto.

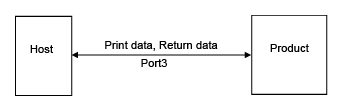

Se il protocollo di comunicazione è STATUS4, viene utilizzata Porta3.

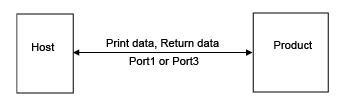

Se il protocollo di comunicazione è STATUS3 o STATUS5, viene utilizzata Porta1 o Porta3.

•
AEP non supporta STATUS3, STATUS4 o STATUS5.
Le opzioni disponibili sono le seguenti:
[Porta1]
Imposta il numero della Porta1.
Se il modo AEP è abilitato, per la connessione a due porte di STATUS4, questa porta viene utilizzata per la ricezione dei dati di stampa. Per la connessione a una porta di STATUS3/STATUS5, questa porta viene utilizzata sia per la ricezione dei dati di stampa che per inviare lo stato del prodotto.
Durante la connessione a due porte nel modo AEP, questa porta viene utilizzata sia per la ricezione dei dati di stampa che per inviare lo stato del prodotto.
L'intervallo consentito va da 1 a 65535.

•
Impostare valori diversi per ogni porta (1, 2 e 3).
•
Impostare un valore diverso da 20, 21, 22, 53, 80, 123, 161, 443, 465, 515, 546, 547, 587, 8080, 8883, or 19541. Questi valori sono già utilizzati per altri numeri di porta, quindi non sarebbero possibili comunicazioni corrette.

•
AEP non supporta STATUS3, STATUS4 o STATUS5.
[Porta2]
Imposta il numero della Porta2.
Durante la connessione a due porte di STATUS4, questa porta viene utilizzata per inviare lo stato del prodotto.
L'intervallo consentito va da 1 a 65535.

•
Impostare valori diversi per ogni porta (1, 2 e 3).
•
Impostare un valore diverso da 20, 21, 22, 53, 80, 123, 161, 443, 465, 515, 546, 547, 587, 8080, 8883, or 19541. Questi valori sono già utilizzati per altri numeri di porta, quindi non sarebbero possibili comunicazioni corrette.

•
Questa impostazione è disabilitata se [AEP] è abilitato.
[Porta3]
Imposta il numero della Porta3.
Se il modo AEP è abilitato, per la connessione a una porta di STATUS3/STATUS4/STATUS5, questa porta viene utilizzata sia per la ricezione dei dati di stampa che per inviare lo stato del prodotto.
Durante la connessione a due porte nel modo AEP, questa porta viene utilizzata sia per la ricezione dei dati di stampa che per inviare lo stato del prodotto.
L'intervallo consentito va da 1 a 65535.

•
Impostare valori diversi per ogni porta (1, 2 e 3).
•
Impostare un valore diverso da 20, 21, 22, 53, 80, 123, 161, 443, 465, 515, 546, 547, 587, 8080, 8883, or 19541. Questi valori sono già utilizzati per altri numeri di porta, quindi non sarebbero possibili comunicazioni corrette.

•
È possibile modificare il formato dello stato inviato di Porta3 nel modo compatibilità abilitando [Stato precedente Porta 9100].
•
AEP non supporta STATUS3, STATUS4 o STATUS5.
[Controllo flusso]
Imposta il protocollo di comunicazione.
Le opzioni sono le seguenti:
•
[STATUS4]
•
[Status4 ENQ]
•
[STATUS3]
•
[STATUS5]
•
[Nessuno]
[Coda connessione TCP]
Consente di definire se permettere l'accodamento per la connessione nel caso in cui più host o applicazioni inviino richieste di connessione al prodotto.
Durante la connessione con un host o un'applicazione, il prodotto può ricevere richieste di connessione da altri host o applicazioni. Le richieste di connessione successive vengono messe in attesa ed elaborate in ordine di ricezione al termine della prima connessione.
Durante la connessione con un host o un'applicazione, il prodotto non può ricevere richieste di connessione da altri host o applicazioni.

•
Se si è abilitata l'impostazione, assicurarsi di utilizzare la connessione a una porta per STATUS3, STATUS4 e STATUS5. L'uso di connessioni a due porte per STATUS4 non è garantito.
[Stato precedente Porta 9100]
Consente di definire se modificare il formato dello stato inviato di Porta3 nel modo Compatibilità.
Non viene visualizzato se si è selezionato [Nessuno] nel menu [Controllo flusso].
Nel modo compatibilità, il formato dello stato inviato di Porta3 diventa il seguente:

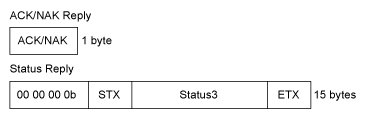

STATUS3
(Modo Compatibilità)
(Modo Standard)

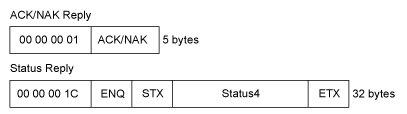

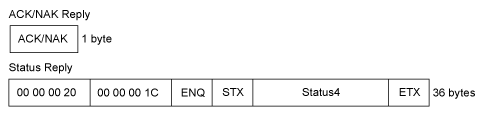

STATUS4
(Modo compatibilità)
(Modo Standard)

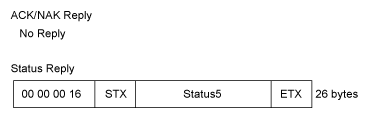

STATUS5
(Modo Compatibilità)
(Modo Standard)
[BCC]
Abilita o disabilita la funzione BCC Check (Controllo BCC).
Disponibile solo se si è selezionato [STATUS5] nel menu [Controllo flusso].
[Ritardo risposta ENQ]
Impostare il periodo di ritardo per la risposta con lo stato alla richiesta di stato del comando ENQ.
Questo può essere impostato solo se è stato selezionato qualcosa di diverso da [STATUS4] nel menu [Controllo flusso].
L'intervallo di impostazione va da 0 a 9999 ms.

•
Normalmente, mantenere questa impostazione al valore iniziale.
[Status4 Cyclic Response]
Consente di impostare l'intervallo per la risposta di stato ciclica.
Questo può essere impostato solo se è stato selezionato [STATUS4] nel menu [Controllo flusso].
L'intervallo di impostazione va da 100 a 999 ms.
[Proxy (LAN)]
Imposta un proxy.

•
Il proxy impostato qui è condiviso con le impostazioni in [Wi-Fi] > [Impostazione Wi-Fi] > [Proxy (Wi-Fi)].
Le opzioni disponibili sono le seguenti:
[Abilitato]
Abilita o disabilita l'utilizzo del proxy.

•
Per abilitare un proxy, è necessario impostare [Server] e [Escludi].
[Server]
Imposta il nome o l'indirizzo IP del server proxy.
Esempio: http://192.168.1.11:3128

•
Il server deve essere impostato con un nome o un indirizzo IP e numero di porta validi.
•
Tenere premuto "." per immettere i due punti (:).
[Escludi]
Imposta i nomi, gli indirizzi IP o i domini per l'esclusione del proxy.

•
Poiché questa impostazione deve includere "127.0.0.1" e "localhost", queste 2 voci sono già precompilate quando compare la schermata delle impostazioni. È possibile aggiungere valori delimitati da virgole.
