Interfaccia RS-232C

Questa interfaccia è conforme allo standard RS-232C.

Specifiche di base
ASCII asincrono	Comunicazione half-duplex Comunicazione bidirezionale
Velocità di trasmissione dati	2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
Tipo di trasmissione	Start, b1, b2, b3, b4, b5, b6, b7, b8, Stop   • "b8" viene omesso se si utilizzano 7 bit orientati.
Lunghezza dati	7 o 8 bit (selezionati)
Bit di stop	1 o 2 bit (selezionati)
Bit di parità	DISPARI, PARI, NESSUNO (selezionati)
Codici usati	Codici caratteri ASCII 7 bit Elemento grafico 8 bit
Codici di controllo	STX (02H), ETX (03H), ACK (06H), NAK (15H)
Connettore	DB-9S femmina o equivalente
Livello segnale	Alto = da +5 a +12 V, bassi = da -5 a -12 V
Protocollo	READY/BUSY Multi, XON/XOFF Multi, STATUS3, STATUS4, STATUS5

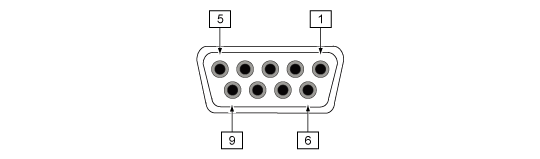

Specifiche pin connettore
N. pin	I/O	Descrizione
1	-	Data Carrier Detect
2	Ingresso	Dati ricevuti
3	Uscita	Dati in trasmissione
4	Uscita	Data Terminal Ready
5	Riferimento	Massa Segnale
6	Ingresso	DSR (Data Set ready) Set di dati pronto
7	Uscita	RTS (Request to Send) Richiesta di Trasmissione
8	Ingresso	CTS (Clear To Send) Pronto all'invio
9	-	Non collegato

Specifiche cavo
Connettore cavo	DB-9 maschio o equivalente
Lunghezza cavo	5 m (16,4 piedi) o meno

• Quando si utilizza il comando READY/ BUSY, assicurarsi che il prodotto sia acceso prima di inviare i dati dall'host. • Con protocolli di comunicazione quali XON/XOFF, STATUS3, STATUS4 or STATUS5, si verifica l'errore buffer di ricezione pieno quando i dati ricevuti superano la dimensione del buffer di ricezione (2,95 MB). Quando si inviano dati, monitorare lo stato del prodotto e assicurarsi che la dimensione dei dati inviati sia inferiore a 2,95 MB. • Viene rilevato un errore di parità dopo aver ricevuto il comando <A> con il codice di inizio. • Le specifiche sono soggette a modifiche senza preavviso.
