Компоненты принтера

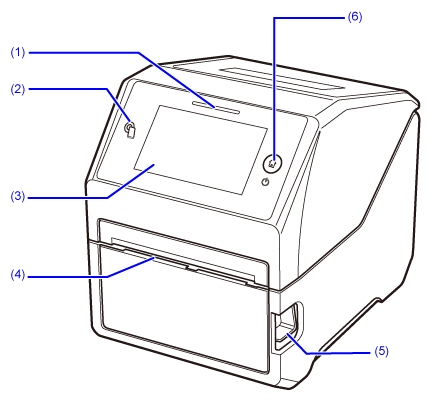

Вид спереди

(1) Светодиодный индикатор состояния

(2) Антенна NFC

(3) Дисплей/сенсорная панель

(4) Отверстие выхода этикетки

(5) Защелки для открытия крышки

(6) Кнопка (вкл/домой)

Чтобы включить устройство, нажмите кнопку (вкл/домой), пока светодиод не загорится синим.

Когда устройство включено, нажмите кнопку (вкл/домой), чтобы переключиться на главный экран. (Главный экран не отображается, пока в устройстве есть невыполненные задания печати).

Чтобы выключить устройство, удерживайте кнопку (вкл/домой) более 2 сек, а затем следуйте инструкциям на экране.

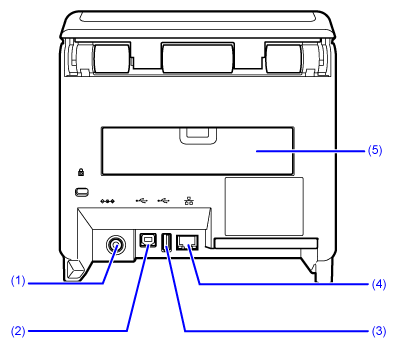

Вид сзади

(1) Разъем для шнура питания

Перед подключением убедитесь, что напряжение переменного тока в вашем регионе соответствует показателям: 100-240 В, 50-60 Гц.

(2) USB-гнездо (тип B)

Для подключения устройства к компьютеру используется USB-интерфейс.

(3) USB-гнездо (тип A)

Вы можете использовать USB-накопитель для получения данных журнала событий и информации о настройках, а также для установки сертификатов.

Также можно подключить другие устройства, такие как сканер штрихкода или клавиатуру.

• Обязательно проверьте USB-накопитель на вирусы перед его подключением его к устройству. Компания SATO не несет ответственности за любые сбои в работе устройства, вызванные проникновением вируса через USB-накопитель.

(4) Разъем для LAN

Используйте для подключения устройства к беспроводной локальной сети (LAN).

(5) Отверстие для этикеток, уложенных гармошкой

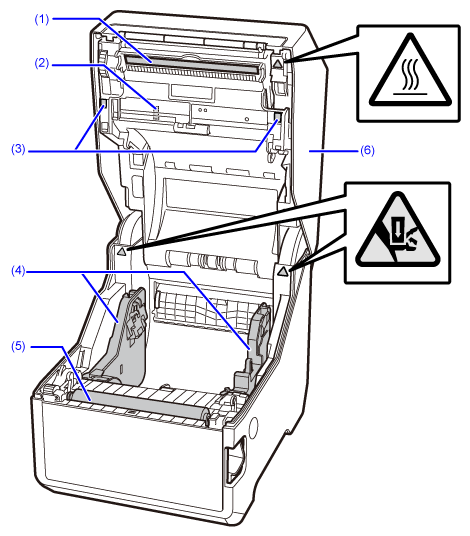

Вид изнутри

(1) Печатающая головка (изнашивающая часть)

Отвечает за перенос изображения на материал. Регулярно очищайте печатающую головку.

(2) USB-гнездо (тип A)

Вы можете использовать USB-накопитель для автоматического резервного копирования информации, используя функцию автоматического клонирования.

Гнездо находится на нижней стороне верхней крышки. Отодвиньте части (3), на которых есть гравировка, внутрь верхней крыши, снимите крышку, которая крепится винтами, а затем вставьте USB-накопитель.

• Обязательно проверьте USB-накопитель на вирусы перед его подключением его к устройству. Компания SATO не несет ответственности за любые сбои в работе устройства, вызванные проникновением вируса через USB-накопитель.

• USB-накопитель, который можно подключить внутри устройства, может быть такого размера: ◦ Длина до 68 мм (2.68 дюймов) (без учета металлической части разъема) ◦ Ширина до 27.6 мм (1.09 дюймов) ◦ Толщина до 8.6 мм (0.34 дюймов)

(3) Гравировка

Гравировка есть (крышка загрузки риббона открыта) на комбинированной модели прямой термопечати/термотрансферной печати.

(4) Направляющая рулона

(5) Резиновый валик (изнашивающая часть)

(6) Верхняя крышка

---
