Загрузка рулона (если установлен опциональный отделитель)

Просмотр видео здесь (без звука).

Данный раздел поясняет, как загрузить выбранный рулон [Устройство подачи] в режиме печати, если установлен опциональный отделитель. Если вы выбрали [Непрерывная] в режиме печати, метод загрузки будет стандартным.

• Печатающая головка и окружающие ее детали во время печати нагреваются. Не меняйте рулон сразу же после завершения печати. • Касание незащищенной руки края печатающей головки может привести к травме.

• В режиме отделителя нельзя работать с этикетками с перфорацией, так как перфорационная линия влияет на функцию отделителя.

　

Посмотрите видеоруководство по указанным ниже процедурам.

1.	Нажмите на защелку крышки (1), чтобы открыть верхнюю крышку (2).

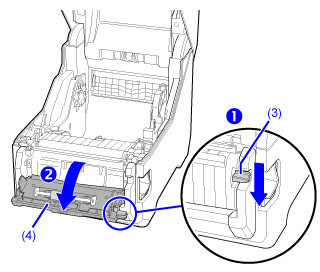

2.	Нажмите на рычаг крышки отделителя (3), чтобы поднять крышку отделителя (4) .

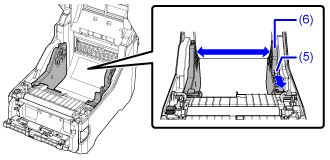

3.	Оттягивая рычажок(5), переместите направляющую рулона вправо (6), чтобы отрегулировать ширину направляющей рулона по ширине рулона.

4.	Загрузка рулона

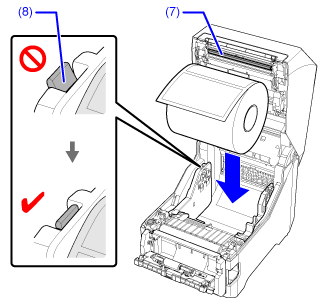

Загрузите рулон сверху, чтобы сторона для печати была обращена к печатающей головке (7).

Если рулон загружен правильно, створки (8) поднимаются.

• Есть два направления перемотки рулона. Рисунок для рулона с лицевой стороной наружу.

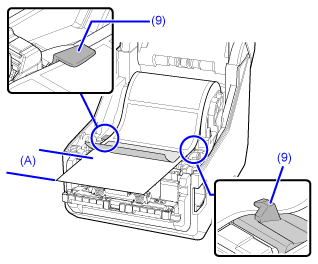

5.	Отделите примерно 20 см (7.87 дюймов) ленты эикеток от подложки и протяните эту часть в отделитель под левой и правой направляющими(9).

6.	Закройте верхнюю крышку.

Нажмите на верхнюю крышку с обоих концов и плотно закройте ее до щелчка.

• Чтобы не прищемить пальцы, осторожно закрывайте верхнюю крышку.

7.	Протяните этикетку с подложкой через зазор (отверстие) между крышкой отделителя и отверстием выхода этикетки, , закройте крышку отделителя .

8.	Слегка потяните за подложку, чтобы рулон не провисал.

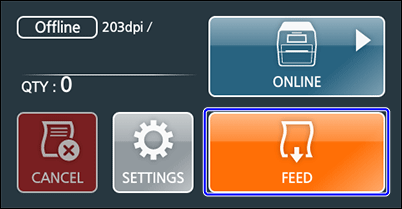

9.	Нажмите, [ПЕРЕВОД] чтобы подать рулон на начальное положение печати.

10.	Нажмите, [В СЕТИ] чтобы устройство перешло в онлайн-режим.

---
