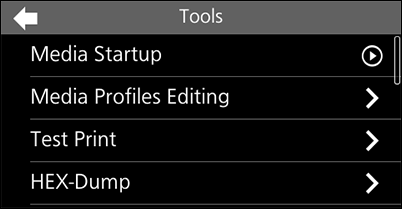

Меню [Инструменты]

Следующие настройки доступны в меню: [Инструменты]:

[Запуск носителя]

Вы можете выполнить единоразовые настройки всех параметров печати для конкретного типа расходного материала.

Нажмите [Запуск носителя] и выполните настройки в соответствии с инструкциями на экране. На последнем экране нажмите [ПРИМЕНИТЬ], чтобы применить настройки к устройству.

Доступны следующие настройки: результаты функции Media Startup отображаются в каждом элементе настройки.

•	[Печать] > [Тип носителя]

•	[Печать] > [Режим печати]

•	[Печать] > [Скорость]

•	[Печать] > [Тип датчика]

•	[Печать] > [Черное]

•	Элементы настроек в [Печать] > [Расширенная] > [Калибровать]

•	Элементы настроек в [Печать] > [Расширенная] > [Предупреждение об отходах этикеток]

• Чтобы отменить настройки, нажмите кнопку (вкл/домой) во время выполнения настроек или нажмите [Отмена] на последнем экране.

[Редактирование профилей носителя]

Настройки печати можно зарегистрировать как профили материалов для каждого типа материала, а затем выбрать необходимый профиль одним нажатием на главном экране.

Доступны следующие настройки:

[Регистрация профилей носителя]

Зарегистрируйте настройки печати в качестве профилей материалов для каждого типа материала. Вы можете зарегистрировать максимум 5 профилей материалов.

Доступны следующие настройки, которые можно зарегистрировать в профилях материалов:

•	[Печать] > [Тип носителя]

•	[Печать] > [Режим печати]

•	[Печать] > [Скорость]

•	[Печать] > [Тип датчика]

•	[Печать] > [Черное]

•	Элементы настроек в [Печать] > [Расширенная] > [Калибровать]

•	Элементы настроек в [Печать] > [Расширенная] > [Предупреждение об отходах этикеток]

Чтобы зарегистрировать новый профиль, коснитесь элементов, отображаемых как [Не зарегистрирован]. Чтобы отредактировать зарегистрированный профиль материала, коснитесь элемента с названием профиля. Выполните настройки в соответствии с инструкциями на экране. Нажмите [Регистр] на последнем экране подтверждения, чтобы зарегистрировать профиль материала.

На главном экране появляется значок зарегистрированного профиля материала. Нажмите на значок, чтобы применить настройки к устройству.

• Чтобы отменить настройки, нажмите кнопку (вкл/домой) во время выполнения настроек или нажмите [Отмена] на последнем экране. • Если значения, которые невозможно применить, включены в настройки устройства, то во время попытки применить профиль материала эти значения не будут отображаться.

[Удалить профили носителя]

Удалить зарегистрированный профиль материала.

Нажмите на профиль материала, чтобы удалить его, а затем нажмите в сообщении подтверждения.

При удалении профиля материала также удаляется значок профиля материала, который отображается на главном экране.

[Проверка печати]

Выполните пробную печать.

Доступны следующие настройки:

[Завод. конфигурация]

Выполните пробную печать с заводскими настройками.

1.	Проверьте и выполните настройки, как указано в меню [Завод. конфигурация].

2.	Нажмите , чтобы начать пробную печать. Нажмите , чтобы приостановить печать.

Чтобы остановить пробную печать, сначала приостановите печать, а затем нажмите .

　

Доступны следующие настройки:

Ширина этикетки

Отображается значение ширины этикетки, необходимой для пробной печати.

Необходимая ширина этикетки составляет 101,6 мм. (4 дюйма) для [длинных этикеток].

Шаг

Отрегулируйте положение печати в продольном (вертикальном) направлении.

Диапазон настроек зависит от разрешения печати устройства.

Диапазон настроек следующий:

Разрешение	Диапазон настроек
203 точки на дюйм (1 точка = 0.125 мм (0.0049 дюймов))	от -30 до +30 точек
305 точек на дюйм (1 точка = 0.083 мм (0.0033 дюйма))	от -45 до +45 точек

При уменьшении заданного значения положение печати смещается в направлении подачи.

При увеличении заданного значения печати смещается в направлении, обратном направлению подачи.

Смещение

Отрегулируйте положение отрыва / положение разреза / положение остановки при работе с отделителем.

Диапазон настроек зависит от разрешения печати устройства.

Диапазон настроек следующий:

Разрешение	Диапазон настроек
203 точки на дюйм (1 точка = 0.125 мм (0.0049 дюймов))	от -30 до +30 точек
305 точек на дюйм (1 точка = 0.083 мм (0.0033 дюйма))	от -45 до +45 точек

При уменьшении заданного значения положение остановки смещается в направлении подачи.

При увеличении заданного значения положение остановки смещается в направлении, обратном направлению подачи.

Коррекция черного

Точная настройка яркости пробной печати.

0 самый светлый уровень, 99 - самый темный.

• Вы можете изменить единицы измерения на точки, дюймы или мм в [Система] > [Региональные] > [Единицы измерения] меню. • Изменения этой настройки связаны с аналогичными настройками в других меню и изменяются одновременно для каждого вида пробной печати в соответствующих [Проверка печати] меню. • Настройки связаны с [Шаг], [Смещение], и [Коррекция черного] изменяются одновременно с настройками в [Печать] > [Расширенная] > [Корректировка] меню.

[Список настроек]

Распечатать информацию о настройках устройства.

1.	Проверьте и выполните настройки, как указано в меню [Список настроек].

2.	Нажмите , чтобы начать пробную печать. Нажмите , чтобы приостановить печать.

Чтобы остановить пробную печать, приостановите печать, а затем нажмите .

　

Доступны следующие настройки:

Категория

Выберите категорию из списка.

Доступны следующие опции:

◦

[Все]

◦	[Сведения]

◦

[Печать]

◦	[Интерфейс]

◦	[Приложения]

◦

[Система]

Ширина этикетки

Отображается значение ширины этикетки, необходимой для пробной печати.

Необходимая ширина этикетки оставляет 50,8 мм (2 дюйма) для [Маленькая].

Длина этикетки

Задайте длину одной этикетки, используемой для пробной печати.

Диапазон настроек зависит от разрешения печати устройства.

Диапазон настроек следующий:

Разрешение	Диапазон настроек
203 точки на дюйм (1 точка = 0.125 мм (0.0049 дюймов))	от 400 до 1 600 точек
305 точек на дюйм (1 точка = 0.083 мм (0.0033 дюйма))	от 600 до 2 400 точек

Шаг

Отрегулируйте положение печати в продольном (вертикальном) направлении.

Диапазон настроек зависит от разрешения печати устройства.

Диапазон настроек следующий:

Разрешение	Диапазон настроек
203 точки на дюйм (1 точка = 0.125 мм (0.0049 дюймов))	от 30 до +30 точек
305 точек на дюйм (1 точка = 0.083 мм (0.0033 дюйма))	от -45 до +45 точек

При уменьшении заданного значения положение печати смещается в направлении подачи.

При увеличении заданного значения положение печати смещается в направлении, обратном направлению подачи.

Смещение

Установите положение отрыва / положение разреза / положение остановки при работе с отделителем.

Диапазон настроек зависит от разрешения печати устройства.

Диапазон настроек следующий:

Разрешение	Диапазон настроек
203 точки на дюйм (1 точка = 0.125 мм (0.0049 дюймов))	от 30 до +30 точек
305 точек на дюйм (1 точка = 0.083 мм (0.0033 дюйма))	от -45 до +45 точек

При уменьшении заданного значения положение остановки смещается в направлении подачи.

При увеличении заданного знасения положение остановки смещается в направлении, обратном направлению подачи.

Коррекция черного

Точная настройка яркости образца пробной печати.

0 самый светлый, а 99 самый темный.

• Вы можете изменить единицы измерения на точки, дюймы или мм в [Система] > [Региональные] > [Единицы измерения] меню. • Изменения этой настройки связаны с аналогичными настройками в других меню и изменяются одновременно для каждого вида пробной печати в соответствующих [Проверка печати] меню. • Настройки связаны с [Шаг], [Смещение], и [Коррекция черного] изменяются одновременно с настройками в [Печать] > [Расширенная] > [Корректировка] меню.

[Настройка QR]

Распечатать информацию о настройках устройства с помощью QR-кода.

1.	Проверьте и выполните настройки, как указано в меню [Настройка QR].

2.	Нажмите , чтобы начать пробную печать. Нажмите , чтобы приостановить печать.

Чтобы остановить пробную печать, приостановите печать, а затем нажмите .

　

Доступны следующие настройки:

Категория

Выберите категорию из списка.

Доступны следующие опции:

◦

[Все]

◦	[Сведения]

◦

[Печать]

◦	[Интерфейс]

◦	[Приложения]

◦

[Система]

Ширина этикетки

Отображается значение ширины этикетки, необходимой для пробной печати.

Необходимая ширина этикетки 50,8 мм (2 дюйма) для [Маленькая].

Длина этикетки

Установите длину одной этикетки, используемой для пробной печати.

Диапазон настроек зависит от разрешения печати устройства.

Диапазон настроек следующий:

Разрешение	Диапазон настроек
203 точки на дюйм (1 точка = 0.125 мм (0.0049 дюймов))	от 400 до 1 600 точек
305 точек на дюйм (1 точка = 0.083 мм (0.0033 дюйма))	от 600 до 2 400 точек

Шаг

Отрегулируйте положение печати в продольном (вертикальном) направлении.

Диапазон настроек зависит от разрешения печати устройства.

Диапазон настроек следующий:

Разрешение	Диапазон настроек
203 точки на дюйм (1 точка = 0.125 мм (0.0049 дюймов))	от -30 до +30 точек
305 точек на дюйм (1 точка = 0.083 (0.0033 дюйма))	от -45 до +45 точек

При уменьшении заданного значения положение печати смещается в направлении подачи.

При увеличении заданного значения положение печати смещается в направлении, обратном направлению подачи.

Смещение

Отрегулируйте положение отрыва / положение разреза / положение остановки при работе с отделителем.

Диапазон настроек зависит от разрешения печати устройства.

Диапазон настроек следующий:

Разрешение	Диапазон настроек
203 точки на дюйм (1 точка = 0.125 мм (0.0049 дюймов))	от -30 до +30 точек
305 точек на дюйм (1 точка = 0.083 мм (0.0033 дюйма))	от -45 до +45 точек

При уменьшении заданного значения положение остановки смещается в направлении подачи.

При увеличении заданного значения положение остановки смещается в направлении, обратном направлению подачи.

Коррекция черного

Точная настройка яркости пробной печати.

0 самый светлый уровень, 99 - самый темный.

• Вы можете изменить единицы измерения на точки, дюймы или мм в [Система] > [Региональные] > [Единицы измерения] меню. • Изменения этой настройки связаны с аналогичными настройками в других меню и изменяются одновременно для каждого вида пробной печати в соответствующих [Проверка печати] меню. • Настройки связаны с [Шаг], [Смещение], и [Коррекция черного] изменяются одновременно с настройками в [Печать] > [Расширенная] > [Корректировка] меню.

[Датчик бумаги]

Распечатать результат определения уровня датчика этикетки.

1.	Проверьте и выполните настройки, как указано в меню [Датчик бумаги].

2.	Нажмите , чтобы начать пробную печать. Нажмите , чтобы приостановить печать.

Чтобы остановить пробную печать, приостановите печать, а затем нажмите .

　

Доступны следующие настройки:

Ширина этикетки

Отображается значение ширины этикетки, необходимой для пробной печати.

Необходимая ширина этикетки 50.8 мм (2 дюйма) для [Маленькая].

Длина этикетки

Задайте длину одной этикетки, используемой для пробной печати.

Диапазон настроек зависит от разрешения печати продукта.

Диапазон настроек следующий:

Разрешение	Диапазон настроек
203 точки на дюйм (1 точка = 0.125 мм (0.0049 дюймов))	от 400 до 1 600 точек
305 точек на дюйм (1 точка = 0.083 мм (0.0033 дюйма))	от 600 до 2 400 точек

Шаг

Отрегулируйте положение печати в продольном (вертикальном) направлении.

Диапазон настроек зависит от разрешения печати устройства.

Диапазон настроек следующий:

Разрешение	Диапазон настроек
203 точки на дюйм (1 точка = 0.125 мм (0.0049 дюймов))	от -30 до +30 точек
305 точек на дюйм (1 точка = 0.083 мм (0.0033 дюйма))	от -45 до +45 точек

При уменьшении заданного значения положение печати смещается в направлении подачи.

При увеличении заданного значения положение печати смещается в направлении, обратном направлению подачи.

Смещение

Отрегулируйте положение отрыва / положение разреза / положение остановки при работе с отделителем.

Диапазон настроек зависит от разрешения печати устройства.

Диапазон настроек следующий:

Разрешение	Диапазон настроек
203 точки на дюйм (1 точка = 0.125 мм (0.0049 дюймов))	от -30 до +30 точек
305 точек на дюйм (1 точка = 0.083 мм (0.0033 дюйма))	от -45 до +45 точек

При уменьшении заданного значения положение остановки смещается в направлении подачи.

При увеличении заданного значения положение остановки смещается в направлении, обратном направлению подачи.

Коррекция черного

Точная настройка яркости пробной печати.

0 самый светлый уровень, 99 - самый темный.

• Вы можете изменить единицы измерения на точки, дюймы или мм в [Система] > [Региональные] > [Единицы измерения] меню. • Изменения этой настройки связаны с аналогичными настройками в других меню и изменяются одновременно для каждого вида пробной печати в соответствующих [Проверка печати] меню. • Настройки связаны с [Шаг], [Смещение], и [Коррекция черного] изменяются одновременно с настройками в [Печать] > [Расширенная] > [Корректировка] меню.

[Адрес БД]

Распечатать BD-адрес.

1.	Проверьте и отрегулируйте настройки, как указано в меню [Адрес БД].

2.	Нажмите , чтобы начать пробную печать. Нажмите , чтобы приостановить печать.

Чтобы остановить пробную печать, приостановите печать, а затем нажмите .

　

Доступны следующие настройки:

Ширина этикетки

Отображается значение ширины этикетки, необходимой для пробной печати.

Необходимая ширина этикетки составляет 101,6 мм (4 д.йма) для [Большая].

Шаг

Отрегулируйте положение печати в продольном (вертикальном) направлении.

Диапазон настроек зависит от разрешения печати устройства.

Диапазон настроек следующий:

Разрешение	Диапазон настроек
203 точки на дюйм (1 точка = 0.125 мм (0.0049 дюймов))	от -30 до +30 точек
305 точек на дюйм (1 точка = 0.083 мм (0.0033 дюйма))	от -45 до +45 точек

При уменьшении заданного значение положение печати смещается в направлении подачи.

При увеличении заданного значение положение печати перемещается в направлении, обратном направлению подачи.

Смещение

Отрегулируйте положение отрыва / положение разреза / положение остановки при работе с отделителем.

Диапазон настроек зависит от разрешения печати устройства.

Диапазон настроек следующий:

Разрешение	Диапазон настроек
203 точки на дюйм (1 точка = 0.125 мм (0.0049 дюймов))	от -30 до +30 точек
305 точек на дюйм (1 точка = 0.083 мм (0.0033 дюйма))	от -45 до +45 точек

При уменьшении заданного значения положение остановки смещается в направлении подачи.

При увеличении заданного значения положение остановки перемещается в направлении, обратном направлению подачи.

Коррекция черного

Точная настройка яркости пробной печати.

0 самый светлый уровень, 99 - самый темный.

• Вы можете изменить единицы измерения на точки, дюймы или мм в [Система] > [Региональные] > [Единицы измерения] меню. • Изменения этой настройки связаны с аналогичными настройками в других меню и изменяются одновременно для каждого вида пробной печати в соответствующих [Проверка печати] меню. • Настройки связаны с [Шаг], [Смещение], и [Коррекция черного] изменяются одновременно с настройками в [Печать] > [Расширенная] > [Корректировка] меню.

[HEX-Dump]

Данные печати или содержимое приёмного буфера возможно сохранить в виде файлов-дампов на USB-накопителе.

Доступны следующие настройки:

[Режим дампа в шестнадцатеричным формате]

Включить или отключить режим файлов-дампов.

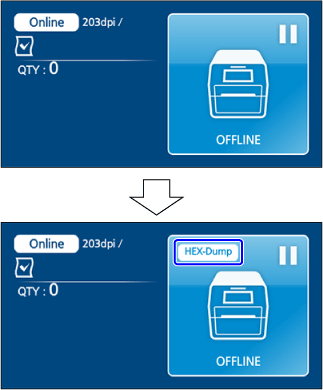

Если включить [Режим дампа в шестнадцатеричным формате], устройство распечатывает полученные данные и одновременно генерирует файл-дамп.

Если отключить данный режим, то файл можно проверить на экране.

• Если включен режим [Режим дампа в шестнадцатеричным формате], [HEX-Dump] появляется на экранах и в онлайн, и в офлайн-режиме. • Вы можете сохранить максимум 10 полученных файлов данных для каждого интерфейса. В зависимости от размера файла вы можете сохранить не больше 10 файлов. • Детали файлов, сгенерированных внутри файла-дампа устройства: BT00xx.bin Данные, полученные через Bluetooth. LAN00xx.bin Данные, полученные через локальную сеть. NFC00xx.bin Данные, полученные через NFC. PIPE00xx.bin Данные, полученные данные через канал. SCI00xx.bin Данные, полученные через RS-232C. USB00xx.bin Данные, полученные через USB. WIFI00xx.bin Данные, полученные через беспроводную локальную сеть. • Даже если включить [Режим дампа в шестнадцатеричным формате], при перегрузке устройства он отключится.

[Дамп буфера]

Сохранить содержимое приемного буфера на устройстве.

Это можно сделать, если отключить [Режим дампа в шестнадцатеричным формате].

Нажмите [ЗАПУСК] на экране запуска, чтобы сохранить данные на устройстве.

Сохраните содержимое приемного буфера на устройстве.

• Файлы данных приемного буфера генерируются для каждого интерфейса. • Детали файла, сгенерированного внутри файла-дампа: BT0001.bin Содержимое приемного буфера для Bluetooth. LAN0001.bin Содержимое приемного буфера для локальной сети. NFC0001.bin Содержимое приемного буфера для NFC. PIPE0001.bin Содержимое приемного буфера для канала. SCI0001.bin Содержимое приемного буфера для RS-232C. USB0001.bin Содержимое приемного буфера для USB. WIFI0001.bin Содержимое приемного буфера для беспроводной локальной сети. • Если еще раз нажать [Дамп буфера], то существующий файл будет перезаписан.

[Файлы журнала]

Доступны следующие настройки:

[Копировать]

Скопируйте лог-файлы устройства на USB-накопитель.

Можно сделать только в том случае, если в USB-гнездо (тип A), которое находится на задней панели устройства, вставить USB-накопитель.

• Обязательно проверьте USB-накопитель на вирусы перед его подключением его к устройству. Компания SATO не несет ответственности за любые сбои в работе устройства, вызванные проникновением вируса через USB-накопитель.

Процедура копирования лог-файлов:

1.	Выберите тип файла из списка, чтобы скопировать его.

◦

buff/

Содержимое буфера, сохраненное после выполнения [Дамп буфера].

◦

hexdump/

Полученные данные сгенерированы с помощью [Режим дампа в шестнадцатеричным формате].

2.	Нажмите на файл, чтобы скопировать его. Название выбранного файла подсвечивается.

3.	Нажмите , чтобы скопировать выбранный файл на USB-накопитель.

• Если включен режим [Режим дампа в шестнадцатеричным формате], для появления файлов может потребоваться немного времени.

[Удалить]

Удалить лог-файлы устройства.

Процедура удаления лог-файлов:

1.	Нажмите на тип файла из списка, чтобы удалить его.

◦

buff/

Содержимое буфера, сохраненное после выполнения [Дамп буфера].

◦

hexdump/

Полученные данные сгенерированы с помощью [Режим дампа в шестнадцатеричным формате].

2.	Нажмите на файл, чтобы удалить его. Название выбранного файла подсвечивается.

3.	Нажмите , чтобы удалить выбранный файл.

• Если включен режим [Режим дампа в шестнадцатеричным формате], то для появления файлов может потребоваться немного времени.

[Печать]

Распечатать файл-дамп лог-файлов устройства.

Процедура печати лог-файлов:

1.	Нажмите на тип файла из списка, чтобы распечатать его.

◦

buff/

Содержимое буфера, сохраненное после выполнения [Дамп буфера].

◦

hexdump/

Полученные данные сгенерированы с помощью [Режим дампа в шестнадцатеричным формате].

2.	Нажмите на файл, чтобы распечатать его. Появится экран офлайн-режима.

3.	Нажмите [В СЕТИ], чтобы начать печать.

• Для печати содержимого файла может потребоваться много этикеток.

• Если включен режим [Режим дампа в шестнадцатеричным формате], для появления файлов может потребоваться немного времени.

[Сброс]

Выполните сброс настроек и данных на устройстве.

Доступны следующие настройки:

[Данные]

Выполните сброс данных, сохраненных в устройстве.

Данные, которые будут сброшены, это шрифты и графика, зарегистрированные на устройстве.

Если выбрать [Данные], появится экран подтверждения сброса.

Нажмите , чтобы выполнить сброс. Когда сброс будет завершен, устройство перезапустится.

• Обычно нет необходимости выполнять сброс. При сбросе данных можно изменить настройки печати.

[Данные и параметры]

Выполнить сброс данных и заданных значений.

Данные, которые будут сброшены, это шрифты и графика, зарегистрированные на устройстве.

Выберите настройки для сброса.

Доступны следующие опции:

Сброс пользователем

Сбросить данные и заданные значения.

Пользовательский сброс (-Интерфейс)

Сбросить данные и заданные значения, за исключением настроек интерфейса.

Сброс к заводским настройкам

Сброс до заводских настроек по умолчанию.

Сброс на заводские настройки (-Интерфейс)

Сбросьте настройки, за исключением настроек интерфейса, до заводских настроек по умолчанию.

Интерфейс

Сбросьте данные и заданные значения для настроек интерфейса.

Печать

Сбросьте данные и заданные значения в меню [Печать].

При выборе данных или настроек для сброса появляется экран для подтверждения сброса.

Нажмите , чтобы выполнить сброс.

Когда сброс будет завершен, устройство перезапустится.

[Проверка]

Выберите данные или настройки, которые хотите сбросить.

Доступны следующие опции:

Сброс пользователем

Выполнить сброс заданных значений.

Пользовательский сброс (-Интерфейс)

Выполнить сброс заданных значений, за исключением настроек интерфейсов.

Сброс к заводским настройкам

Сброс до заводских настроек по умолчанию.

Сброс на заводские настройки (-Интерфейс)

Сбросьте настройки, за исключением настроек интерфейсов, до заводских настроек по умолчанию.

Интерфейс

Сбросьте заданные значения настроек интерфейсов.

Печать

Сбросьте настройки в меню [Печать].

При выборе значений или настроек для сброса появляется экран для подтверждения сброса.

Нажмите , чтобы выполнить сброс.

Перезапустите устройство после завершения сброса.

[Профили]

Управление индивидуальным профилем настроек устройства.

Текущее название профиля отображается в меню [Загрузить] и [Сохранить].

Доступны следующие настройки:

[УДАЛИТЬ]

Удалить зарегистрированный профиль.

Процедуру нельзя выполнить, если зарегистрированных профилей нет.

Процедура удаления:

1.	Нажмите на профиль, который нужно удалить.

2.	Нажмите в сообщении.

Название профиля удаляется из списка.

[Загрузить]

Импортировать зарегистрированный профиль.

Процедура недоступна, если зарегистрированного профиля нет.

Процедура импортирования:

1.	Нажмите на профиль для загрузки.

2.	Нажмите в сообщении.

[Сохранить]

Перезаписать и сохранить текущие настройки устройства в зарегистрированном профиле.

Процедура недоступна, если зарегистрированного профиля нет.

На экране отображается список профилей, зарегистрированных в устройстве.

Процедура перезаписи и сохранения:

1.	Нажмите на профиль, который будет перезаписываться.

2.	Нажмите в сообщении.

[Сохранить как]

Зарегистрировать текущие настройки продукта в качестве нового профиля.

Введите название, под которым хотите зарегистрировать профиль.

Можно ввести максимум 32 символа. Можно использовать буквы(заглавные и строчные), цифры и символы.

Нажмите на экранной клавиатуре для подтверждения.

Название нового профиля появится в списках [Сохранить], [Загрузить] и [При запуске].

[При запуске]

Выберите профиль для загрузки при запуске устройства.

Процедура недоступна, если зарегистрированного профиля нет.

Процедура загрузки:

1.	Нажмите на профиль для загрузки при запуске устройства.

2.	Нажмите в сообщении.

[Служба]

Элементы настройки данного меню предназначены для технического обслуживания устройства..

Строго для использования авторизованным обслуживающим персоналом SATO.

[Завод. конфигурация]

Элементы настройки данного меню предназначены для завода-изготовителя.

Строго для использования авторизованным обслуживающим персоналом SATO.

[Опрос сайта Wi-Fi]

Выполнить мониторинг уровня сигнала для каждой точки доступа и отобразить или распечатать результаты обзора.

Эта информация отображается только в том случае, если установлен опциональный комплект wireless LAN/Bluetooth.

Доступны следующие опции:

SiteSurveyDisp.

Отобразить уровень сигнала для каждой точки доступа.

SiteSurveyPrint

Распечатать данные об уровне сигнала для каждой точки доступа.

[Установить сертификаты]

Установите сертификаты, которые используются для аутентификации Wi-Fi и HTTPS.

Возможно только в том случае, если в USB-гнездо (тип A), которое находится на задней панели устройства, вставлен USB-накопитель.

• Обязательно проверьте USB-накопитель на вирусы перед его подключением его к устройству. Компания SATO не несет ответственности за любые сбои в работе устройства, вызванные проникновением вируса через USB-накопитель.

Доступны следующие настройки:

HTTPS

Устанавить сертификаты HTTPS с USB-накопителя.

Корневой узел ЦС Wi-Fi

Устанавить корневые сертификаты Wi-Fi с USB-накопителя.

Клиент Wi-Fi

Устанавить клиентские сертификаты Wi-Fi с USB-накопителя.

Закрытый ключ Wi-Fi

Устанавить персональный ключ Wi-Fi с USB-накопителя.

EAP-Файл FAST PAC

Устанавить пакетный файл EAP-FAST с USB-накопителя.

Процедура установки сертификатов и пакетных файлов:

1.	Сохраните сертификаты в корневой папке на USB-накопителе.

Допустимы файлы с таким расширением:

◦	.pem, .crt, .cer, .der для корневых и клиентских сертификатов в формате PEM или DER

◦	.pfx and .p12 для клиентских сертификатов в формате PKCS #12

◦	.prv and .key для персональных ключей в формате PEM / PKCS #8

◦	.pac для пакетных файлов

2.	Вставьте USB-накопитель в USB-гнездо (тип A), которое находится на задней панели устройства.

3.	Перейдите в меню [Настройки] > [Инструменты] > [Установить сертификаты].

4.	Нажмите на сертификат, который вы хотите установить. См. описание элемента выше.

5.	Нажмите на сертификат из списка.

[Удалить сертификаты]

Удалить сертификаты, которые использовались для аутентификации Wi-Fi и HTTPS.

HTTPS

Удаление установленных сертификатов HTTPS.

Корневой узел ЦС Wi-Fi

Удаление установленных корневых сертификатов Wi-Fi.

Клиент Wi-Fi

Удаление установленных клиентских сертификатов Wi-Fi.

Закрытый ключ Wi-Fi

Удаление установленного персонального ключа Wi-Fi.

EAP-Файл FAST PAC

Удаление установленного пакетного файла EAP-FAST.

Процедура удаления сертификатов и пакетных файлов:

1.	Перейдите в меню [Настройки] > [Инструменты] > [Удалить сертификаты].

2.	Нажмите на сертификат, который вы хотите удалить. См. описание элемента выше.

3.	Нажмите в сообщении.

[Клонирование]

Скопируйте текущие настройки устройства и данные, загруженные на USB-накопитель.

Доступно только в том случае, если в USB-гнездо(тип A), которое находится на задней панели устройства, вставить USB-накопитель.

• Обязательно проверьте USB-накопитель на вирусы перед его подключением его к устройству. Компания SATO не несет ответственности за любые сбои в работе устройства, вызванные проникновением вируса через USB-накопитель.

Эта функция используется для применения настроек текущего устройства и их установки в новом устройстве. Или в случае установки несколько устройств с одинаковыми настройками.

Доступны следующие опции:

Обычная

Скопируйте настройки устройства и данные, за исключением информации о сети, на USB-накопитель. Выберите именно такой вариант, когда вы устанавливаете несколько устройств, которые подключены через сеть, с одинаковыми настройками.

Incl. LAN/Wi-Fi

Скопируйте настройки устройства и данные, в том числе информацию о сети (за исключением IP-адреса), на USB-накопитель. Выберите именно такой вариант, когда вы устанавливаете несколько устройств, которые будут подключаться к одной сети, с одинаковыми настройками.

Incl. LAN/Wi-Fi/IP

Скопируйте настройки устройства и данные, включая информацию о сети (включая IP-адрес), на USB-накопитель. Выберите именно такой вариант, чтобы применить настройки старого устройства и установить их в новом устройстве.

• Настройки сохраняются в формате пакетного файла. Вы не сможете его открыть в текстовом редакторе, чтобы проверить или отредактировать данные. • Чтобы применить настройки к устройству, сохраните пакетный файл в корневой папке USB-накопителя, а затем вставьте накопитель в устройство.

[Настройка автоклонирования]

Функция автоматического клонирования автоматически сохраняет настройки устройства и загруженные на USB-накопитель данные при каждом изменении настроек. Вставьте этот USB-накопитель в соответствующее устройство, чтобы восстановить сохраненные настройки и данные.

Для данной функции (для сохранения настроек и данных) используйте USB-гнездо (тип A) внутри устройства. Для восстановления сохраненных настроек и данных используйте USB-гнездо (тип A) на задней панели устройства.

• Мы рекомендуем USB-накопитель емкостью 4 ГБ или более. • Пакетный файл, сгенерированный с помощью этой функции, нельзя скопировать на другой USB-накопитель и использовать.

Доступны следующие настройки:

[Разрешено]

Включить или отключить функцию автоматического клонирования.

Её можно задать только в том случае, если в USB-гнездо (тип A), которое находится внутри устройства, вставлен USB-накопитель, отформатированный с помощью меню [Формат USB-привода].

[Формат USB-привода]

Для использования функции автоматического клонирования отформатируйте USB-накопитель, вставленный в USB-гнездо (тип A) внутри устройства.

Недоступно, когда включено меню [Настройка автоклонирования] > [Разрешено].

• Обязательно проверьте USB-накопитель на вирусы перед его подключением его к устройству. Компания SATO не несет ответственности за любые сбои в работе устройства, вызванные проникновением вируса через USB-накопитель. • В ходе форматировании USB-накопителя с него удаляются все данные. Заранее сохраните все необходимые данные в другом месте.

[Руководство по запуску в работу]

Включить или отключить руководство по запуску.

Если эта функция включена, то при включении устройства запускается руководство по запуску.

---

Дополнительная информация

Действия в режиме настройки

Список начальных значений

Память устройства

Методы ввода параметров

Выключение устройства

[Единицы измерения]
