Bezeichnung der Teile

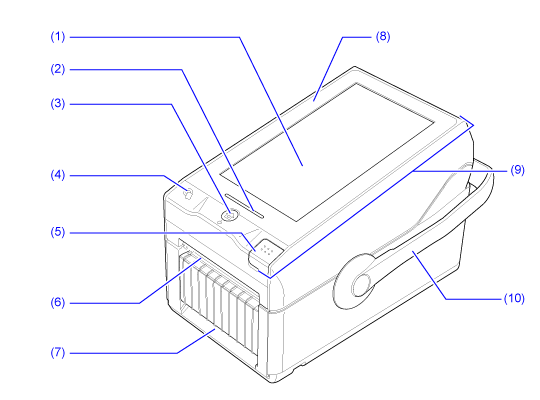

Frontansicht

(1) LCD-Display/Touchscreen

(2) LED-Anzeige

(3) Taste / (Standby/Startseite)

Drücken Sie zum Einschalten des Druckers die Taste / (Standby/Startseite), bis die LED blau leuchtet.

Drücken Sie nach dem Einschalten des Druckers die Taste / (Standby/Startseite), um zur Startseite zu wechseln. (Die Startseite wird nicht angezeigt, wenn noch Druckaufträge im Drucker sind.)

Halten Sie zum Ausschalten des Druckers die Taste / (Standby/Startseite) für gut zwei Sekunden gedrückt und folgen Sie den Anweisungen auf dem Bildschirm.

(4) Integrierte NFC-Antenne

(5) Taste zum Öffnen der oberen Abdeckung

(6) Etikettenausgabe

(7) Trägerbandausgabe

(8) Obere Abdeckung

(9) Bedienfeld

(10) Tragegriff

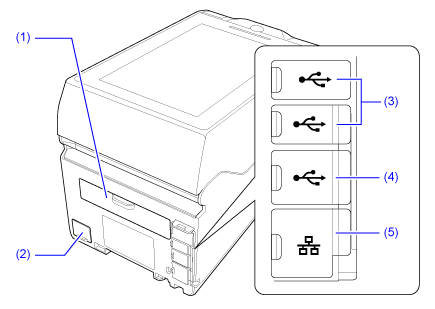

Rückansicht

(1) Fach zum Einlegen von Etiketten (für Endlosetiketten)

(2) DC-Eingangsbuchse

Vergewissern Sie sich vor Anschluss, dass die Wechselspannung in Ihrer Region im Bereich von 100 bis 240 V Wechselstrom, 50 bis 60 Hz liegt.

(3) USB-Anschluss (Typ A)

Ermöglicht die Speicherung der Druckereinstellungen auf einem USB-Speicher.

Es können auch andere Geräte wie ein Barcode-Scanner oder eine Tastatur angeschlossen werden.

• Prüfen Sie den USB-Speicher auf Viren, bevor Sie ihn an den Drucker anschließen. Die SATO Corporation haftet nicht für Fehlfunktionen des Druckers, die durch einen Virus von einem USB-Speicher verursacht wurden.

(4) USB-Anschluss (Typ B)

Zum Anschluss des Druckers an den Computer über die USB-Schnittstelle.

(5) LAN-Anschluss (Nur USB- und LAN-Modell)

Zum Anschluss des Druckers an das Netzwerk über die LAN-Schnittstelle.

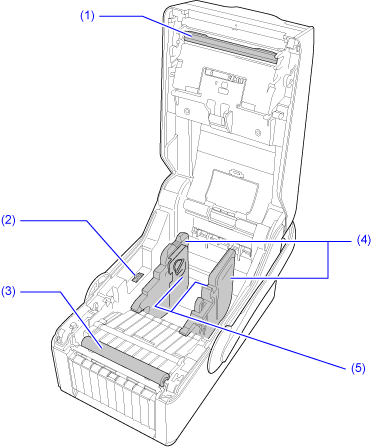

Innenansicht

(1) Druckkopf (Verbrauchsmaterial)

Erzeugt das Bild auf den Etiketten. Der Druckkopf muss regelmäßig gereinigt werden.

(2) USB-Anschluss (Typ A)

Ermöglicht die Speicherung der Druckereinstellungen auf einem USB-Speicher.

• Prüfen Sie den USB-Speicher auf Viren, bevor Sie ihn an den Drucker anschließen. Die SATO Corporation haftet nicht für Fehlfunktionen des Druckers, die durch einen Virus von einem USB-Speicher verursacht wurden.

• Ein USB-Speicher mit folgenden Abmessungen passt in den Drucker: ◦ Länge: unter 37 mm (ohne das Metallteil des Anschlusses) ◦ Breite: unter 20 mm ◦ Dicke: unter 8 mm

(3) Druckwalze (Verbrauchsmaterial)

(4) Etikettenpapierführung

(5) Klappe

---
