Ändern der Klappenposition der Etikettenpapierführung

Sehen Sie sich hier das Video an (ohne Tonaufzeichnung).

Ändern Sie die Klappenposition der Etikettenpapierführung entsprechend dem Kerndurchmesser der Etikettenrolle. Stellen Sie die hohe Position bei einem Kern mit 40 mm Durchmesser und die untere Position bei einem Kern mit 26 mm Durchmesser ein.

• Wenden Sie nicht übermäßig Kraft beim Ändern der Klappenposition an. Andernfalls könnte der Drucker beschädigt werden.

• Ab Werk ist die Klappe in der unteren Position eingesetzt. Wenn Sie einen Kern mit 26 mm Durchmesser verwenden, lassen Sie die Klappe in der Position.

　

Sehen Sie sich die Anleitung im nachfolgenden Video an.

1.	Drücken Sie auf die Taste (1), um die obere Abdeckung (2) zu öffnen.

2.	Entnehmen Sie das Etikettenpapier, wenn es bereits eingelegt ist.

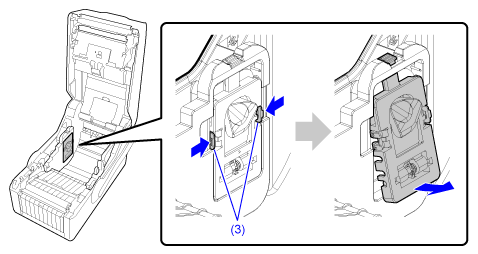

3.	Drücken Sie die beiden Riegel (3) nach innen und ziehen Sie sie nach vorne.

• Die Klappe kann auch vollständig aus der Etikettenpapierführung herausgenommen werden.

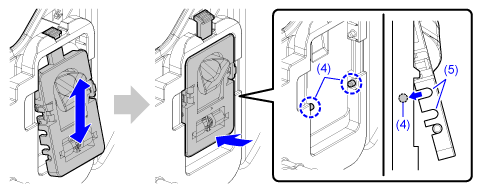

4.	Legen Sie die Klappe oben ein, wenn Sie einen Kern mit 40 mm Durchmesser verwenden, bzw. unten, wenn Sie einen Kern mit 26 mm Durchmesser verwenden. Setzen Sie dann die Zahnung der Klappe (5) in die Stifte der Etikettenpapierführung (4).

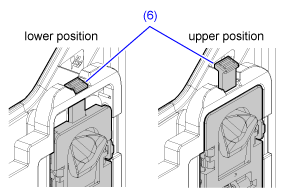

• Wenn die linke Klappe in der oberen Position eingesetzt ist, ragt oben ein Positionierungsteil (6) heraus. Drücken Sie das Positionierungsteil nicht hinein.

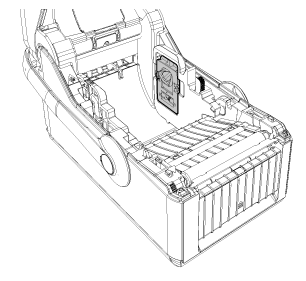

5.	Setzen Sie die andere Seite der Klappe in dieselbe Position ein.
