Austausch der Druckwalze

Sehen Sie sich hier das Video an (ohne Tonaufzeichnung).

Sie können eine beschädigte oder abgenutzte Druckwalze problemlos herausnehmen und ersetzen.

• Das Netzkabel darf nicht mit nassen Händen eingesteckt oder abgezogen werden. Andernfalls besteht die Gefahr eines Stromschlags. • Ziehen Sie vor dem Austausch von Verschleißteilen den Netzstecker aus der Steckdose oder entnehmen Sie den optionalen Akku.

　

Sehen Sie sich die Anleitung im nachfolgenden Video an.

1.	Vergewissern Sie sich, dass der Drucker ausgeschaltet ist und ziehen Sie das Netzkabel aus der Steckdose oder entnehmen Sie den optionalen Akku.

2.	Drücken Sie auf die Taste (1), um die obere Abdeckung (2) zu öffnen.

3.	Entnehmen Sie das Etikettenpapier, wenn es bereits eingelegt ist.

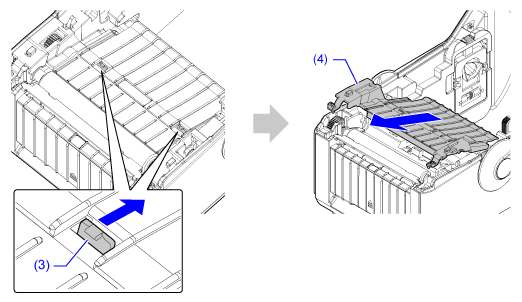

4.	Drücken Sie die beiden Riegel (3) nach hinten, um die Innenabdeckung (4) abzunehmen.

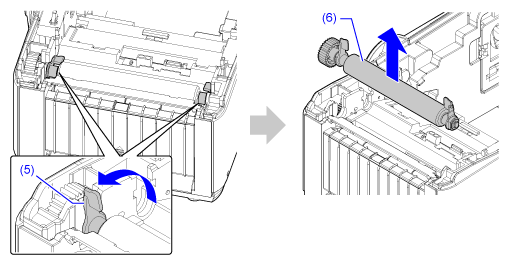

5.	Drehen Sie die beiden Hebel (5) der Druckwalze (6) nach vorne, um die Druckwalze zu entnehmen.

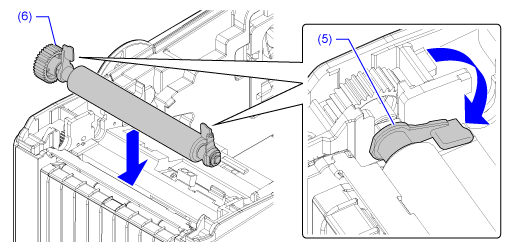

6.	Legen Sie die neue Druckwalze (6) ein und drehen Sie die beiden Hebel (5) nach hinten.

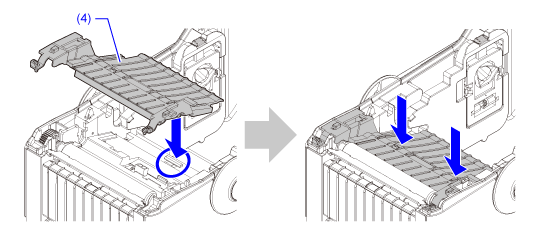

7.	Richten Sie den Riegel an der Rückseite der Innenabdeckung (4) an der Ausbuchtung des Druckers aus und drücken Sie, bis sie hörbar einrastet.

8.	Legen Sie das Etikettenpapier wieder ein, wenn Sie es in Schritt 3 herausgenommen haben.

9.	Schließen Sie nun die obere Abdeckung.

Drücken Sie beide Seiten der oberen Abdeckung, bis sie mit einem hörbaren Klick eingerastet ist.

• Passen Sie auf, dass Sie sich beim Schließen der oberen Abdeckung nicht Ihre Finger einklemmen.
