Austausch der optionalen Linerless-Druckwalze

Sehen Sie sich hier das Video an (ohne Tonaufzeichnung).

Sie können eine beschädigte oder abgenutzte Linerless-Druckwalze problemlos herausnehmen und ersetzen.

• Das Netzkabel darf nicht mit nassen Händen eingesteckt oder abgezogen werden. Andernfalls besteht die Gefahr eines Stromschlags. • Ziehen Sie vor dem Austausch von Verschleißteilen den Netzstecker aus der Steckdose oder entnehmen Sie den optionalen Akku.

Anleitung zum Austauschen der Linerless-Druckwalze

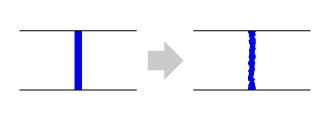

Die Linerless-Druckwalze hat eine blau gestreifte Markierung in der Mitte. Wenn die blau gestreifte Markierung anfängt zu verblassen, sollten Sie die Linerless-Druckwalze austauschen.

• Dies ist nur eine allgemeine Richtlinie. Wann die Linerless-Druckwalze abgenutzt ist, hängt von den verwendeten Etiketten ab. Ersetzen Sie die abgenutzte Linerless-Druckwalze auf jeden Fall, wenn die Druckqualität des Druckers beeinträchtigt ist.

　

Sehen Sie sich die Anleitung im nachfolgenden Video an.

1.	Vergewissern Sie sich, dass der Drucker ausgeschaltet ist und ziehen Sie das Netzkabel aus der Steckdose oder entnehmen Sie den optionalen Akku.

2.	Drücken Sie auf die Taste (1), um die obere Abdeckung (2) zu öffnen.

3.	Entnehmen Sie das Etikettenpapier, wenn es bereits eingelegt ist.

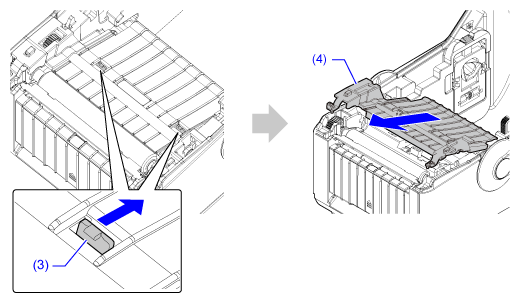

4.	Drücken Sie die beiden Riegel (3) nach hinten, um die Innenabdeckung (4) abzunehmen.

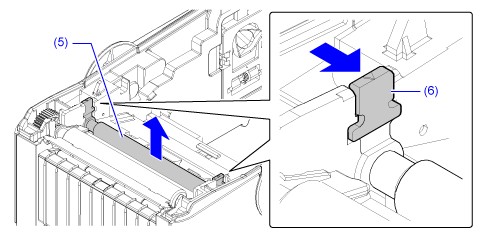

5.	Kippen Sie die beiden Riegel (6) der Transportwalze (5) nach innen, um die Transportwalze zu entnehmen.

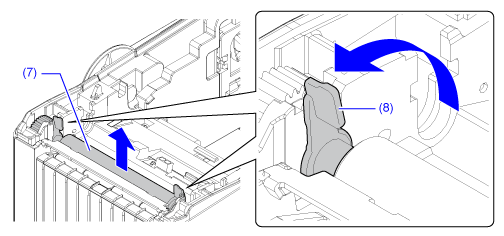

6.	Drehen Sie die beiden Hebel (8) der Linerless-Druckwalze (7) nach vorne, um die Linerless-Druckwalze zu entnehmen.

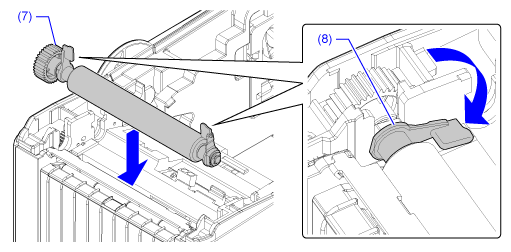

7.	Legen Sie die neue Linerless-Druckwalze (7) ein und drehen Sie die beiden Hebel (8) nach hinten.

8.	Kippen Sie die beiden Riegel (6) der Transportwalze nach innen, um die Transportwalze einzusetzen.

9.	Achten Sie darauf, dass die Riegel an beiden Seiten des Druckers parallel liegen () und die beiden Walzen im Zahnrad drehen ().

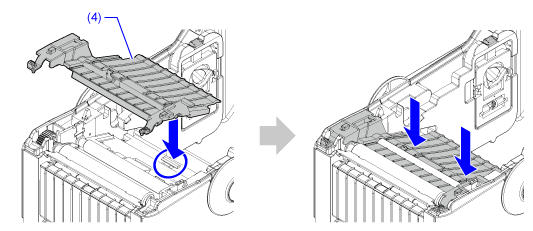

10.	Richten Sie den Riegel an der Rückseite der Innenabdeckung (4) an der Ausbuchtung des Druckers aus und drücken Sie, bis sie hörbar einrastet.

11.	Legen Sie das Etikettenpapier wieder ein, wenn Sie es in Schritt 3 herausgenommen haben.

12.	Schließen Sie nun die obere Abdeckung.

Drücken Sie beide Seiten der oberen Abdeckung, bis sie mit einem hörbaren Klick eingerastet ist.

• Passen Sie auf, dass Sie sich beim Schließen der oberen Abdeckung nicht Ihre Finger einklemmen.
