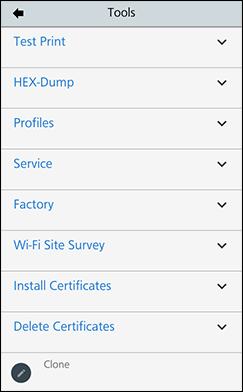

[Tools] Menü

Im Menü [Tools] sind folgende Einstellungen verfügbar:

[Testdruck]

Testdruck ausführen.

Die folgenden Optionen sind verfügbar:

[Werkseinst.]

Werkseingestellten Testdruck ausführen.

1.	Optionen im Menü [Werkseinst.] ansehen und auswählen.

2.	Tippen Sie auf , um den Testausdruck zu starten. Tippen Sie auf , um den Druck anzuhalten.

Wenn Sie den Testdruck beenden möchten, halten Sie den Druck zuerst an und tippen Sie dann auf .

　

Die folgenden Optionen sind verfügbar:

Etikettenbreite

Zeigt die erforderliche Etikettenbreite für den Testdruck an.

Die erforderliche Etikettenbreite beträgt 76,2 mm für [Groß].

Etik.-Länge

Druckposition in vertikaler Richtung versetzen.

Der Einstellungsbereich liegt zwischen -45 und +45 Punkten.

Wenn Sie den Einstellungswert verringern, verschiebt sich die Druckposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Druckposition entgegen der Zufuhrrichtung.

Versatz

Abriss-/Schnitt-/Spenderstopp-Position festlegen.

Der Einstellungsbereich liegt zwischen -45 und +45 Punkten.

Wenn Sie den Einstellungswert verringern, verschiebt sich die Stoppposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Stoppposition entgegen der Zufuhrrichtung.

Heizleistung

Erweiterte Einstellungen für den Druckkontrast des Testdrucks.

0 ist die hellste und 99 die dunkelste Stufe.

• Die Länge von 1 Punkt beträgt 0,083 mm (0,0033 Zoll). • Im Menü [System] > [Ländereinst.] > [Einheit] (System > Regional > Maßeinheit) können Sie als Maßeinheit Punkte oder Zoll auswählen. • Die im Menü [Werkseinst.] ausgewählten Werte für [Etik.-Länge], [Versatz] und [Heizleistung] zeigen dieselben Werte im Menü [Liste konfigurieren], [QR konfigurieren], [Papiersensor] und [Bluetooth-HW-Adresse].

[Liste konfigurieren]

Informationen zu den Druckereinstellungen drucken

1.	Optionen im Menü [Liste konfigurieren] ansehen und auswählen.

2.	Tippen Sie auf , um den Testausdruck zu starten. Tippen Sie auf , um den Druck anzuhalten.

Wenn Sie den Testdruck beenden möchten, halten Sie den Druck zuerst an und tippen Sie dann auf .

　

Die folgenden Optionen sind verfügbar:

Kategorie

Kategorie aus der zu druckenden Liste auswählen.

Es sind folgende Optionen verfügbar:

◦

[Alle]

◦	[Information]

◦

[Drucken]

◦	[Schnittstelle]

◦	[Anwendungen]

◦

[System]

Etikettenbreite

Zeigt die erforderliche Etikettenbreite für den Testdruck an.

Die erforderliche Etikettenbreite beträgt 50,8 mm für [Klein].

Etikettenlänge

Länge eines für den Testdruck verwendeten Etiketts festlegen.

Der Einstellungsbereich liegt zwischen 600 und 2400 Punkten.

Etik.-Länge

Druckposition in vertikaler Richtung versetzen.

Der Einstellungsbereich liegt zwischen -45 und +45 Punkten.

Wenn Sie den Einstellungswert verringern, verschiebt sich die Druckposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Druckposition entgegen der Zufuhrrichtung.

Versatz

Abriss-/Schnitt-/Spenderstopp-Position festlegen.

Der Einstellungsbereich liegt zwischen -45 und +45 Punkten.

Wenn Sie den Einstellungswert verringern, verschiebt sich die Stoppposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Stoppposition entgegen der Zufuhrrichtung.

Heizleistung

Erweiterte Einstellungen für den Druckkontrast des Testdrucks.

0 ist die hellste und 99 die dunkelste Stufe.

• Die Länge von 1 Punkt beträgt 0,083 mm (0,0033 Zoll). • Im Menü [System] > [Ländereinst.] > [Einheit] (System > Regional > Maßeinheit) können Sie als Maßeinheit Punkte oder Zoll auswählen. • Die im Menü [Liste konfigurieren] ausgewählten Werte für [Etikettenlänge], [Etik.-Länge], [Versatz] und [Heizleistung] zeigen dieselben Werte im Menü [Werkseinst.], [QR konfigurieren], [Papiersensor] und [Bluetooth-HW-Adresse].

[QR konfigurieren]

Informationen zu den Druckereinstellungen mit einem QR-Code drucken.

1.	Optionen im Menü [QR konfigurieren] ansehen und auswählen.

2.	Tippen Sie auf , um den Testausdruck zu starten. Tippen Sie auf , um den Druck anzuhalten.

Wenn Sie den Testdruck beenden möchten, halten Sie den Druck zuerst an und tippen Sie dann auf .

　

Die folgenden Optionen sind verfügbar:

Kategorie

Kategorie aus der zu druckenden Liste auswählen.

Es sind folgende Optionen verfügbar:

◦

[Alle]

◦	[Information]

◦

[Drucken]

◦	[Schnittstelle]

◦	[Anwendungen]

◦

[System]

Etikettenbreite

Zeigt die erforderliche Etikettenbreite für den Testdruck an.

Die erforderliche Etikettenbreite beträgt 50,8 mm für [Klein].

Etikettenlänge

Länge eines für den Testdruck verwendeten Etiketts festlegen.

Der Einstellungsbereich liegt zwischen 600 und 2400 Punkten.

Etik.-Länge

Druckposition in vertikaler Richtung versetzen.

Der Einstellungsbereich liegt zwischen -45 und +45 Punkten.

Wenn Sie den Einstellungswert verringern, verschiebt sich die Druckposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Druckposition entgegen der Zufuhrrichtung.

Versatz

Abriss-/Schnitt-/Spenderstopp-Position festlegen.

Der Einstellungsbereich liegt zwischen -45 und +45 Punkten.

Wenn Sie den Einstellungswert verringern, verschiebt sich die Stoppposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Stoppposition entgegen der Zufuhrrichtung.

Heizleistung

Erweiterte Einstellungen für den Druckkontrast des Testdrucks.

0 ist die hellste und 99 die dunkelste Stufe.

• Die Länge von 1 Punkt beträgt 0,083 mm (0,0033 Zoll). • Im Menü [System] > [Ländereinst.] > [Einheit] (System > Regional > Maßeinheit) können Sie als Maßeinheit Punkte oder Zoll auswählen. • Die im Menü [QR konfigurieren] ausgewählten Werte für [Etikettenlänge], [Etik.-Länge], [Versatz] und [Heizleistung] zeigen dieselben Werte im Menü [Werkseinst.], [Liste konfigurieren], [Papiersensor] und [Bluetooth-HW-Adresse].

[Papiersensor]

Druckt das vom Sensor erkannte Ergebnis aus.

1.	Optionen im Menü [Papiersensor] ansehen und auswählen.

2.	Tippen Sie auf , um den Testausdruck zu starten. Tippen Sie auf , um den Druck anzuhalten.

Wenn Sie den Testdruck beenden möchten, halten Sie den Druck zuerst an und tippen Sie dann auf .

　

Die folgenden Optionen sind verfügbar:

Etikettenbreite

Zeigt die erforderliche Etikettenbreite für den Testdruck an.

Die erforderliche Etikettenbreite beträgt 50,8 mm für [Klein].

Etikettenlänge

Länge eines für den Testdruck verwendeten Etiketts festlegen.

Der Einstellungsbereich liegt zwischen 600 und 2400 Punkten.

Etik.-Länge

Druckposition in vertikaler Richtung versetzen.

Der Einstellungsbereich liegt zwischen -45 und +45 Punkten.

Wenn Sie den Einstellungswert verringern, verschiebt sich die Druckposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Druckposition entgegen der Zufuhrrichtung.

Versatz

Abriss-/Schnitt-/Spenderstopp-Position festlegen.

Der Einstellungsbereich liegt zwischen -45 und +45 Punkten.

Wenn Sie den Einstellungswert verringern, verschiebt sich die Stoppposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Stoppposition entgegen der Zufuhrrichtung.

Heizleistung

Erweiterte Einstellungen für den Druckkontrast des Testdrucks.

0 ist die hellste und 99 die dunkelste Stufe.

• Die Länge von 1 Punkt beträgt 0,083 mm (0,0033 Zoll). • Im Menü [System] > [Ländereinst.] > [Einheit] (System > Regional > Maßeinheit) können Sie als Maßeinheit Punkte oder Zoll auswählen. • Die im Menü [Papiersensor] ausgewählten Werte für [Etikettenlänge], [Etik.-Länge], [Versatz] und [Heizleistung] zeigen dieselben Werte im Menü [Werkseinst.], [Liste konfigurieren], [QR konfigurieren] und [Bluetooth-HW-Adresse].

[Bluetooth-HW-Adresse]

Druckt die BD-Adresse.

1.	Optionen im Menü [Bluetooth-HW-Adresse] ansehen und auswählen.

2.	Tippen Sie auf , um den Testausdruck zu starten. Tippen Sie auf , um den Druck anzuhalten.

Wenn Sie den Testdruck beenden möchten, halten Sie den Druck zuerst an und tippen Sie dann auf .

　

Die folgenden Optionen sind verfügbar:

Etikettenbreite

Zeigt die erforderliche Etikettenbreite für den Testdruck an.

Die erforderliche Etikettenbreite beträgt 76,2 mm für [Groß].

Etik.-Länge

Druckposition in vertikaler Richtung versetzen.

Der Einstellungsbereich liegt zwischen -45 und +45 Punkten.

Wenn Sie den Einstellungswert verringern, verschiebt sich die Druckposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Druckposition entgegen der Zufuhrrichtung.

Versatz

Abriss-/Schnitt-/Spenderstopp-Position festlegen.

Der Einstellungsbereich liegt zwischen -45 und +45 Punkten.

Wenn Sie den Einstellungswert verringern, verschiebt sich die Stoppposition in Zufuhrrichtung.

Wenn Sie den Einstellungswert erhöhen, verschiebt sich die Stoppposition entgegen der Zufuhrrichtung.

Heizleistung

Erweiterte Einstellungen für den Druckkontrast des Testdrucks.

0 ist die hellste und 99 die dunkelste Stufe.

• Die Länge von 1 Punkt beträgt 0,083 mm (0,0033 Zoll). • Im Menü [System] > [Ländereinst.] > [Einheit] (System > Regional > Maßeinheit) können Sie als Maßeinheit Punkte oder Zoll auswählen. • Die unter [Bluetooth-HW-Adresse] ausgewählten Werte für [Etik.-Länge], [Versatz] und [Heizleistung] zeigen dieselben Werte im Menü [Werkseinst.], [Liste konfigurieren], [QR konfigurieren] und [Papiersensor].

[HEX-Dump]

HEX-Dump-Druckdaten oder die Dump-Daten des Empfangspuffers auf dem USB-Speicher speichern.

Die folgenden Optionen sind verfügbar:

[Hex Dump-Modus]

Hex Dump-Modus aktivieren oder deaktivieren.

Wenn Sie [Hex Dump-Modus] aktivieren, druckt der Drucker die empfangenen Daten und erstellt gleichzeitig eine Datei der empfangenen Daten im Verzeichnis „hexdump/“.

Wenn Sie die Einstellung wieder deaktivieren, können Sie die Datei auf dem Bildschirm überprüfen.

• Wenn Sie [Hex Dump-Modus] aktivieren, ändern sich das Design des Online-/Offline-Bildschirms. • Sie können maximal 10 Dateien mit empfangenen Daten für jeden Schnittstellentyp speichern. Je nach Dateigröße und Dateianzahl können Sie ggf. auch nur weniger als 10 Dateien speichern. • Die Details der im Verzeichnis hexdump/ des Druckers erstellten Dateien sind: BT00xx.bin Über Bluetooth empfangene Daten. LAN00xx.bin (Nur USB- und LAN-Modell) Über LAN empfangene Daten. NFC00xx.bin Über NFC empfangene Daten. PIPE00xx.bin Über Pipe empfangene Daten. USB00xx.bin Über USB empfangene Daten. WIFI00xx.bin Über WLAN empfangene Daten.

[Puffer-Abbild]

Empfangspufferdaten auf dem Drucker speichern.

Nur verfügbar, wenn Sie das Menü [Hex Dump-Modus] deaktiviert haben.

Tippen Sie auf dem Startbildschirm auf [START], um die Daten auf dem Drucker zu speichern.

Empfangspufferdaten unter „buff/“ auf dem Drucker speichern.

• Die Datendateien des Empfangspuffers werden für jeden Schnittstellentyp erstellt. • Die Details der im Verzeichnis „buff/“ des Druckers erstellten Dateien sind: BT0001.bin Inhalt des Empfangspuffers für Bluetooth. LAN0001.bin (Nur USB- und LAN-Modell) Inhalt des Empfangspuffers für LAN. NFC0001.bin Inhalt des Empfangspuffers für NFC. PIPE0001.bin Inhalt des Empfangspuffers für Pipe. USB0001.bin Inhalt des Empfangspuffers für USB. WIFI0001.bin Inhalt des Empfangspuffers für WLAN. • Wenn Sie erneut ein [Puffer-Abbild] erstellen, wird die vorhandene Datei überschrieben.

[Protokolldateien]

Die folgenden Optionen sind verfügbar:

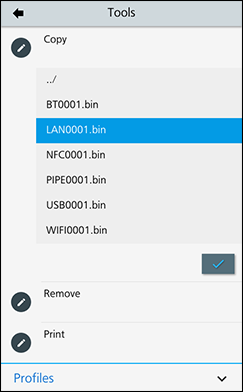

[Kopieren]

Protokolldateien des Druckers auf den USB-Stick kopieren.

Nur verfügbar, wenn Sie den USB-Speicher angeschlossen haben.

• Prüfen Sie den USB-Speicher auf Viren, bevor Sie ihn an den Drucker anschließen. Die SATO Corporation haftet nicht für Fehlfunktionen des Druckers, die durch einen Virus von einem USB-Speicher verursacht wurden.

So kopieren Sie die Protokolldateien:

1.	Tippen Sie in der Liste auf den zu kopierenden Dateityp.

◦

buff/

Die nach dem [Puffer-Abbild] gespeicherten Pufferdaten.

◦

hexdump/

Die über den [Hex Dump-Modus] erstellten Empfangsdaten.

2.	Tippen Sie auf die Datei, die kopiert werden soll. Der ausgewählte Dateiname wird hervorgehoben.

3.	Tippen Sie auf , um die ausgewählte Datei auf den USB-Speicher zu kopieren.

• Wenn [Hex Dump-Modus] aktiviert ist, kann es einen Moment dauern, bis die Dateien angezeigt werden.

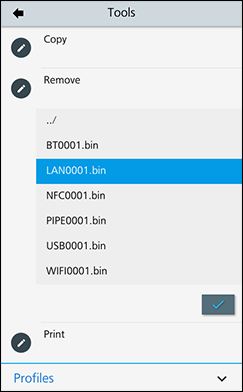

[Entfernen]

Protokolldateien des Druckers löschen.

So löschen Sie die Protokolldateien:

1.	Tippen Sie in der Liste auf den zu löschenden Dateityp.

◦

buff/

Die nach dem [Puffer-Abbild] gespeicherten Pufferdaten.

◦

hexdump/

Die über den [Hex Dump-Modus] erstellten Empfangsdaten.

2.	Tippen Sie auf die Datei, die gelöscht werden soll. Der ausgewählte Dateiname wird hervorgehoben.

3.	Tippen Sie auf , um die ausgewählte Datei zu löschen.

• Wenn [Hex Dump-Modus] aktiviert ist, kann es einen Moment dauern, bis die Dateien angezeigt werden.

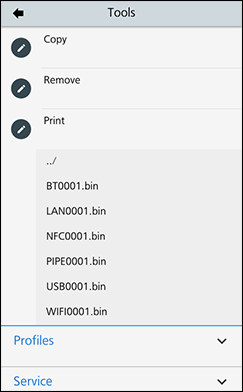

[Drucken]

Hex-Dump der Protokolldateien des Druckers drucken.

So drucken Sie die Protokolldateien:

1.	Tippen Sie in der Liste auf den zu druckenden Dateityp.

◦

buff/

Die nach dem [Puffer-Abbild] gespeicherten Pufferdaten.

◦

hexdump/

Die über den [Hex Dump-Modus] erstellten Empfangsdaten.

2.	Tippen Sie auf die Datei, die gedruckt werden soll. Der Offline-Bildschirm wird angezeigt.

3.	Tippen Sie auf [DRUCKEN], um den Druck zu starten.

• Das Drucken des Inhalts der Datei kann eine große Menge an Druckmaterial erfordern.

• Wenn [Hex Dump-Modus] aktiviert ist, kann es einen Moment dauern, bis die Dateien angezeigt werden.

[Profile]

Das benutzerdefinierte Profil der Druckereinstellungen beibehalten.

Der aktuelle Profilname wird in den Menüs [Laden] und [Speichern] angezeigt und geladen.

Die folgenden Optionen sind verfügbar:

[LÖSCHEN]

Profil des Druckers löschen.

Nicht verfügbar, wenn kein Profil gespeichert ist.

So löschen Sie das Profil:

1.	Tippen Sie auf das Profil, das gelöscht werden soll.

2.	Tippen Sie in der Meldung auf .

Der Profilname wird aus der Liste gelöscht.

[Laden]

Profil des Druckers laden.

Nicht verfügbar, wenn kein Profil gespeichert ist.

So laden Sie das Profil:

1.	Tippen Sie auf das Profil, das geladen werden soll.

2.	Tippen Sie in der Meldung auf .

[Speichern]

Aktuelles Profil überschreiben und die aktuellen Druckereinstellungen speichern.

Nicht verfügbar, wenn kein Profil gespeichert ist.

Auf dem Bildschirm wird eine Liste der auf dem Drucker gespeicherten Profile angezeigt.

So überschreiben Sie das aktuelle Profil und speichern die aktuellen Druckereinstellungen:

1.	Tippen Sie auf das Profil, das überschrieben werden soll.

2.	Tippen Sie in der Meldung auf .

[Speichern unter]

Aktuelle Druckereinstellungen als neues Profil speichern.

Geben Sie einen Namen für das Profil ein, das gespeichert werden soll.

Sie können maximal 32 Zeichen eingeben. Sie können Buchstaben (Klein- und Großschreibung), Zahlen und Symbole eingeben.

Tippen Sie zur Bestätigung auf der Bildschirmtastatur auf .

Das neue Profil wird in den Listen [Speichern], [Laden] und [Starten mit] angezeigt.

[Starten mit]

Profil auswählen, das beim Starten des Druckers geladen werden soll.

Nicht verfügbar, wenn kein Profil gespeichert ist.

So wählen Sie das Profil aus, das beim Starten des Druckers geladen wird:

1.	Tippen Sie auf das Profil, das beim Starten des Druckers geladen werden soll.

2.	Tippen Sie in der Meldung auf .

[Wartung]

Hier befinden sich die Einstellungen für Wartungsmaßnahmen.

Diese sind ausschließlich vom autorisierten SATO-Kundendienst zu verwenden.

[Werkseinst.]

Dies sind die Optionen für die Werkseinstellungen.

Diese sind ausschließlich vom autorisierten SATO-Kundendienst zu verwenden.

[Wi-Fi-Standortanalyse]

Signalstärke für die einzelnen Zugriffspunkte abfragen sowie Druck- und Umfrageergebnisse anzeigen.

Wird nur angezeigt, wenn das optionale WLAN-/Bluetooth-Modul installiert ist.

Es sind folgende Optionen verfügbar:

SiteSurveyDisp.

Zeigt die Wellenlänge für jeden Zugriffspunkt an.

SiteSurveyPrint

Druckt die Wellenlänge für jeden Zugriffspunkt an.

[Installierte Zertifikate]

Zertifikate zur Verwendung für die WLAN-Authentifizierung und für HTTPS installieren.

Nur verfügbar, wenn Sie den USB-Speicher angeschlossen haben.

• Prüfen Sie den USB-Speicher auf Viren, bevor Sie ihn an den Drucker anschließen. Die SATO Corporation haftet nicht für Fehlfunktionen des Druckers, die durch einen Virus von einem USB-Speicher verursacht wurden.

Die folgenden Optionen sind verfügbar:

HTTPS

HTTPS-Zertifikate vom USB-Speicher installieren.

Wi-Fi-Stammzertifikat

WLAN-Stammzertifikate vom USB-Speicher installieren.

Wi-Fi-Client

WLAN-Client-Zertifikate vom USB-Speicher installieren.

Privater Wi-Fi-Schlüssel

Privaten WLAN-Schlüssel vom USB-Speicher installieren.

EAP-FAST PAC-Datei

EAP-FAST PAC-Datei vom USB-Speicher installieren.

SFTP/SCP Server

SFTP-/SCP-Server-Zertifikate vom USB-Speicher installieren.

FTPS/SCP Client

FTPS-/SCP-Client-Zertifikate vom USB-Speicher installieren.

So installieren Sie die Zertifikate und PAC-Dateien:

1.	Speichern Sie die Zertifikatsdateien im Stammverzeichnis des USB-Speichers.

Die erlaubten Dateierweiterungen sind:

◦	.pem, .crt, .cer und .der für Stammzertifikate und Clientzertifikate im Format PEM oder DER

◦	.pfx und .p12 für Clientzertifikate im Format PKCS #12

◦	.prv und .key für private Schlüssel im Format PEM/PKCS#8

◦	.pac für PAC-Dateien

2.	Stecken Sie den USB-Speicher in den USB-Anschluss (Typ A) ein.

3.	Gehen Sie zum Menü [Einstellungen] > [Tools] > [Installierte Zertifikate].

4.	Tippen Sie auf das Zertifikat, das Sie installieren möchten. Beziehen sich oben auf die Beschreibung der jeweiligen Optionen.

5.	Tippen Sie in der Liste auf die Zertifikatsdatei.

[Zertifikate löschen]

Zertifikate zur Verwendung für die WLAN-Authentifizierung und für HTTPS löschen.

HTTPS

Löscht die installierten HTTPS-Zertifikate.

Wi-Fi-Stammzertifikat

Löscht das installierte WLAN-Stammzertifikat.

Wi-Fi-Client

Löscht die installierten WLAN-Client-Zertifikate.

Privater Wi-Fi-Schlüssel

Löscht den installierten privaten WLAN-Schlüssel.

EAP-FAST PAC-Datei

Löscht die installierte EAP-FAST PAC-Datei.

So löschen Sie die Zertifikate und PAC-Dateien:

1.	Gehen Sie zum Menü [Einstellungen] > [Tools] > [Zertifikate löschen].

2.	Tippen Sie auf das Zertifikat, das Sie löschen möchten. Beziehen sich oben auf die Beschreibung der jeweiligen Optionen.

3.	Tippen Sie in der Meldung auf .

[Clone]

Aktuelle Druckereinstellungen und installierte Daten auf den USB-Speicher kopieren.

Nur verfügbar, wenn Sie den USB-Speicher angeschlossen haben.

• Prüfen Sie den USB-Speicher auf Viren, bevor Sie ihn an den Drucker anschließen. Die SATO Corporation haftet nicht für Fehlfunktionen des Druckers, die durch einen Virus von einem USB-Speicher verursacht wurden.

Diese Funktion ist nützlich, wenn Sie die Druckereinstellungen für einen neuen Drucker übernehmen oder Sie mehrere Drucker mit denselben Druckereinstellungen einrichten möchten.

Es sind folgende Optionen verfügbar:

Excl. LAN/Wi-Fi/IP

Druckereinstellungen und Daten außer Netzwerkinformationen auf den USB-Speicher kopieren. Dies ist nützlich, wenn Sie mehrere Drucker einrichten, deren Netzwerk bereits mit denselben Druckereinstellungen konfiguriert ist.

Incl. LAN/Wi-Fi

Druckereinstellungen und Daten einschließlich Netzwerkinformationen (ohne IP-Adresse) auf den USB-Speicher kopieren. Dies ist nützlich, wenn Sie mehrere Drucker einrichten, die mit den gleichen Druckereinstellungen mit demselben Netzwerk verbunden werden sollen.

Incl. LAN/Wi-Fi/IP

Druckereinstellungen und Daten einschließlich Netzwerkinformationen (mit IP-Adresse) auf den USB-Speicher kopieren. Dies ist nützlich, wenn Sie die Einstellungen des Druckers auf einen neuen Drucker übertragen möchten.

[Start-Assistent]

Start-Assistent aktivieren oder deaktivieren.

Wenn Sie diese Funktion aktivieren, wird der Start-Assistent angezeigt, wenn Sie den Drucker einschalten.

---

Related Topics

Optionen im Einstellungsmodus

Werteingabe auf dem Einstellungsbildschirm

[Einheit]
