Hinweise zu der Stopp-/Schnittposition verschiedener Ettiketten

Stoppposition des Etiketts im Spendermodus

In der Regel befindet sich die Stoppposition dort, wo das Etikett noch ca. 2 ±1 mm auf dem Trägerband aufliegt.

(1) Zufuhrrichtung

(2) Spenderleiste

(3) Stoppposition

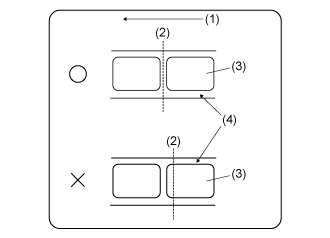

Schnittposition bei Etiketten im Cutter-/partiellen Cuttermodus

In der Regel befindet sich die Schnittposition zwischen den Etiketten (Schnitt erfolgt nur auf dem Trägerband)

Wenn das Etikett geschnitten wird, bleibt Klebstoff an der Klinge des Cutters haften und die Schnittkraft der Klinge lässt nach. Passen Sie die Schnittposition so an, dass nicht das Etikett durchgeschnitten wird.

(1) Etikettenzufuhrrichtung

(2) Schnittposition (I-Mark-Sensor/Lückensensor)

(3) Etikett

(4) Trägerband

Schnittposition bei Etiketten mit perforierter Linie im Cutter-/partiellen Cuttermodus

Passen Sie die Schnittposition so an, dass das Etikettenpapier nicht auf der perforierten Linie direkt und kurz daneben geschnitten wird (der Bereich ist unten in der Abbildung gezeigt).

Wird das Etikettenpapier in diesem Bereich geschnitten, kann es zu einem Papierstau oder Beschädigungen kommen.

　

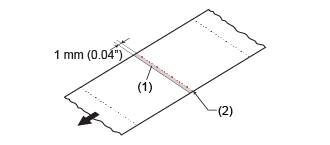

•	Etikettenrolle

Der nicht zu schneidende Bereich ist die perforierte Linie sowie 1 mm um diese Linie herum.

(1) In diesem Bereich nicht schneiden

(2) Perforierte Linie

　

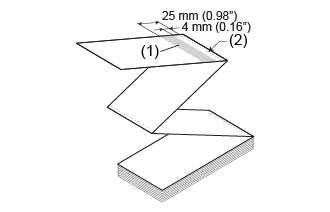

•	Endlosetiketten

Der nicht zu schneidende Bereich ist die perforierte Linie sowie 4 bis 25 mm um diese Linie herum.

(1) In diesem Bereich nicht schneiden

(2) Perforierte Linie
