Identificación de piezas

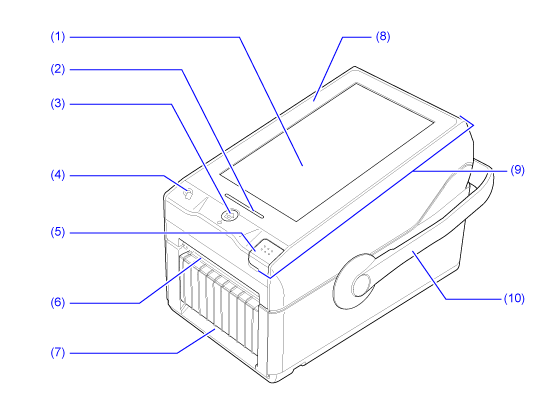

Vista frontal

(1) LCD/pantalla táctil

(2) Indicador LED

(3) Botón / (En reposo/Inicio)

Para encender la impresora, pulse el botón / (En reposo/Inicio) hasta que el LED se enciende en azul.

Con la impresora encendida, pulse el botón / (En reposo/Inicio) para ir a la pantalla de inicio. (La pantalla de inicio no aparece cuando los trabajos de impresión permanecen en la impresora).

Para pagar la impresora, pulse el botón / (En reposo/Inicio) durante más de dos segundos y siga las instrucciones en pantalla.

(4) Antena NFC integrada

(5) Botón para abrir la cubierta

(6) Salida de etiquetas

(7) Salida del papel soporte

(8) Cubierta superior

(9) Panel de usuario

(10) Asa

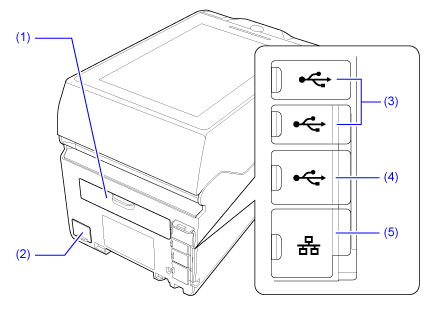

Vista posterior

(1) Carga de etiquetas (para etiquetas plegadas en zigzag)

(2) Conector de entrada de CC

Antes de conectar el aparato, verifique que la tensión de CA de su zona esté entre 100 y 240 V, de 50 a 60 Hz.

(3) Conector USB (tipo A)

Permite almacenar la información de configuración de la impresora en un dispositivo de memoria USB.

También se pueden conectar otros dispositivos, como lectores de códigos de barras o teclados.

• Analice la memoria USB con el antivirus antes de conectarla a la impresora. SATO Corporation no se responsabilizará de los problemas de funcionamiento de la impresora causados por un virus procedente de una memoria USB.

(4) Conector USB (tipo B)

Para conectar la impresora al ordenador con la interfaz USB.

(5) Conector LAN (solo para el modelo USB+LAN)

Para conectar la impresora a la red con la interfaz LAN.

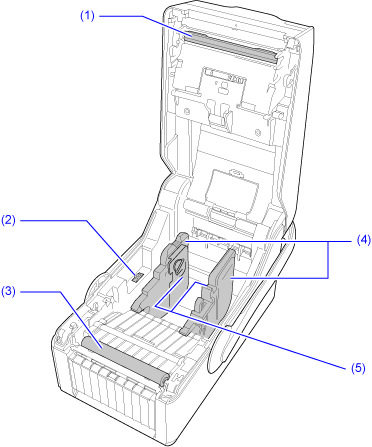

Vista interior

(1) Cabezal de impresión (consumibles)

Crea una imagen sobre las etiquetas. Limpie el cabezal de impresión periódicamente.

(2) Conector USB (tipo A)

Permite almacenar la información de configuración de la impresora en un dispositivo de memoria USB.

• Analice la memoria USB con el antivirus antes de conectarla a la impresora. SATO Corporation no se responsabilizará de los problemas de funcionamiento de la impresora causados por un virus procedente de una memoria USB.

• A continuación se indica el tamaño de la memoria USB que se puede conectar a la impresora. ◦ Longitud: menos de 37 mm (1,46 pulg.) (sin contar la parte metálica del conector) ◦ Anchura: menos de 20 mm (0,79 pulg.) ◦ Grosor: menos de 8 mm (0,31 pulg.)

(3) Rodillo de tracción (consumibles)

(4) Guía de las etiquetas

(5) Lengüeta

---
