Instalación del kit opcional de montaje en la pared

• No enchufe ni desenchufe el cable de alimentación con las manos mojadas. Si lo hace, puede recibir una descarga eléctrica.

• Maneje con cuidado el kit de montaje en la pared para no dañarse con los bordes afilados. • Cuando instale la impresora en el kit de montaje en la pared, tenga cuidado de no pillarse los dedos. • Para ello, sujete la impresora con ambas manos. En caso contrario, la impresora puede caer.

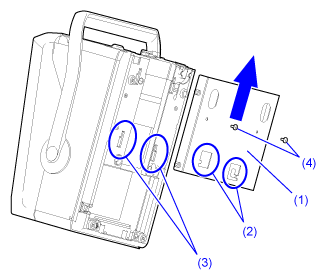

1.	Fije la placa de unión en la impresora.

a.	Ponga la impresora del revés en una superficie limpia y lisa.

b.	Inserte los enganches (2) de la placa de unión (1) en las hendiduras (3) de la impresora.

c.	Deslice la placa de unión en la dirección de la flecha que se muestra en la ilustración.

d.	Fije la placa de unión con los tornillos suministrados (4).

2.	Fije el soporte de montaje en la pared.

a.	Inserte los tornillos en los orificios (6) del soporte de montaje (5) y fije el soporte en la pared.

b.	Compruebe que el soporte esté totalmente sujeto a la pared.

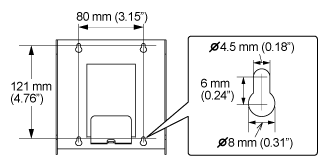

• Estas son las dimensiones de los orificios de montaje del soporte:

3.	Fije el adaptador de CA en el soporte de montaje.

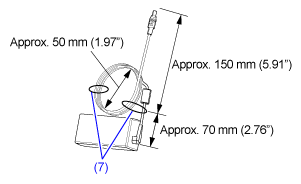

a.	Enrolle el cable del adaptador de CA en un círculo con un diámetro de unos 50 mm (1,97 pulg.).

b.	Ajuste la longitud del cable restante del adaptador de CA a unos 150 mm (5,91 pulg.).

c.	Ate el cable por dos puntos (7) con bridas para cables.

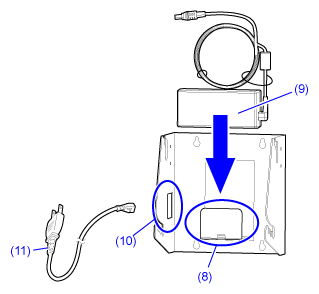

d.	Coloque el adaptador de CA (9) en el soporte del adaptador (8).

e.	Introduzca el cable de CA (11) por la apertura (10) y conecte el cable de CA al adaptador de CA.

• Utilice el soporte para el cable del adaptador de CA como sea necesario.

4.	Coloque las etiquetas en la impresora.

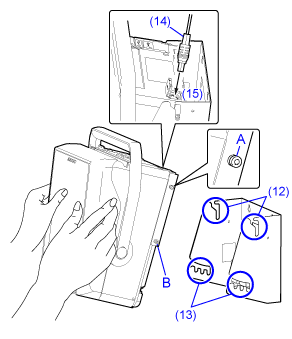

5.	Instale la impresora en el soporte de montaje.

a.	Coloque los enganches A a ambos lados de la placa de unión en las guías (12) del soporte de montaje.

b.	Coloque los enganches B a ambos lados de la placa de unión en los orificios de ajuste de ángulo (13) del soporte de montaje.

c.	Inserte el cable del adaptador de CA (14) en el conector de entrada de CC (15) de la impresora.

6.	Ajuste el ángulo de la impresora.

a.	Fije los enganches B a ambos lados de la placa de unión en los orificios de ajuste de ángulo (13) del soporte de montaje.

b.	Encienda la impresora.

c.	Ajuste el ángulo a la posición que garantice una mayor visibilidad moviendo los enganches B.

---
