Sustitución del cabezal de impresión

Vea el vídeo aquí (no tiene audio).

Cuando el cabezal de impresión está dañado o gastado, se puede extraer y sustituir con facilidad.

• No enchufe ni desenchufe el cable de alimentación con las manos mojadas. Si lo hace, puede recibir una descarga eléctrica. • Antes de sustituir los consumibles, desconecte el cable de alimentación de la toma de CA o extraiga la batería opcional. • Para evitar dañar el cabezal de impresión, póngase unos guantes antes de sustituirlo.

　

En el vídeo siguiente podrá ver el procedimiento.

1.	Compruebe que la impresora esté apagada y desconecte el cable de alimentación de la toma de CA o extraiga la batería opcional.

2.	Pulse el botón (1) para abrir la cubierta superior (2).

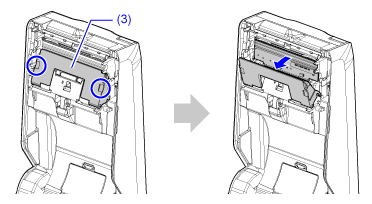

3.	Ponga los dedos en los orificios laterales de la tapa del cabezal (3) y tire de ella.

• Después de imprimir, el cabezal de impresión y el área que lo rodea están calientes. Espere a que la impresora se enfríe. • Si toca el borde del cabezal de impresión con las manos puede lesionarse.

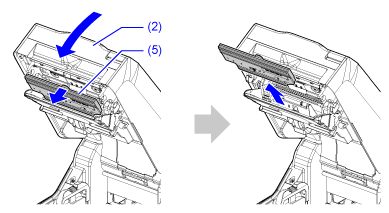

4.	Incline la cubierta superior (2) hacia abajo para extraer el cabezal de impresión (5).

• No toque la unidad de calentamiento ni los terminales del cabezal de impresión.

5.	Instale el nuevo cabezal de impresión y cierre la tapa.

• Al manipular el cabezal de impresión, tenga cuidado de no contaminar ni rayar la superficie del cabezal porque es muy sensible.

6.	Cierre la cubierta superior.

Presione firmemente ambos lados de la cubierta superior hasta que oiga un clic.

• Cuando cierre la cubierta posterior, tenga cuidado de no pillarse los dedos.
