Sustitución del rodillo de tracción del kit sin papel soporte opcional

Vea el vídeo aquí (no tiene audio).

Cuando el rodillo de tracción del kit sin papel soporte está gastado o dañado, se puede sustituir con facilidad.

• No enchufe ni desenchufe el cable de alimentación con las manos mojadas. Si lo hace, puede recibir una descarga eléctrica. • Antes de sustituir los consumibles, desconecte el cable de alimentación de la toma de CA o extraiga la batería opcional.

Pautas para sustituir el rodillo de tracción del kit sin papel soporte

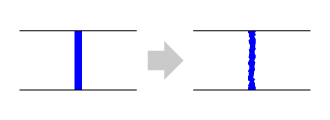

El rodillo de tracción del kit sin papel soporte tiene una raya azul en el centro. Cuando esta marca empieza a estar borrosa suele ser indicativo de que conviene sustituir el rodillo.

• Se trata de un indicio meramente orientativo, ya que el desgaste real del rodillo depende del papel que se utilice. En cualquier caso, el rodillo siempre hay que sustituirlo cuando afecte a la calidad de impresión.

　

En el vídeo siguiente podrá ver el procedimiento.

1.	Compruebe que la impresora esté apagada y desconecte el cable de alimentación de la toma de CA o extraiga la batería opcional.

2.	Pulse el botón (1) para abrir la cubierta superior (2).

3.	Si hay etiquetas cargadas, retírelas.

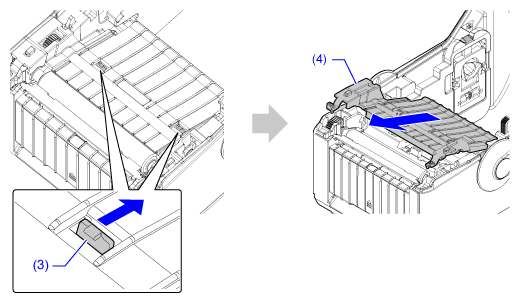

4.	Pulse las dos pestañas (3) hacia atrás para extraer la tapa interior (4).

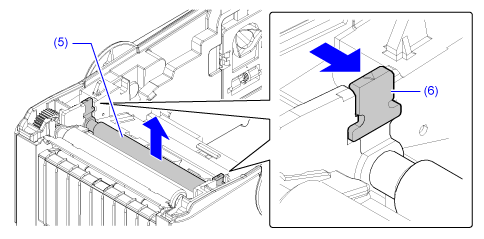

5.	Presione hacia dentro las dos pestañas (6) del rodillo de avance (5) para extraerlo.

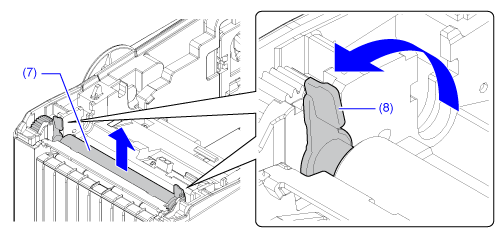

6.	Gire las dos palancas (8) del rodillo de tracción del kit sin papel soporte (7) hacia delante para extraerlo.

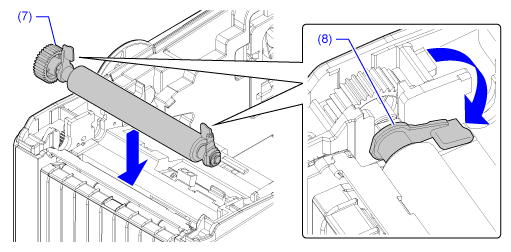

7.	Instale el nuevo rodillo (7) y gire hacia atrás las dos palancas (8).

8.	Presione hacia dentro las dos pestañas (6) del rodillo de avance para colocarlo.

9.	Compruebe que las pestañas estén paralelas a ambos lados de la impresora () y que los dos rodillos giren como un engranaje ().

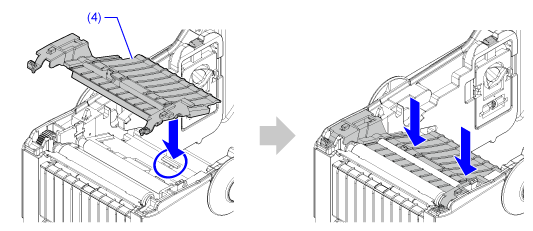

10.	Alinee la pestaña de la parte posterior de la tapa interior (4) con la ranura de la impresora y presiónela hasta que oiga un clic.

11.	Vuelva a colocar las etiquetas que haya retirado en el paso 3.

12.	Cierre la cubierta superior.

Presione firmemente ambos lados de la cubierta superior hasta que oiga un clic.

• Cuando cierre la cubierta posterior, tenga cuidado de no pillarse los dedos.
