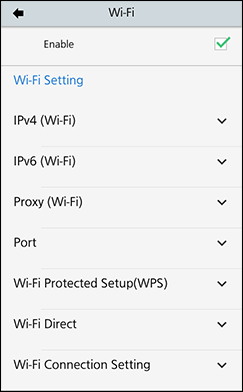

[Wi-Fi] Menú

Aparece solo cuando está instalado el kit de LAN inalámbrica/Bluetooth opcional.

• Tras finalizar la configuración, pulse o presione el botón / (En reposo/Inicio). Aparecerá un mensaje preguntándole si desea guardar la configuración. Pulse en el mensaje para activar la nueva configuración. Pulse para cancelar la nueva configuración y volver a la configuración anterior.

• [Ajuste de Wi-Fi] no aparece si el menú [Habilitar] está desactivado. • Si se ha activado [Wi-Fi Direct], [IPv6 (Wi-Fi)] no aparece en pantalla.

El menú [Wi-Fi] contiene las siguientes opciones:

[Habilitar]

Activa o desactiva la conexión Wi-Fi.

[Ajuste de Wi-Fi]

Configura la LAN inalámbrica.

Estas son las opciones posibles:

[IPv4 (Wi-Fi)]

Configura la IPv4 para el Wi-Fi.

• Tras finalizar la configuración, pulse o presione el botón / (En reposo/Inicio). Aparecerá un mensaje preguntándole si desea guardar la configuración. Pulse en el mensaje para activar la nueva configuración. Pulse para cancelar la nueva configuración y volver a la configuración anterior. • Si se han producido errores con la información especificada, aparecerá un mensaje preguntándole si desea descartar los cambios. Pulse en el mensaje para descartar los cambios. Pulse para cerrar el cuadro de diálogo.

• Si se ha activado [Wi-Fi Direct], [Modo], [DHCP] y [DNS] no aparecen. Además, no puede cambiar [Dirección IP], [Máscara red] ni [Puerta enlace] si se han activado [DHCP] o [Wi-Fi Direct]. [DNS] no se puede cambiar si [Modo] es [DHCP].

Estas son las opciones posibles:

[Modo]

Permite seleccionar el método de asignación de direcciones IP.

Estas son las opciones posibles:

DHCP

La dirección IP, la puerta de enlace y la máscara de subred se obtienen automáticamente del servidor DHCP.

Estático

La dirección IP, la puerta de enlace y la máscara de subred se configuran de forma manual.

[DHCP]

Actualiza el periodo de concesión y vuelve a obtener la dirección IP del servidor DHCP.

Solo se muestra si se ha seleccionado [DHCP] en el menú [Modo] (Modo).

[Dirección IP]

Permite configurar y ver la dirección IP.

Si ha seleccionado [DHCP] en el menú [Modo] (Modo), la pantalla muestra la dirección IP obtenida del servidor DHCP.

Si ha seleccionado [Estático] (Estática) en el menú [Modo] (Modo), configure la dirección IP.

A continuación se indica el rango de ajustes posibles:

000.000.000.000 a 255.255.255.255

[Máscara red]

Permite configurar y ver la dirección de máscara de subred.

Si ha seleccionado [DHCP] en el menú [Modo] (Modo), la pantalla muestra la dirección de máscara de subred obtenida del servidor DHCP.

Si ha seleccionado [Estático] (Estática) en el menú [Modo] (Modo), configure la dirección de máscara de subred.

Cada grupo de la dirección se puede configurar entre 0, 128, 192, 224, 240, 248, 252, 254 y 255.

A continuación se indica el rango de ajustes posibles:

128.000.000.000 a 255.255.255.254

[Puerta enlace]

Permite configurar y ver la dirección de la puerta de enlace predeterminada.

Si ha seleccionado [DHCP] en el menú [Modo], la pantalla muestra la dirección de puerta de enlace obtenida del servidor DHCP.

Si ha seleccionado [Estático] en el menú [Modo], configure la dirección de puerta de enlace predeterminada.

A continuación se indica el rango de ajustes posibles:

000.000.000.000 a 255.255.255.255

• La puerta de enlace definida se comparte con la configuración de [Interfaz] > [Red] > [Configuración] > [LAN] > [IPv4 (LAN)].

[DNS]

Si ha seleccionado [Estático] en el menú [Modo], seleccione esta opción para configurar y comprobar las direcciones del servidor de DNS.

A continuación se indica el rango de ajustes posibles:

000.000.000.000 a 255.255.255.255

• Puede registrar hasta tres direcciones IP para el servidor de DNS. Pulse para añadir otras direcciones IP. • Las direcciones del servidor de DNS definidas se comparten con la configuración de [Interfaz] > [Red] > [Configuración] > [LAN] > [IPv4 (LAN)].

[IPv6 (Wi-Fi)]

Configura la IPv6 para el Wi-Fi.

• Tras finalizar la configuración, pulse o presione el botón / (En reposo/Inicio). Aparecerá un mensaje preguntándole si desea guardar la configuración. Pulse en el mensaje para activar la nueva configuración. Pulse para cancelar la nueva configuración y volver a la configuración anterior. • Si se han producido errores con la información especificada, aparecerá un mensaje preguntándole si desea descartar los cambios. Pulse en el mensaje para descartar los cambios. Pulse para cerrar el cuadro de diálogo.

• Si [Wi-Fi Direct] está activo, el menú [IPv6 (Wi-Fi)] no aparece. Además, no puede cambiar el valor de [Dirección IP], [Longitud de prefijo], [Puerta enlace] o [DNS] si [Modo] no está configurado en [Estático].

Estas son las opciones posibles:

[Modo]

Permite seleccionar el método de asignación de direcciones IP o desactivar IPv6.

Estas son las opciones posibles:

Disable

Desactiva IPv6.

Auto

Genera la dirección IP y la puerta de enlace de forma automática (modo sin estado).

DHCP

Se obtiene de forma automática la dirección IP y la puerta de enlace del servidor DHCP (modo con estado).

Estático

La dirección IP, la puerta de enlace y la longitud de prefijo se configuran de forma manual.

[DHCP]

Actualiza el periodo de concesión y vuelve a obtener la dirección IP del servidor DHCP.

Solo se muestra si se ha seleccionado [DHCP] en el menú [Modo] (Modo).

[Dirección IP]

Permite configurar y ver la dirección IP.

Si ha seleccionado [DHCP] en el menú [Modo] (Modo), la pantalla muestra la dirección IP obtenida del servidor DHCP.

Si ha seleccionado [Estático] (Estática) en el menú [Modo] (Modo), configure la dirección IP.

A continuación se indica el rango de ajustes posibles:

De 0:0:0:0:0:0:0:1 a ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

[Longitud de prefijo]

Si ha seleccionado [Estático] (Estática) en el menú [Modo] (Modo), configure el prefijo.

El rango de valores va de 1 a 128.

[Puerta enlace]

Permite configurar y ver la dirección de la puerta de enlace predeterminada.

Si ha seleccionado [DHCP] en el menú [Modo], la pantalla muestra la dirección de puerta de enlace obtenida del servidor DHCP.

Si ha seleccionado [Estático] en el menú [Modo], configure la dirección de puerta de enlace predeterminada.

A continuación se indica el rango de ajustes posibles:

De 0:0:0:0:0:0:0:0 a ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

• La puerta de enlace definida se comparte con la configuración de [Interfaz] > [Red] > [Configuración] > [LAN] > [IPv6 (LAN)].

[DNS]

Si ha seleccionado [Estático] en el menú [Modo], configure la dirección primaria del servidor de DNS.

A continuación se indica el rango de ajustes posibles:

De 0:0:0:0:0:0:0:0 a ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

• Para el servidor de DNS de IPv6 solo se puede registrar una dirección IP. • La dirección del servidor de DNS definida se comparte con la configuración de [Interfaz] > [Red] > [Configuración] > [LAN] > [IPv6 (LAN)].

[Proxy (Wi-Fi)]

Configura el proxy para la conexión Wi-Fi.

Estas son las opciones posibles:

[Activado]

Activa o desactiva el uso del proxy.

• Para activar el proxy, es necesario configurar [SFTP/SCP Server] (Servidor) y la opción [excluir] (Excluir) debe contener al menos 127.0.0.1 y localhost.

[SFTP/SCP Server]

Configura el nombre o la dirección IP del servidor proxy.

Ejemplo: http://192.168.1.11:3128

• El servidor debe configurarse con un nombre o una dirección IP y un número de puerto que sean válidos. • Mantenga pulsado «.» para introducir dos puntos («:»).

[excluir]

Configura los nombres, direcciones IP o dominios que debe excluir el proxy.

• La opción Exclude (Excluir) debe contener al menos 127.0.0.1 y localhost.

[puerto]

Configura el número de puertos TCP/IP.

Funciones de los puertos 1 a 3

En la función de servidor socket de TCP/IP, se puede utilizar uno de los siguientes métodos de conexión.

Los puertos que se utilizarán y sus funciones varían en función del método de conexión y el protocolo de comunicación.

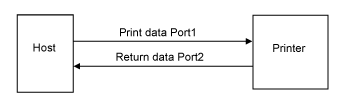

Conexión de dos puertos

El puerto 1 se utiliza para recibir los datos de impresión y el puerto 2 se utiliza para devolver el estado de la impresora.

La conexión de dos puertos está disponible cuando el protocolo de comunicación es Status4.

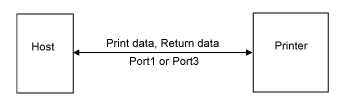

Conexión de un puerto

Se utiliza un puerto tanto para recibir los datos de impresión como para devolver el estado de la impresora.

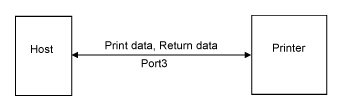

Cuando el protocolo de comunicación es Status4, se utiliza el puerto 3.

Cuando el protocolo de comunicación es Status3 o Status5, se utilizan el puerto 1 o el puerto 3.

Estas son las opciones posibles:

[Puerto 1]

Permite configurar el número del puerto 1.

Para la conexión de dos puertos de Status4, este puerto se utiliza para recibir los datos de impresión. Para la conexión de un puerto de Status3/Status5, este puerto se utiliza tanto para recibir los datos de impresión como para devolver el estado de la impresora.

El rango de valores va de 1 a 65535.

• Cada puerto (1, 2 y 3) se debe configurar con valores distintos.

[Puerto 2]

Permite configurar el número del puerto 2.

Para la conexión de dos puertos de Status4, este puerto se utiliza para devolver el estado de la impresora.

El rango de valores va de 1 a 65535.

• Cada puerto (1, 2 y 3) se debe configurar con valores distintos.

• Este ajuste está desactivado cuando está habilitado el modo AEP.

[Puerto 3]

Permite configurar el número del puerto 3.

Para la conexión de un puerto de Status3/Status4/Status5, este puerto se utiliza tanto para recibir los datos de impresión como para devolver el estado de la impresora.

El rango de valores va de 1 a 65535.

• Cada puerto (1, 2 y 3) se debe configurar con valores distintos.

• Puede modificar el formato de estado de devolución del puerto 3 al estado heredado habilitando [Estado de legado en puerto 9100] (Estado heredado del puerto 9100).

[Control de flujo]

Configura el protocolo de comunicación.

Estas son las opciones posibles:

•

[STATUS4]

•	[Status4 ENQ]

•

[STATUS3]

•

[STATUS5]

•

[NINGUNO]

[Conexiones múltiples]

Define si se permite una cola de conexiones cuando varios hosts o aplicaciones envían solicitudes de conexión a la impresora.

Cuando se conecta con un host o aplicación, la impresora puede recibir solicitudes de conexión de otros hosts o aplicaciones. Las solicitudes de conexión subsiguientes se ponen en espera y se procesan en el orden de recepción en cuanto se cierra la primera conexión.

Cuando se conecta con un host o aplicación, la impresora no puede recibir solicitudes de conexión de otros hosts o aplicaciones.

• Una vez habilitado este ajuste, utilice una conexión de un puerto para Status3, Status4 y Status5. No está garantizado el funcionamiento con conexiones de dos puertos para Status4.

[Estado de legado en puerto 9100]

Define si se cambia el formato de estado de devolución del puerto 3 al estado heredado.

No se muestra si se ha seleccionado [NINGUNO] en el menú [Control de flujo].

En el estado heredado, el formato de estado de devoIución del puerto 3 pasa a ser:

Status3

Modo	Formato de datos
Normal ([Estado de legado en puerto 9100] está desactivado)
Estado heredado ([Estado de legado en puerto 9100] está activado)

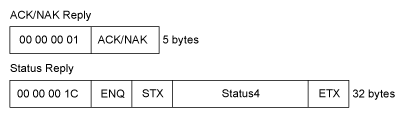

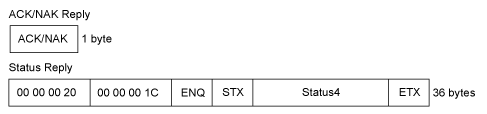

Status4

Modo	Formato de datos
Normal ([Estado de legado en puerto 9100] está desactivado)
Estado heredado ([Estado de legado en puerto 9100] está activado)

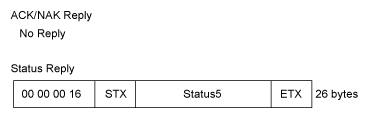

Status5

Modo	Formato de datos
Normal ([Estado de legado en puerto 9100] está desactivado)
Estado heredado ([Estado de legado en puerto 9100] está activado)

[BCC]

Habilita o inhabilita la función de comprobación de BCC.

Solo se muestra si se ha seleccionado [STATUS5] en el menú [Control de flujo].

[Tiempo respuesta ENQ]

Define el periodo en que se demora la respuesta de estado a la solicitud de estado ENQ.

Solo está disponible si se ha seleccionado [STATUS3], [Status4 ENQ], [STATUS5] o [NINGUNO] en el menú [Control de flujo].

El rango de valores va de 0 a 9999 ms.

• Normalmente se suele mantener el valor inicial.

[Ciclo respuesta]

Define el intervalo de la respuesta de estado cíclica.

Solo se muestra si se ha seleccionado [STATUS4] en el menú [Control de flujo].

El rango de valores va de 100 a 999 ms.

[Wi-Fi Protected Setup(WPS)]

La conexión de LAN inalámbrica se configura con el método del botón de comando o con el método del código PIN.

• Para ver cómo funciona, consulte el manual del dispositivo de punto de acceso. • No está disponible si [Wi-Fi Direct] está activo.

Estas son las opciones posibles:

[Botón (PBC)]

La conexión de LAN inalámbrica se configura con el método del botón de comando.

1.	Pulse [Botón (PBC)] en el menú [Wi-Fi Protected Setup(WPS)].

2.	Cuando aparezca [Scanning...] en la pantalla, pulse el botón WPS del punto de acceso del dispositivo de la LAN inalámbrica.

3.	Una vez que se haya establecido la conexión con el punto de acceso, aparecerá el mensaje [Successfully configured.] en la pantalla.

[PIN]

La conexión de LAN inalámbrica se configura con el método del código PIN.

1.	Pulse [PIN] en el menú [Wi-Fi Protected Setup(WPS)].

2.	Cuando aparezca [Scanning...] en la pantalla, configure el código PIN que se muestra en la pantalla en el punto de acceso de la LAN inalámbrica o el ordenador.

3.	Una vez que se haya establecido la conexión con el punto de acceso, aparecerá el mensaje [Successfully configured.] en la pantalla.

[Wi-Fi Direct]

Configura la función Wi-Fi Direct.

La función Wi-Fi Direct está activada si se ha seleccionado [Infraestructura] en el menú [Ajustes de conexión Wi-Fi] > [Modo]. Si ha cambiado la configuración de [Ad-hoc] a [Infraestructura] en el menú [Ajustes de conexión Wi-Fi] > [Modo], reinicia la impresora antes de configurar la función Wi-Fi Direct.

　

A continuación se indica el procedimiento de configuración:

1.	Defina el nombre de dispositivo de la impresora en [Nombre del dispostivo]. Puede escribir entre 1 y 16 caracteres. Utilice letras mayúsculas y minúsculas, números y símbolos.

2.	Seleccione [Conectar] para buscar y mostrar los nombres de los dispositivos conectables o para aceptar las solicitudes de conexión si la impresora está establecida en modo GO (propietario del grupo). Pulse el nombre del dispositivo que desee conectar.

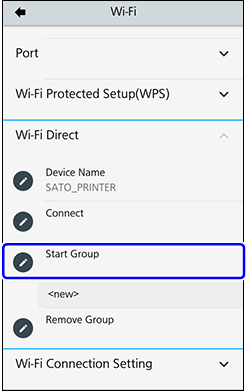

3.	Seleccione [Iniciar Grupo] si desea iniciar un nuevo grupo persistente o seleccione un grupo de la lista.

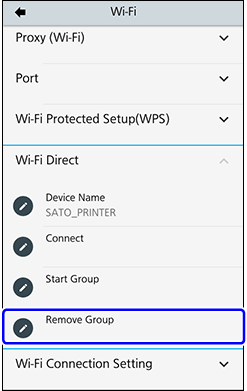

4.	Seleccione [Eliminar grupo] para eliminar el grupo persistente del paso 3.

5.	Finalice la conexión siguiendo las instrucciones en pantalla de la impresora o del dispositivo con el que realice la conexión.

6.	Pulse [Desconectar] si desea detener la conexión.

• Puede conectar un máximo de 10 dispositivos. • Si Wi-Fi Direct está activo, no es posible cambiar [Nombre del dispostivo]. • [Iniciar Grupo] y [Eliminar grupo] solo se muestran si la impresora no está conectada a una red Wi-Fi Direct. • [Desconectar] se muestra si la impresora está conectada a una red Wi-Fi Direct. • Tras establecer un grupo, la impresora se establecerá en modo GO (propietario del grupo) y esperará a recibir una solicitud de conexión de otro dispositivo. • Si se enciende la impresora durante la conexión de un grupo persistente, el grupo se iniciará automáticamente después de encenderse la impresora.

[Ajustes de conexión Wi-Fi]

Configura la LAN inalámbrica.

Estas son las opciones posibles:

[SSID]

Configura el SSID.

En la pantalla se muestra la red Wi-Fi que ha detectado la impresora.

Pulse el nombre de la red Wi-Fi que desee conectar.

Para registrar manualmente una red Wi-Fi, pulse y escriba el nombre de la red.

El nombre puede contener un máximo de 32 caracteres alfabéticos (letras mayúsculas y minúsculas), numéricos y símbolos.

[SSID oculta]

Configura el SSID oculto (función invisible).

Solo se muestra si se ha seleccionado [Infraestructura] (Infraestructura) en el menú [Modo] (Modo).

[Modo]

Configura el método de comunicación de la LAN inalámbrica.

Estas son las opciones posibles:

•	[Infraestructura]

•

[Ad-hoc]

[Canal]

Define el canal de comunicación.

[Canal] (Canal) solo se puede configurar si se ha seleccionado [Ad-hoc] en el menú [Modo] (Modo).

El número de canales que se pueden configurar varía en función del país en el que se encuentre la impresora.

[Seguridad]

Configura el método de seguridad de la red. Este método de seguridad debe ser el mismo en la impresora, el ordenador principal y los dispositivos de red.

Estas son las opciones posibles:

•

[None]

•

[WEP]

•	[WPA2+WPA]

•

[WPA2]

•	[WEP dinámica]

Si se selecciona [Ad-hoc] en el menú [Modo], solo estarán disponibles [None] y [WEP].

[Conf. WEP]

Configura la clave WEP.

Solo se muestra si se ha seleccionado [WEP] en el menú [Seguridad] (Seguridad).

Estas son las opciones posibles:

[Autenticación]

Define el método de autenticación WEP.

Estas son las opciones posibles:

•	[Sistema abierto]

•	[Clave compartida]

[Índice de claves]

Configura el índice de claves.

Configura el índice de claves (clave WEP) en función del punto de acceso de la LAN inalámbrica a la que se conecta.

El rango de valores va de 1 a 4.

• En función del producto, puede que el rango del índice de claves sea de 0 a 3. Si ha establecido la impresora en 1, establezca el producto en 0.

[Clave #1] a [Clave #4]

Configura las claves WEP de la n.º 1 a la n.º 4.

Puede utilizar caracteres alfanuméricos (mayúsculas y minúsculas).

En función de la longitud de la clave WEP, se puede definir un número de caracteres específico:

•	Cuando la longitud de la clave es de 64 bits

ASCII: 5 caracteres

Hexadecimal: 10 caracteres

•	Cuando la longitud de la clave es de 128 bits

ASCII: 13 caracteres

Hexadecimal: 26 caracteres

[Conf. WPA]

Configura la autenticación de WPA.

Solo se muestra si se ha seleccionado [WPA2+WPA] o [WPA2] en el menú [Seguridad].

Estas son las opciones posibles:

[Autenticación de WPA]

Define el método de autenticación de WPA.

Estas son las opciones posibles:

•	[Personal (PSK)]

•	[Enterprise (802.1x)]

•

[CCKM]

[PSK]

Configura la clave compartida PSK.

Solo se muestra si se ha seleccionado [Personal (PSK)] (PSK) en el menú [Autenticación de WPA] (Autenticación de WPA).

Puede introducir de 8 a 63 caracteres ASCll o 64 dígitos hexadecimales. Puede utilizar letras, números y símbolos.

[Config.EAP]

Configura las funciones de EAP.

Solo aparece si no ha seleccionado la opción [Personal (PSK)] en el menú [Autenticación de WPA] o si ha seleccionado [WEP dinámica] en el menú [Ajustes de conexión Wi-Fi] > [Seguridad].

Estas son las opciones posibles:

[Modo EAP]

Configura el modo EAP (modo de autenticación).

Estas son las opciones posibles:

•

[FAST]

•

[LEAP]

•

[PEAP]

•

[TLS]

•

[TTLS]

[Método interno]

Configura el método interno.

Solo se muestra si ha seleccionado [FAST], [PEAP] o [TTLS] en el menú [Modo EAP].

•	Si ha seleccionado [FAST] en el menú [Modo EAP], el método interno se configura en [AUTO].

•	Si ha seleccionado [PEAP] en el menú [Modo EAP], el método interno se configura en [MSCHAPv2].

•	Si ha seleccionado [TTLS] en el menú [Modo EAP], las opciones son [MSCHAPv2], [MSCHAP], [CHAP] y [PAP].

[Nombre de usuario]

Configura el nombre de usuario.

Puede contener entre 0 y 63 caracteres alfanuméricos y símbolos.

[Password]

Configura la contraseña.

Puede contener entre 0 y 32 caracteres alfanuméricos y símbolos.

[ID exterior anónimo.]

Configura el ID externo.

Solo se muestra si ha seleccionado [FAST], [PEAP] o [TTLS] en el menú [Modo EAP] (Modo EAP).

Puede contener entre 0 y 63 caracteres alfanuméricos y símbolos.

[Verificar cert. de servidor]

Activa o desactiva la validación del certificado del servidor.

Solo se muestra si no se ha seleccionado [LEAP] en el menú [Modo EAP].

[Clave P/W privada]

Configura la contraseña de clave privada.

Solo se muestra si se ha seleccionado [TLS] en el menú [Modo EAP] (Modo EAP).

Puede contener entre 0 y 64 caracteres alfanuméricos y símbolos.

[PAC aprovisionamiento]

Activa o desactiva el suministro automático de PAC.

Solo se muestra si se ha seleccionado [FAST] en el menú [Modo EAP] (Modo EAP).

[PAC P/W]

Configura la contraseña de PAC.

Solo se muestra si se ha seleccionado [FAST] en el menú [Modo EAP] y si se ha desactivado [PAC aprovisionamiento].

Puede escribir entre 0 y 64 caracteres. Puede utilizar letras, números y símbolos.

---

Related Topics

Operaciones del modo de configuración

Entrada de valores de la configuración
