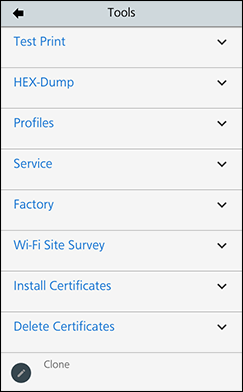

[Herramientas] Menú
El menú [Herramientas] (Sistema) contiene las siguientes opciones:
[Prueba impresión]
Realiza una prueba de impresión.
Estas son las opciones posibles:
[Fábrica]
Realiza la prueba de impresión de fábrica.
1.
Compruebe y ajuste las opciones tal como aparecen en el menú [Fábrica] (Fábrica).
2.
Pulse para empezar la prueba de impresión. Pulse para hacer una pausa en la impresión.
Para detener la prueba de impresión, primero haga una pausa en la impresión y luego pulse .
　
Estas son las opciones posibles:
Anch. etiqueta
Muestra la anchura necesaria de las etiquetas de la prueba de impresión.
La anchura necesaria de las etiquetas es de 76,2 mm (3 pulg.) para el valor de [Grande].
Longitud
Define la posición de impresión en dirección vertical.
El rango de valores es de -45 a +45 puntos.
Cuando se reduce el valor del ajuste, la posición de la impresión se desplaza en la dirección de avance.
Cuando se aumenta el valor del ajuste, la posición de la impresión se desplaza en la dirección contraria al avance.
Desplazamiento
Establece la posición de parada del rasgado, el corte y el dispensador.
El rango de valores es de -45 a +45 puntos.
Cuando se reduce el valor del ajuste, la posición de parada se desplaza en la dirección de avance.
Cuando se aumenta el valor del ajuste, la posición de parada se desplaza en la dirección contraria al avance.
Ajuste oscuridad
Ajusta la oscuridad de la prueba de impresión.
0 es el valor más claro y 99 es el más oscuro.

•
La longitud de un punto es de 0,083 mm (0,0033 pulg.).
•
Puede cambiar la unidad a puntos o pulgadas en el menú [Sistema] > [Regional] > [Unidad] (Sistema > Regional > Unidad).
•
El valor de los ajustes [Longitud] (Longitud), [Desplazamiento] [Ajuste oscuridad] configurados en el menú [Fábrica] será el mismo que el de los ajustes de los menús [Configurar lista], [Configurar QR], [Sensor de papel] y [Dirección BlueTooth].
[Configurar lista]
Imprime la información de configuración de la impresora.
1.
Compruebe y ajuste las opciones tal como aparecen en el menú [Configurar lista].
2.
Pulse para empezar la prueba de impresión. Pulse para hacer una pausa en la impresión.
Para detener la prueba de impresión, primero haga una pausa en la impresión y luego pulse .
　
Estas son las opciones posibles:
Categoria
Seleccione la categoría de la lista que va a imprimir.
Estas son las opciones posibles:
◦
[Todos]
◦
[Información]
◦
[Imprimiendo]
◦
[Interfaz]
◦
[Aplicaciones]
◦
[sistema]
Anch. etiqueta
Muestra la anchura necesaria de las etiquetas de la prueba de impresión.
La anchura necesaria de las etiquetas es de 50,8 mm (2 pulg.) para el valor de [Pequeño].
Longitud etiqueta
Configura la longitud de una etiqueta utilizada para la prueba de impresión.
El rango de valores va de -600 a 2400 puntos.
Longitud
Define la posición de impresión en dirección vertical.
El rango de valores es de -45 a +45 puntos.
Cuando se reduce el valor del ajuste, la posición de la impresión se desplaza en la dirección de avance.
Cuando se aumenta el valor del ajuste, la posición de la impresión se desplaza en la dirección contraria al avance.
Desplazamiento
Establece la posición de parada del rasgado, el corte y el dispensador.
El rango de valores es de -45 a +45 puntos.
Cuando se reduce el valor del ajuste, la posición de parada se desplaza en la dirección de avance.
Cuando se aumenta el valor del ajuste, la posición de parada se desplaza en la dirección contraria al avance.
Ajuste oscuridad
Ajusta la oscuridad de la prueba de impresión.
0 es el valor más claro y 99 es el más oscuro.

•
La longitud de un punto es de 0,083 mm (0,0033 pulg.).
•
Puede cambiar la unidad a puntos o pulgadas en el menú [Sistema] > [Regional] > [Unidad] (Sistema > Regional > Unidad).
•
El valor de los ajustes [Longitud etiqueta], [Longitud], [Desplazamiento] y [Ajuste oscuridad] del menú [Configurar lista] será el mismo que el de los ajustes de los menús [Fábrica], [Configurar QR], [Sensor de papel] y [Dirección BlueTooth].
[Configurar QR]
Imprime la información de configuración de la impresora con un código QR.
1.
Compruebe y ajuste las opciones tal como aparecen en el menú [Configurar QR] (Lista de configuraciones).
2.
Pulse para empezar la prueba de impresión. Pulse para hacer una pausa en la impresión.
Para detener la prueba de impresión, primero haga una pausa en la impresión y luego pulse .
　
Estas son las opciones posibles:
Categoria
Seleccione la categoría de la lista que va a imprimir.
Estas son las opciones posibles:
◦
[Todos]
◦
[Información]
◦
[Imprimiendo]
◦
[Interfaz]
◦
[Aplicaciones]
◦
[sistema]
Anch. etiqueta
Muestra la anchura necesaria de las etiquetas de la prueba de impresión.
La anchura necesaria de las etiquetas es de 50,8 mm (2 pulg.) para el valor de [Pequeño].
Longitud etiqueta
Configura la longitud de una etiqueta utilizada para la prueba de impresión.
El rango de valores va de -600 a 2400 puntos.
Longitud
Define la posición de impresión en dirección vertical.
El rango de valores es de -45 a +45 puntos.
Cuando se reduce el valor del ajuste, la posición de la impresión se desplaza en la dirección de avance.
Cuando se aumenta el valor del ajuste, la posición de la impresión se desplaza en la dirección contraria al avance.
Desplazamiento
Establece la posición de parada del rasgado, el corte y el dispensador.
El rango de valores es de -45 a +45 puntos.
Cuando se reduce el valor del ajuste, la posición de parada se desplaza en la dirección de avance.
Cuando se aumenta el valor del ajuste, la posición de parada se desplaza en la dirección contraria al avance.
Ajuste oscuridad
Ajusta la oscuridad de la prueba de impresión.
0 es el valor más claro y 99 es el más oscuro.

•
La longitud de un punto es de 0,083 mm (0,0033 pulg.).
•
Puede cambiar la unidad a puntos o pulgadas en el menú [Sistema] > [Regional] > [Unidad] (Sistema > Regional > Unidad).
•
El valor de los ajustes [Longitud etiqueta], [Longitud], [Desplazamiento] y [Ajuste oscuridad] del menú [Configurar QR] será el mismo que el de los ajustes de los menús [Fábrica], [Configurar lista], [Sensor de papel] y [Dirección BlueTooth].
[Sensor de papel]
Imprime el resultado de la detección del nivel del sensor de etiquetas.
1.
Compruebe y ajuste las opciones tal como aparecen en el menú [Sensor de papel] (Sensor de papel).
2.
Pulse para empezar la prueba de impresión. Pulse para hacer una pausa en la impresión.
Para detener la prueba de impresión, primero haga una pausa en la impresión y luego pulse .
　
Estas son las opciones posibles:
Anch. etiqueta
Muestra la anchura necesaria de las etiquetas de la prueba de impresión.
La anchura necesaria de las etiquetas es de 50,8 mm (2 pulg.) para el valor de [Pequeño].
Longitud etiqueta
Configura la longitud de una etiqueta utilizada para la prueba de impresión.
El rango de valores va de -600 a 2400 puntos.
Longitud
Define la posición de impresión en dirección vertical.
El rango de valores es de -45 a +45 puntos.
Cuando se reduce el valor del ajuste, la posición de la impresión se desplaza en la dirección de avance.
Cuando se aumenta el valor del ajuste, la posición de la impresión se desplaza en la dirección contraria al avance.
Desplazamiento
Establece la posición de parada del rasgado, el corte y el dispensador.
El rango de valores es de -45 a +45 puntos.
Cuando se reduce el valor del ajuste, la posición de parada se desplaza en la dirección de avance.
Cuando se aumenta el valor del ajuste, la posición de parada se desplaza en la dirección contraria al avance.
Ajuste oscuridad
Ajusta la oscuridad de la prueba de impresión.
0 es el valor más claro y 99 es el más oscuro.

•
La longitud de un punto es de 0,083 mm (0,0033 pulg.).
•
Puede cambiar la unidad a puntos o pulgadas en el menú [Sistema] > [Regional] > [Unidad] (Sistema > Regional > Unidad).
•
El valor de los ajustes [Longitud etiqueta], [Longitud], [Desplazamiento] y [Ajuste oscuridad] del menú [Sensor de papel] será el mismo que el de los ajustes de los menús [Fábrica], [Configurar lista], [Configurar QR] y [Dirección BlueTooth].
[Dirección BlueTooth]
Imprime la dirección BD.
1.
Compruebe y ajuste las opciones tal como aparecen en el menú [Dirección BlueTooth].
2.
Pulse para empezar la prueba de impresión. Pulse para hacer una pausa en la impresión.
Para detener la prueba de impresión, primero haga una pausa en la impresión y luego pulse .
　
Estas son las opciones posibles:
Anch. etiqueta
Muestra la anchura necesaria de las etiquetas de la prueba de impresión.
La anchura necesaria de las etiquetas es de 76,2 mm (3 pulg.) para el valor de [Grande].
Longitud
Define la posición de impresión en dirección vertical.
El rango de valores es de -45 a +45 puntos.
Cuando se reduce el valor del ajuste, la posición de la impresión se desplaza en la dirección de avance.
Cuando se aumenta el valor del ajuste, la posición de la impresión se desplaza en la dirección contraria al avance.
Desplazamiento
Establece la posición de parada del rasgado, el corte y el dispensador.
El rango de valores es de -45 a +45 puntos.
Cuando se reduce el valor del ajuste, la posición de parada se desplaza en la dirección de avance.
Cuando se aumenta el valor del ajuste, la posición de parada se desplaza en la dirección contraria al avance.
Ajuste oscuridad
Ajusta la oscuridad de la prueba de impresión.
0 es el valor más claro y 99 es el más oscuro.

•
La longitud de un punto es de 0,083 mm (0,0033 pulg.).
•
Puede cambiar la unidad a puntos o pulgadas en el menú [Sistema] > [Regional] > [Unidad] (Sistema > Regional > Unidad).
•
El valor de los ajustes [Longitud] (Longitud), [Desplazamiento] y [Ajuste oscuridad] configurados en el menú [Dirección BlueTooth] será el mismo que el de los ajustes de los menús [Fábrica], [Configurar lista], [Configurar QR] y [Sensor de papel].
[HEX-Dump]
Guarda los datos de impresión del volcado hexadecimal o los datos del volcado del búfer de entrada en la memoria USB.
Estas son las opciones posibles:
[Modo de descarga Hex]
Activa o desactiva el modo de volcado hexadecimal.
Si activa [Modo de descarga Hex] (Modo de volcado hexadecimal), la impresora imprime los datos recibidos y al mismo tiempo crea un archivo de los datos recibidos en «hexdump/».
Cuando lo vuelve a desactivar, puede ver el archivo en la pantalla.

•
Si activa [Modo de descarga Hex] (Modo de volcado hexadecimal), el diseño de la pantalla Online/Offline cambia.
•
Puede guardar un máximo de 10 archivos de datos recibidos por cada tipo de interfaz. En función del tamaño de archivo, el número de archivos que se pueden guardar es inferior a 10.
•
A continuación se describen los archivos creados en «hexdump/» en la impresora:
BT00xx.bin
Datos recibidos a través de Bluetooth.
LAN00xx.bin (solo para el modelo USB+LAN)
Datos recibidos a través de la LAN.
NFC00xx.bin
Datos recibidos a través de NFC.
PIPE00xx.bin
Datos recibidos a través del canal.
USB00xx.bin
Datos recibidos a través del USB.
WIFI00xx.bin
Datos recibidos a través de la LAN inalámbrica.
[Descarga de búfer]
Guarda los datos del volcado del búfer en la impresora.
Solo está disponible si se ha desactivado el menú [Modo de descarga Hex] (Modo de volcado hexadecimal).
Pulse [INICIAR] (Iniciar) en la pantalla de inicio para guardar los datos en la impresora.
Guarda los datos del volcado del búfer en «buff/» en la impresora.

•
Para cada tipo de interfaz se crea un archivo de datos del búfer de entrada.
•
A continuación se describe el archivo creado en «buff/» en la impresora:
BT0001.bin
Contenido del búfer de entrada para Bluetooth.
LAN0001.bin (solo para el modelo USB+LAN)
Contenido del búfer de entrada para la LAN.
NFC0001.bin
Contenido del búfer de entrada para NFC.
PIPE0001.bin
Contenido del búfer de entrada para el canal.
USB0001.bin
Contenido del búfer de entrada para USB.
WIFI0001.bin
Contenido del búfer de entrada para la LAN inalámbrica.
•
Si se vuelve a ejecutar [Descarga de búfer] (Volcado de búfer), se sobrescribirá el archivo existente.
[Archivos de registro]
Estas son las opciones posibles:

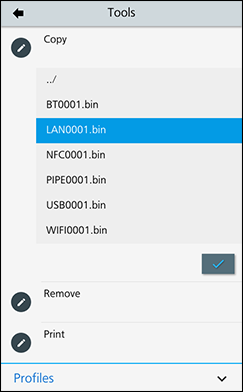

[Copiar]
Se copian los archivos de registro de la impresora en la memoria USB.
Solo disponible si se ha conectado la memoria USB.

•
Analice la memoria USB con el antivirus antes de conectarla a la impresora. SATO Corporation no se responsabilizará de los problemas de funcionamiento de la impresora causados por un virus procedente de una memoria USB.
A continuación se indica el procedimiento para copiar los archivos de registro:
1.
Pulse el tipo de archivo que desee copiar en la lista.
◦
buff/
Los datos del búfer guardados tras realizar el [Descarga de búfer] (Volcado de búfer).
◦
hexdump/
Los datos recibidos creados a través de [Modo de descarga Hex] (Modo de volcado hexadecimal).
2.
Pulse el archivo que desee copiar. Se resalta el nombre del archivo seleccionado.
3.
Pulse para copiar el archivo seleccionado en la memoria USB.

•
Si [Modo de descarga Hex] (Modo hexadecimal) está activado, los archivos pueden tardar un tiempo en aparecer.

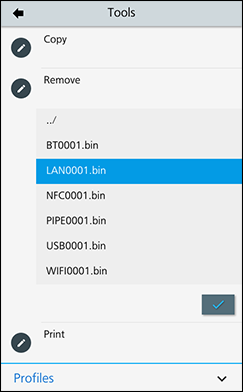

[Quitar]
Se eliminan los archivos de registro de la impresora.
A continuación se indica el procedimiento para eliminar los archivos de registro:
1.
Pulse el tipo de archivo que desee eliminar en la lista.
◦
buff/
Los datos del búfer guardados tras realizar el [Descarga de búfer] (Volcado de búfer).
◦
hexdump/
Los datos recibidos creados a través de [Modo de descarga Hex] (Modo de volcado hexadecimal).
2.
Pulse el archivo que desee eliminar. Se resalta el nombre del archivo seleccionado.
3.
Pulse para eliminar el archivo seleccionado.

•
Si [Modo de descarga Hex] (Modo hexadecimal) está activado, los archivos pueden tardar un tiempo en aparecer.

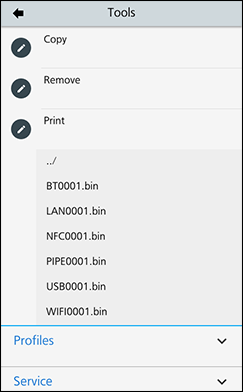

[Imprimir]
Se imprime el volcado hexadecimal de los archivos de registro de la impresora.
A continuación se indica el procedimiento para imprimir los archivos de registro:
1.
Pulse el tipo de archivo que desee imprimir en la lista.
◦
buff/
Los datos del búfer guardados tras realizar el [Descarga de búfer] (Volcado de búfer).
◦
hexdump/
Los datos recibidos creados a través de [Modo de descarga Hex] (Modo de volcado hexadecimal).
2.
Pulse el archivo que desee imprimir. Aparecerá la pantalla Offline.
3.
Pulse [IMPRIMIR] (Imprimir) para iniciar la impresión.

•
Imprimir el contenido del archivo puede requerir una gran cantidad de papel.

•
Si [Modo de descarga Hex] (Modo hexadecimal) está activado, los archivos pueden tardar un tiempo en aparecer.
[Perfiles]
Mantiene el perfil personalizado de las configuraciones de la impresora.
El nombre del perfil actual se muestra en los menús [Cargar] (Cargar) y [Guardar] (Guardar).
Estas son las opciones posibles:
[ELIMINAR]
Elimina el perfil de la impresora.
No está disponible si no hay ningún perfil guardado.
A continuación se indica el procedimiento para eliminar el perfil:
1.
Pulse el perfil que desee eliminar.
2.
Pulse en el mensaje.
El nombre del perfil se eliminará de la lista.
[Cargar]
Carga el perfil de la impresora.
No está disponible si no hay ningún perfil guardado.
A continuación se indica el procedimiento para cargar el perfil:
1.
Pulse el perfil que desee cargar.
2.
Pulse en el mensaje.
[Guardar]
Sobrescribe el perfil actual y guarda la configuración actual de la impresora.
No está disponible si no hay ningún perfil guardado.
La pantalla muestra una lista de los perfiles que están guardados en la impresora.
A continuación se explica cómo sobrescribir el perfil actual y guardar la configuración actual de la impresora:
1.
Pulse el perfil que desee sobrescribir.
2.
Pulse en el mensaje.
[Guardar como]
Guarda la configuración actual de la impresora como nuevo perfil.
Indique el nombre con el que se debe guardar el perfil.
You can enter a maximum of 32 characters. El nombre puede contener un máximo de 32 caracteres alfabéticos (letras mayúsculas y minúsculas), numéricos y símbolos.
Pulse en el teclado en pantalla para confirmar la acción.
El nuevo perfil aparece en las listas [Guardar], [Cargar] y [Inicie con].
[Inicie con]
Seleccione el perfil que desee cargar al iniciar la impresora.
No está disponible si no hay ningún perfil guardado.
A continuación se indica el procedimiento para cargar el perfil al iniciarse la impresora:
1.
Pulse el perfil que desee cargar al iniciar la impresora.
2.
Pulse en el mensaje.
[Servicio]
Contiene las opciones de servicio.
Solo deben utilizarlas el personal del servicio técnico autorizado de SATO.
[Fábrica]
Contiene las opciones de fábrica.
Solo deben utilizarlas el personal del servicio técnico autorizado de SATO.
[Evaluación cob. WiFi]
Realiza un sondeo de la intensidad de onda de cada punto de acceso y muestra o imprime los resultados.
Aparece solo cuando está instalado el kit de LAN inalámbrica/Bluetooth opcional.
Estas son las opciones posibles:
SiteSurveyDisp.
Muestra la intensidad de onda de cada punto de acceso.
SiteSurveyPrint
Imprime la intensidad de onda de cada punto de acceso.
[Certificados instalados]
Instala certificados para la autenticación Wi-Fi y para HTTPS.
Solo disponible si se ha conectado la memoria USB.

•
Analice la memoria USB con el antivirus antes de conectarla a la impresora. SATO Corporation no se responsabilizará de los problemas de funcionamiento de la impresora causados por un virus procedente de una memoria USB.
Estas son las opciones posibles:
HTTPS
Instala los certificados de HTTPS desde la memoria USB.
CA de raíz Wi-Fi
Instala los certificados de CA de raíz Wi-Fi desde la memoria USB.
Cliente de Wi-Fi
Instala los certificados de clientes Wi-Fi desde la memoria USB.
Clave privada de Wi-Fi
Instala la clave privada de Wi-Fi desde la memoria USB.
Archivo EAP-FAST PAC
Instala el archivo EAP-FAST PAC desde la memoria USB.
SFTP/SCP Server
Instala los certificados de servidor SFTP/SCP desde la memoria USB.
FTPS/SCP Client
Instala los certificados de cliente FTPS/SCP desde la memoria USB.
A continuación se indica el procedimiento para instalar los certificados y archivos PAC:
1.
Guarde los archivos de certificados en la carpeta raíz de la unidad de memoria USB.
Los archivos pueden tener las extensiones siguientes:
◦
.pem, .crt, .cer y .der para el certificado de CA de raíz y de cliente en formato PEM o DER
◦
.pfx y .p12 para los certificados de cliente en formato PKCS #12
◦
.prv y .key para las claves privadas en formato PEM / PKCS#8
◦
.pac para los archivos PAC
2.
Conecte la unidad de memoria USB en el conector USB (tipo A).
3.
Vaya al menú [Configuración] > [Herramientas] > [Certificados instalados].
4.
Pulse el certificado que desee instalar. Consulte la descripción más arriba.
5.
Pulse el archivo de certificado en la lista.
[Borrar Certificados]
Elimina los certificados utilizados para la autenticación Wi-Fi y HTTPS.
HTTPS
Elimina los certificados de HTTPS instalados.
CA de raíz Wi-Fi
Elimina los certificados de CA de raíz Wi-Fi instalados.
Cliente de Wi-Fi
Elimina los certificados de cliente Wi-Fi instalados.
Clave privada de Wi-Fi
Elimina la clave privada de Wi-Fi instalada.
Archivo EAP-FAST PAC
Elimina el archivo EAP-FAST PAC instalado.
A continuación se explica el procedimiento para eliminar los certificados y archivos PAC:
1.
Vaya al menú [Configuración] > [Herramientas] > [Borrar Certificados].
2.
Pulse el certificado que desee eliminar. Consulte la descripción más arriba.
3.
Pulse en el mensaje.
[Clonar]
Copia la configuración actual de la impresora y los datos instalados en la memoria USB.
Solo disponible si se ha conectado la memoria USB.

•
Analice la memoria USB con el antivirus antes de conectarla a la impresora. SATO Corporation no se responsabilizará de los problemas de funcionamiento de la impresora causados por un virus procedente de una memoria USB.
Esta función es útil si desea configurar una nueva impresora o varias impresoras con los mismos ajustes.
Estas son las opciones posibles:
Excl. LAN/Wi-Fi/IP
Copia la configuración de la impresora y los datos (con la excepción de la información de la red) en la memoria USB. Esto resulta útil para configurar con los mismos ajustes varias impresoras que ya tienen la red configurada.
Incl. LAN/Wi-Fi
Copia la configuración de la impresora y los datos, incluida la información de la red (con la excepción de la dirección IP), en la memoria USB. Esto resulta útil para configurar con los mismos ajustes varias impresoras que se van a conectar en la misma red.
Incl. LAN/Wi-Fi/IP
Copia la configuración de la impresora y los datos, incluida la información de la red (con la dirección IP), en la memoria USB. Esto resulta útil al traspasar la configuración de una impresora a otra para sustituirla.
[Guia de inicio]
Activa o desactiva la guía básica.
Si activa esta función, la guía básica aparece al encender la impresora.
Related Topics
Operaciones del modo de configuración
Entrada de valores de la configuración
[Unidad]

Regresar al inicio
