Identification des pièces

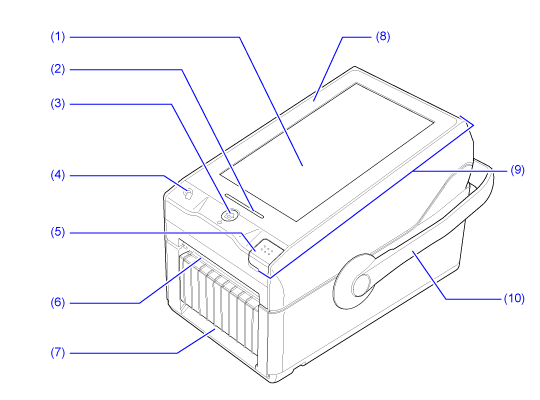

Vue avant

(1) Écran LCD/panneau tactile

(2) Voyant LED

(3) Bouton / (Veille/Accueil)

Pour mettre l'imprimante sous tension, appuyez sur le bouton / (Veille/Accueil) jusqu'à ce que le voyant LED devienne bleu.

Appuyez sur le bouton / (Veille/Accueil) lorsque l'imprimante est sous-tension pour basculer vers l'écran d'accueil. (L'écran d'accueil n'apparaît pas lorsqu'il reste des tâches d'impression dans l'imprimante.)

Pour mettre l'imprimante hors tension, appuyez sur le bouton / (Veille/Accueil) pendant plus de deux secondes et suivez les instructions à l'écran.

(4) Antenne NFC embarquée

(5) Bouton d'ouverture du capot

(6) Sortie du support

(7) Sortie de la bande de support (liner)

(8) Capot supérieur

(9) Panneau de commande

(10) Poignée

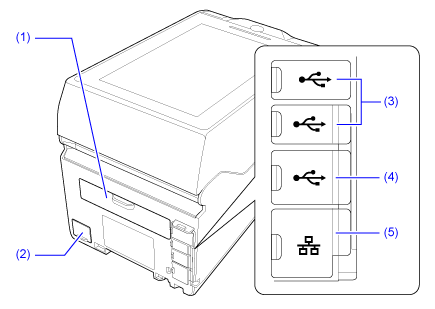

Vue arrière

(1) Port de chargement du support (pour supports en paravent)

(2) Connecteur d'entrée DC

Avant de raccorder le câble, vérifiez que la tension AC de votre région se situe dans la plage de 100 à 240 V AC, 50 à 60 Hz.

(3) Connecteur USB (type A)

Permet de stocker les informations de paramétrage de l'imprimante dans la mémoire USB.

Il est également possible de raccorder d'autres appareils, tels qu'un lecteur de codes-barres ou un clavier.

• Pensez à effectuer une analyse antivirus de la clé USB avant de la connecter à l'imprimante. SATO Corporation ne peut être tenu responsable de tout dysfonctionnement de l'imprimante provoqué par un virus propagé via la clé USB.

(4) Connecteur USB (type B)

Permet de raccorder l’imprimante à un ordinateur via l’interface USB.

(5) Connecteur LAN (modèle USB+LAN uniquement)

Permet de connecter l’imprimante au réseau via l’interface LAN.

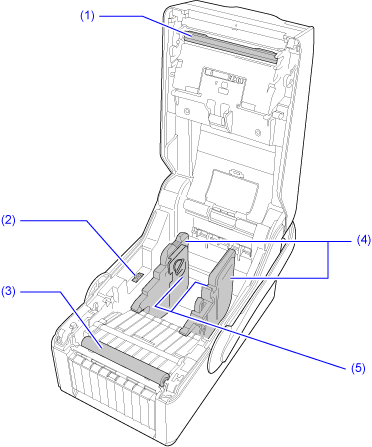

Vue interne

(1) Tête d'impression (consommables)

Crée une image sur le support. Nettoyez régulièrement la tête d’impression.

(2) Connecteur USB (type A)

Permet de stocker les informations de paramétrage de l'imprimante dans la mémoire USB.

• Pensez à effectuer une analyse antivirus de la clé USB avant de la connecter à l'imprimante. SATO Corporation ne peut être tenu responsable de tout dysfonctionnement de l'imprimante provoqué par un virus propagé via la clé USB.

• Dimensions de la mémoire USB qu'il est possible de connecter à l'intérieur de l'imprimante : ◦ Longueur : moins de 37 mm (sans tenir compte de la partie métallique du connecteur) ◦ Largeur : moins de 20 mm ◦ Épaisseur : moins de 8 mm

(3) Rouleau en caoutchouc (consommables)

(4) Guide papier

(5) Clapet

---
