Installation de l'adaptateur secteur dans le kit de station de charge

Regardez la vidéo ici (sans audio).

• Il ne faut jamais brancher ni débrancher le câble d’alimentation avec les mains mouillées. Vous risqueriez de recevoir une décharge électrique.

　

Regardez la vidéo ci-dessous pour voir la procédure.

1.	Soulevez le couvercle inférieur du kit de station de charge (1) en appuyant sur les pattes puis retirez-le.

2.	Retirez l'enrouleur de câble (2) du kit de station de charge.

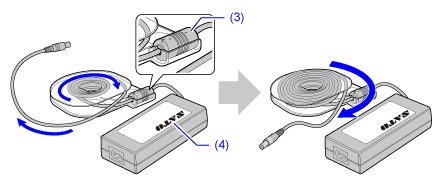

3.	Fixez le noyau de ferrite (3) de l'adaptateur secteur et enroulez le câble de l'adaptateur autour de l'enrouleur.

Enroulez le câble dans le sens des flèches gravées sur l'enrouleur en le serrant bien pour ne pas laisser d'espace.

Placez l'adaptateur secteur avec le logo SATO (4) vers le haut.

• Prenez les précautions suivantes lorsque vous enroulez le câble de l'adaptateur secteur autour de l'enrouleur. ◦ (A) Ne pliez pas trop le câble près de la fiche de sortie DC. Vous risquez d'endommager le câble. ◦ (B) Ne faites pas passer le câble au dessus du noyau de ferrite et ne laissez pas le câble dépasser de l'enrouleur. Si vous forcez pour fermer le couvercle, le câble peut se coincer entre le couvercle et la station de charge et se casser. ◦ (C) Serrez bien le câble lorsque vous l'enroulez. Vérifiez que tout le câble est enroulé autour de l'enrouleur.

4.	Placez l'adaptateur secteur (5) et le câble enroulé autour de l'enrouleur (2) dans le kit de station de charge.

Placez le noyau de ferrite (3) en haut à droite de l'adaptateur secteur.

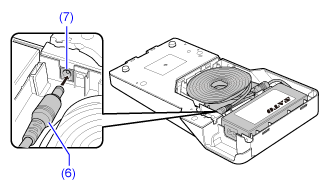

5.	Raccordez la fiche de sortie DC (6) au connecteur d'entrée DC (7) du kit de station de charge.

6.	Insérez le couvercle et branchez le câble d'alimentation.

a.	Insérez le couvercle retiré à l'étape 1 () et appuyez sur les pattes pour le fixer correctement ().

b.	Vérifiez que le couvercle est bien fermé. Ensuite, raccordez le câble d'alimentation au kit de station de charge avec la fiche de sortie AC (8) et à la prise murale avec la prise d'alimentation (9).

• La forme de la fiche peut varier en fonction du pays de l'achat. • Si le câble est coincé entre le couvercle et l'unité principale et que le couvercle ne se ferme pas correctement, répétez la procédure à partir de l'étape 3.
