Chargement du rouleau d'étiquettes (impression en mode distributeur)

Regardez la vidéo ici (sans audio).

• La tête d’impression et les éléments à proximité sont chauds après l'impression. Évitez de les toucher pour ne pas vous brûler. Ne remplacez pas directement le support après l'impression. • Si vous touchez les bords de la tête à mains nues, vous risquez de vous blesser.

　

Regardez la vidéo ci-dessous pour voir la procédure.

1.	Appuyez sur le bouton d'ouverture du capot (1) pour ouvrir le capot supérieur (2).

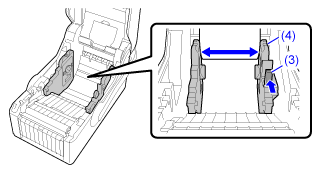

2.	Tout en appuyant sur le levier (3), déplacez le guide papier (4) situé à droite pour ajuster sa largeur afin qu'elle corresponde à celle du rouleau d'étiquettes.

• Ne chargez pas encore le rouleau d'étiquettes. • Changez la position du clapet du guide papier en fonction du diamètre du mandrin du rouleau d'étiquettes.

3.	Chargez le rouleau d'étiquettes.

Placez-le de sorte que la face à imprimer (5) soit orientée vers la tête d'impression (6) et introduisez-le en diagonale.

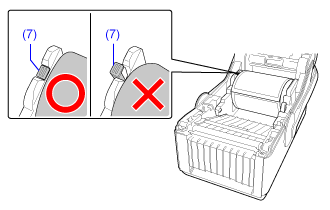

Si le rouleau d'étiquettes est correctement chargé, la pièce d'indication (7) du guide papier déplacée latéralement revient en position initiale.

• Il existe deux sens d'enroulement du support. L'illustration représente un support avec face extérieure.

4.	Retirez le support et enlevez plusieurs étiquettes (environ 10 cm) de la doublure.

(A) Environ 10 cm

5.	Faites passer le support sous les pattes (8).

6.	Soulevez le module du distributeur (9) à l'avant de l'imprimante () et inclinez-le vers l'avant ().

7.	Faites passer la doublure dans la fente (ouverture) entre le module du distributeur et l'imprimante vers l'extérieur de celle-ci (), puis fermez le module du distributeur ().

8.	Tirez légèrement sur la doublure pour que celle-ci ou les étiquettes soient bien tendues.

9.	Fermez le capot supérieur.

Appuyez sur les deux extrémités du capot supérieur jusqu'à ce qu'il clique pour le fermer.

• Lorsque vous fermez le capot supérieur, prenez soin de ne pas vous coincer les doigts.

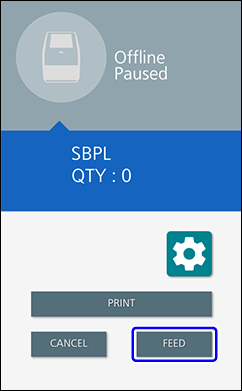

10.	Tapez sur [ALIMENTATION] (Avance).

Le support avance jusqu'à la position de début d'impression.

---
