Remplacement du rouleau en caoutchouc linerless en option

Regardez la vidéo ici (sans audio).

Vous pouvez facilement retirer et remplacer un rouleau linerless endommagé ou usé.

• Il ne faut jamais brancher ni débrancher le câble d’alimentation avec les mains mouillées. Vous risqueriez de recevoir une décharge électrique. • Pensez à débrancher le câble d’alimentation de la prise murale ou à retirer la batterie en option avant de remplacer les consommables.

Consigne pour le remplacement du rouleau linerless

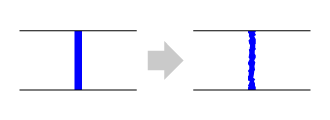

Le rouleau linerless possède des bandes bleues au centre. Lorsque ces bandes bleues commencent à s'estomper, il est temps de remplacer le rouleau linerless.

• Il s'agit d'une recommandation générale. Le délai d'usure du rouleau linerless varie selon le support utilisé. Dans tous les cas, remplacez le rouleau linerless usagé lorsque la qualité d'impression de l'imprimante diminue.

　

Regardez la vidéo ci-dessous pour voir la procédure.

1.	Vérifiez que l'imprimante est hors tension puis débranchez le câble d'alimentation de la prise AC ou retirez la batterie en option.

2.	Appuyez sur le bouton d'ouverture du capot (1) pour ouvrir le capot supérieur (2).

3.	Retirez le support s'il est déjà chargé.

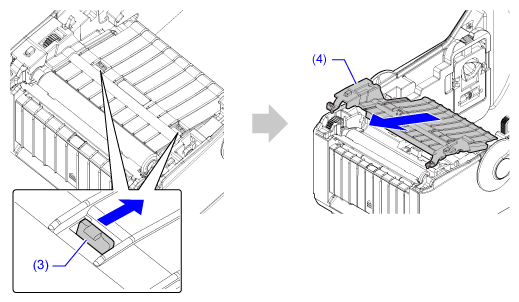

4.	Tirez les deux pattes (3) vers l'arrière pour retirer le couvercle interne (4).

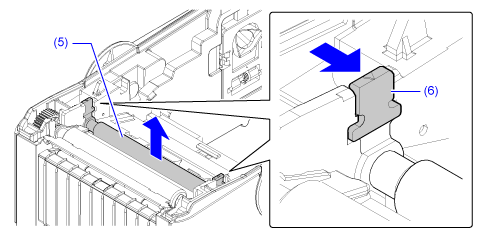

5.	Inclinez les deux pattes (6) du rouleau d'entraînement (5) vers l'intérieur pour le retirer.

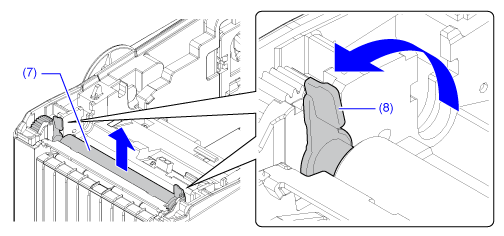

6.	Faites pivoter les deux leviers (8) du rouleau linerless (7) vers l'avant pour le retirer.

7.	Installez le nouveau rouleau linerless (7) et faites pivoter les deux leviers (8) vers l'arrière.

8.	Inclinez les deux pattes (6) du rouleau d'entraînement vers l'intérieur pour le replacer.

9.	Vérifiez que les pattes sont parallèles aux deux côtés de l'imprimante () et que les deux rouleaux tournent en même temps ().

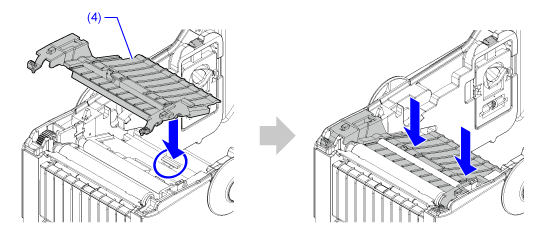

10.	Alignez la patte à l'arrière du couvercle intérieur (4) sur son logement et appuyez sur celle-ci jusqu'à entendre un clic.

11.	Rechargez le support si vous l'avez retiré à l'étape 3.

12.	Fermez le capot supérieur.

Appuyez sur les deux extrémités du capot supérieur jusqu'à ce qu'il clique pour le fermer.

• Lorsque vous fermez le capot supérieur, prenez soin de ne pas vous coincer les doigts.
