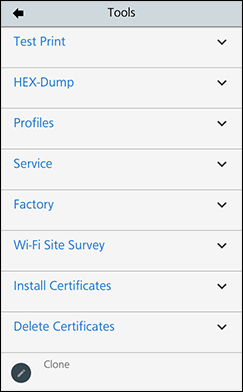

[Outils] Menu

Les paramètres suivants sont disponibles dans le menu [Outils] :

[Test impression]

Effectue un test d'impression.

Les options sont les suivantes :

[Config. Usine]

Effectue un test d'impression d'usine.

1.	Vérifiez et définissez les éléments répertoriés dans le menu [Config. Usine].

2.	Tapez sur pour lancer le test d'impression. Tapez sur pour suspendre l'impression.

Pour arrêter le test d'impression, commencez par suspendre l'impression puis tapez sur .

　

Les options sont les suivantes :

Largeur étiquette

Affiche la largeur de support nécessaire du test d'impression.

La largeur nécessaire est 76,2 mm pour [Large].

Pas

Définit la position de l'impression dans le sens vertical.

La plage de valeurs est comprise entre -45 et +45 points.

Lorsque vous diminuez la valeur du paramètre, la position d'impression est déplacée dans le sens de l'avance.

Lorsque vous augmentez la valeur du paramètre, la position d'impression est déplacée dans le sens contraire de l'avance.

Décalage

Définit la position à laquelle le support est « déchiré » (tear-off), coupé (cut) et à laquelle sa distribution (dispense) est arrêtée.

La plage de valeurs est comprise entre -45 et +45 points.

Lorsque vous diminuez la valeur du paramètre, la position d'arrêt est déplacée dans le sens de l'avance.

Lorsque vous augmentez la valeur du paramètre, la position d'arrêt est déplacée dans le sens contraire de l'avance.

Réglage noirceur

Règle le contraste de l'impression du test d'impression.

0 est le contraste le plus faible et 99 le plus marqué.

• La longueur de 1 point est 0,083 mm. • Vous pouvez changer l'unité en points ou en pouces dans le menu [Système] > [Régional] > [Unité]. • La valeur des paramètres [Pas], [Décalage] et [Réglage noirceur] définis dans le menu [Config. Usine] reflètent celles des paramètres identiques dans les menus [Config. liste], [Config. QR], [Détecteur de papier] et [Adresse BD].

[Config. liste]

Imprime les informations de paramétrage de l'imprimante.

1.	Vérifiez et définissez les éléments répertoriés dans le menu [Config. liste].

2.	Tapez sur pour lancer le test d'impression. Tapez sur pour suspendre l'impression.

Pour arrêter le test d'impression, commencez par suspendre l'impression puis tapez sur .

　

Les options sont les suivantes :

Catégorie

Sélectionnez la catégorie de la liste à imprimer.

Les options sont les suivantes :

◦

[Tout]

◦	[Information]

◦	[Impression]

◦	[Interface]

◦	[Applications]

◦

[Système]

Largeur étiquette

Affiche la largeur de support nécessaire du test d'impression.

La largeur nécessaire est 50,8 mm pour [Etroit].

Longueur étiquette

Définit la longueur d'une étiquette utilisée pour le test d'impression.

La plage de valeurs est comprise entre 600 et 2400 points.

Pas

Définit la position de l'impression dans le sens vertical.

La plage de valeurs est comprise entre -45 et +45 points.

Lorsque vous diminuez la valeur du paramètre, la position d'impression est déplacée dans le sens de l'avance.

Lorsque vous augmentez la valeur du paramètre, la position d'impression est déplacée dans le sens contraire de l'avance.

Décalage

Définit la position à laquelle le support est « déchiré » (tear-off), coupé (cut) et à laquelle sa distribution (dispense) est arrêtée.

La plage de valeurs est comprise entre -45 et +45 points.

Lorsque vous diminuez la valeur du paramètre, la position d'arrêt est déplacée dans le sens de l'avance.

Lorsque vous augmentez la valeur du paramètre, la position d'arrêt est déplacée dans le sens contraire de l'avance.

Réglage noirceur

Règle le contraste de l'impression du test d'impression.

0 est le contraste le plus faible et 99 le plus marqué.

• La longueur de 1 point est 0,083 mm. • Vous pouvez changer l'unité en points ou en pouces dans le menu [Système] > [Régional] > [Unité]. • La valeur des paramètres [Longueur étiquette], [Pas], [Décalage] et [Réglage noirceur] définis dans [Config. liste] reflètent celles des paramètres identiques dans les menus [Config. Usine], [Config. QR], [Détecteur de papier] et [Adresse BD].

[Config. QR]

Imprime les informations de paramétrage de l'imprimante avec un code QR.

1.	Vérifiez et définissez les éléments répertoriés dans le menu [Config. QR].

2.	Tapez sur pour lancer le test d'impression. Tapez sur pour suspendre l'impression.

Pour arrêter le test d'impression, commencez par suspendre l'impression puis tapez sur .

　

Les options sont les suivantes :

Catégorie

Sélectionnez la catégorie de la liste à imprimer.

Les options sont les suivantes :

◦

[Tout]

◦	[Information]

◦	[Impression]

◦	[Interface]

◦	[Applications]

◦

[Système]

Largeur étiquette

Affiche la largeur de support nécessaire du test d'impression.

La largeur nécessaire est 50,8 mm pour [Etroit].

Longueur étiquette

Définit la longueur d'une étiquette utilisée pour le test d'impression.

La plage de valeurs est comprise entre 600 et 2400 points.

Pas

Définit la position de l'impression dans le sens vertical.

La plage de valeurs est comprise entre -45 et +45 points.

Lorsque vous diminuez la valeur du paramètre, la position d'impression est déplacée dans le sens de l'avance.

Lorsque vous augmentez la valeur du paramètre, la position d'impression est déplacée dans le sens contraire de l'avance.

Décalage

Définit la position à laquelle le support est « déchiré » (tear-off), coupé (cut) et à laquelle sa distribution (dispense) est arrêtée.

La plage de valeurs est comprise entre -45 et +45 points.

Lorsque vous diminuez la valeur du paramètre, la position d'arrêt est déplacée dans le sens de l'avance.

Lorsque vous augmentez la valeur du paramètre, la position d'arrêt est déplacée dans le sens contraire de l'avance.

Réglage noirceur

Règle le contraste de l'impression du test d'impression.

0 est le contraste le plus faible et 99 le plus marqué.

• La longueur de 1 point est 0,083 mm. • Vous pouvez changer l'unité en points ou en pouces dans le menu [Système] > [Régional] > [Unité]. • La valeur des paramètres [Longueur étiquette], [Pas], [Décalage] et [Réglage noirceur] définis dans [Config. QR] reflètent celles des paramètres identiques dans les menus [Config. Usine], [Config. liste], [Détecteur de papier] et [Adresse BD].

[Détecteur de papier]

Imprime le résultat de détection du niveau de sensibilité défini pour la cellule de détection de support.

1.	Vérifiez et définissez les éléments répertoriés dans le menu [Détecteur de papier].

2.	Tapez sur pour lancer le test d'impression. Tapez sur pour suspendre l'impression.

Pour arrêter le test d'impression, commencez par suspendre l'impression puis tapez sur .

　

Les options sont les suivantes :

Largeur étiquette

Affiche la largeur de support nécessaire du test d'impression.

La largeur nécessaire est 50,8 mm pour [Etroit].

Longueur étiquette

Définit la longueur d'une étiquette utilisée pour le test d'impression.

La plage de valeurs est comprise entre 600 et 2400 points.

Pas

Définit la position de l'impression dans le sens vertical.

La plage de valeurs est comprise entre -45 et +45 points.

Lorsque vous diminuez la valeur du paramètre, la position d'impression est déplacée dans le sens de l'avance.

Lorsque vous augmentez la valeur du paramètre, la position d'impression est déplacée dans le sens contraire de l'avance.

Décalage

Définit la position à laquelle le support est « déchiré » (tear-off), coupé (cut) et à laquelle sa distribution (dispense) est arrêtée.

La plage de valeurs est comprise entre -45 et +45 points.

Lorsque vous diminuez la valeur du paramètre, la position d'arrêt est déplacée dans le sens de l'avance.

Lorsque vous augmentez la valeur du paramètre, la position d'arrêt est déplacée dans le sens contraire de l'avance.

Réglage noirceur

Règle le contraste de l'impression du test d'impression.

0 est le contraste le plus faible et 99 le plus marqué.

• La longueur de 1 point est 0,083 mm. • Vous pouvez changer l'unité en points ou en pouces dans le menu [Système] > [Régional] > [Unité]. • La valeur des paramètres [Longueur étiquette], [Pas], [Décalage] et [Réglage noirceur] définis dans [Détecteur de papier] reflètent celles des paramètres identiques dans les menus [Config. Usine], [Config. liste], [Config. QR] et [Adresse BD].

[Adresse BD]

Imprime l'adresse BD.

1.	Vérifiez et définissez les éléments répertoriés dans le menu [Adresse BD].

2.	Tapez sur pour lancer le test d'impression. Tapez sur pour suspendre l'impression.

Pour arrêter le test d'impression, commencez par suspendre l'impression puis tapez sur .

　

Les options sont les suivantes :

Largeur étiquette

Affiche la largeur de support nécessaire du test d'impression.

La largeur nécessaire est 76,2 mm pour [Large].

Pas

Définit la position de l'impression dans le sens vertical.

La plage de valeurs est comprise entre -45 et +45 points.

Lorsque vous diminuez la valeur du paramètre, la position d'impression est déplacée dans le sens de l'avance.

Lorsque vous augmentez la valeur du paramètre, la position d'impression est déplacée dans le sens contraire de l'avance.

Décalage

Définit la position à laquelle le support est « déchiré » (tear-off), coupé (cut) et à laquelle sa distribution (dispense) est arrêtée.

La plage de valeurs est comprise entre -45 et +45 points.

Lorsque vous diminuez la valeur du paramètre, la position d'arrêt est déplacée dans le sens de l'avance.

Lorsque vous augmentez la valeur du paramètre, la position d'arrêt est déplacée dans le sens contraire de l'avance.

Réglage noirceur

Règle le contraste de l'impression du test d'impression.

0 est le contraste le plus faible et 99 le plus marqué.

• La longueur de 1 point est 0,083 mm. • Vous pouvez changer l'unité en points ou en pouces dans le menu [Système] > [Régional] > [Unité]. • La valeur des paramètres [Pas], [Décalage] et [Réglage noirceur] définis dans le menu [Adresse BD] reflètent celles des paramètres identiques dans les menus [Config. Usine], [Config. liste], [Config. QR] et [Détecteur de papier].

[HEX-Dump]

Sauvegarde les données d'impression Hex Dump ou les données de vidage du tampon de réception dans la mémoire USB.

Les options sont les suivantes :

[Mode de vidage hex]

Active ou désactive le mode de vidage hex.

Si vous attribuez la valeur [Mode de vidage hex] au mode de vidage hex, l'imprimante imprime les données reçues et, en même temps, crée un fichier des données reçues dans « hexdump/ ».

Lorsque vous désactivez le paramètre, vous pouvez vérifier le fichier à l'écran.

• Si vous activez [Mode de vidage hex], la présentation de l'écran Online/Offline change. • Vous pouvez sauvegarder dix fichiers de données reçues maximum pour chaque type d'interface. Selon la taille des fichiers, le nombre de fichiers qu'il est possible de sauvegarder peut être inférieur à 10. • Les détails des fichiers créés dans « hexdump/ » de l'imprimante sont les suivants : BT00xx.bin Données reçues via Bluetooth. LAN00xx.bin (modèle USB+LAN uniquement) Données reçues via le réseau local (LAN). NFC00xx.bin Données reçues via NFC. PIPE00xx.bin Données reçues via le canal. USB00xx.bin Données reçues via USB. WIFI00xx.bin Données reçues via le LAN sans fil.

[Vidage tampon]

Sauvegarde les données du tampon de réception dans l'imprimante.

Uniquement disponible si vous avez désactivé le menu [Mode de vidage hex].

Tapez sur [DÉMARRER] dans l'écran de démarrage pour sauvegarder les données dans l'imprimante.

Sauvegarde les données du tampon de réception dans le dossier « buff/ » de l'imprimante.

• Les fichiers de données du tampon de réception sont créés pour chaque type d'interface. • Les détails du fichier créé dans le dossier « buff/ » de l'imprimante sont les suivants : BT0001.bin Contenu du tampon de réception pour Bluetooth. LAN0001.bin (modèle USB+LAN uniquement) Contenu du tampon de réception pour le réseau LAN. NFC0001.bin Contenu du tampon de réception pour NFC. PIPE0001.bin Contenu du tampon de réception pour le canal. USB0001.bin Contenu du tampon de réception pour USB. WIFI0001.bin Contenu du tampon de réception pour le réseau LAN sans fil. • Si vous réexécutez la commande [Vidage tampon] (Vidage tampon), le fichier existant est remplacé.

[Fichiers journaux]

Les options sont les suivantes :

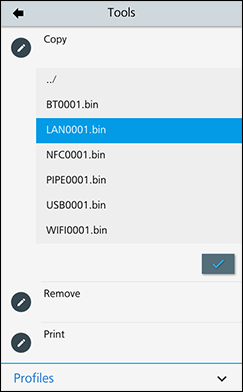

[Copie]

Copie les fichiers journaux de l'imprimante vers la mémoire USB.

Disponible uniquement si vous avez connecté la mémoire USB.

• Pensez à effectuer une analyse antivirus de la clé USB avant de la connecter à l'imprimante. SATO Corporation ne peut être tenu responsable de tout dysfonctionnement de l'imprimante provoqué par un virus propagé via la clé USB.

Pour copier les fichiers journaux, procédez comme suit :

1.	Tapez sur le type de fichier à copier dans la liste.

◦

buff/

Données du tampon sauvegardées après avoir exécuté la commande [Vidage tampon] (Vidage tampon).

◦

hexdump/

Données reçues créées via [Mode de vidage hex].

2.	Tapez sur le fichier à copier. Le nom du fichier sélectionné est affiché en surbrillance.

3.	Tapez sur pour copier le fichier sélectionné vers la mémoire USB.

• Lorsque [Mode de vidage hex] est activé, il faut parfois un peu de temps avant que les fichiers apparaissent.

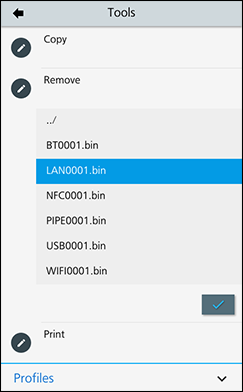

[Retirer]

Supprime les fichiers journaux de l'imprimante.

Pour supprimer les fichiers journaux, procédez comme suit :

1.	Tapez sur le type de fichier à supprimer dans la liste.

◦

buff/

Données du tampon sauvegardées après avoir exécuté la commande [Vidage tampon] (Vidage tampon).

◦

hexdump/

Données reçues créées via [Mode de vidage hex].

2.	Tapez sur le fichier à supprimer. Le nom du fichier sélectionné est affiché en surbrillance.

3.	Tapez sur pour supprimer le fichier sélectionné.

• Lorsque [Mode de vidage hex] est activé, il faut parfois un peu de temps avant que les fichiers apparaissent.

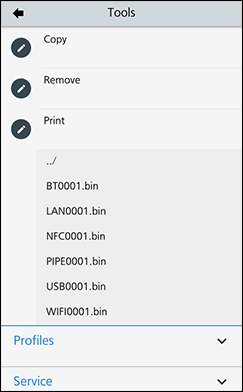

[Impression]

Imprime les fichiers journaux de l'imprimante en mode Dump (Vidage).

Pour imprimer les fichiers journaux, procédez comme suit :

1.	Tapez sur le type de fichier à imprimer dans la liste.

◦

buff/

Données du tampon sauvegardées après avoir exécuté la commande [Vidage tampon] (Vidage tampon).

◦

hexdump/

Données reçues créées via [Mode de vidage hex].

2.	Tapez sur le fichier à imprimer. L'écran Offline s'affiche.

3.	Tapez sur [IMPRIMER] pour lancer l'impression.

• L'impression du contenu du fichier peut nécessiter une longueur de support importante.

• Lorsque [Mode de vidage hex] est activé, il faut parfois un peu de temps avant que les fichiers apparaissent.

[Profils]

Gère le profil personnalisé de la configuration de l'imprimante.

Le nom du profil actuel est affiché dans les menus [Charger] (Charger) et [Enregistrer] (Enregistrer).

Les options sont les suivantes :

[SUPPRIMER]

Supprime le profil de l'imprimante.

Option non disponible si aucun profil n'a été enregistré.

Pour supprimer le profil, procédez comme suit :

1.	Tapez sur le profil à supprimer.

2.	Tapez sur dans le message.

Le nom du profil est supprimé de la liste.

[Charger]

Charge le profil de l'imprimante.

Option non disponible si aucun profil n'a été enregistré.

Pour charger le profil, procédez comme suit :

1.	Tapez sur le profil à charger.

2.	Tapez sur dans le message.

[Enregistrer]

Remplace le profil actuel et enregistre la configuration actuelle de l'imprimante.

Option non disponible si aucun profil n'a été enregistré.

L'écran affiche la liste des profils enregistrés dans l'imprimante.

Pour remplacer le profil actuel et enregistrer la configuration actuelle de l'imprimante, procédez comme suit :

1.	Tapez sur le profil à remplacer.

2.	Tapez sur dans le message.

[Enregistrer sous]

Enregistre la configuration actuelle de l'imprimante en tant que nouveau profil.

Entrez un nom pour le profil à enregistrer.

Vous pouvez entrer un maximum de 32 caractères. Vous pouvez saisir des caractères alphabétiques (majuscules et minuscules), numériques et des symboles.

Tapez sur dans le clavier à l'écran pour confirmer.

Le nom du nouveau profil est affiché dans les listes [Enregistrer] (Enregistrer), [Charger] (Charger) et [Démarrer avec] (Démarrer avec).

[Démarrer avec]

Sélectionne le profil à charger au démarrage de l'imprimante.

Option non disponible si aucun profil n'a été enregistré.

Pour charger le profil au démarrage de l'imprimante, procédez comme suit :

1.	Tapez sur le profil à charger au démarrage de l'imprimante.

2.	Tapez sur dans le message.

[Service]

Il s'agit des paramètres destinés à l'entretien.

Leur utilisation est strictement réservée au personnel d'entretien agréé de SATO.

[Usine]

Il s'agit des paramètres destinés au personnel d'usine.

Leur utilisation est strictement réservée au personnel d'entretien agréé de SATO.

[Recherche site Wi-Fi]

Évalue la puissance du signal de chaque point d'accès et affiche ou imprime les résultats de l'évaluation.

S'affiche uniquement lorsque le kit Bluetooth/LAN sans fil en option est installé.

Les options sont les suivantes :

SiteSurveyDisp.

Affiche la puissance du signal pour chaque point d'accès.

SiteSurveyPrint

Imprime la puissance du signal pour chaque point d'accès.

[Certificats installés]

Installe les certificats utilisés pour l'authentification Wi-Fi et HTTPS.

Disponible uniquement si vous avez connecté la mémoire USB.

• Pensez à effectuer une analyse antivirus de la clé USB avant de la connecter à l'imprimante. SATO Corporation ne peut être tenu responsable de tout dysfonctionnement de l'imprimante provoqué par un virus propagé via la clé USB.

Les options sont les suivantes :

HTTPS

Installe les certificats HTTPS à partir de la mémoire USB.

AC racine Wi-Fi

Installe les certificats AC racine Wi-Fi à partir de la mémoire USB.

Certificat Client Wi-Fi

Installe les certificats Client Wi-Fi à partir de la mémoire USB.

Clé privée Wi-Fi

Installe la clé privée Wi-Fi à partir de la mémoire USB.

Fichier EAP-FAST PAC

Installe le fichier EAP-FAST PAC à partir de la mémoire USB.

SFTP/SCP Server

Installe les certificats du serveur SFTP/SCP à partir de la mémoire USB.

FTPS/SCP Client

Installe les certificats du client FTPS/SCP à partir de la mémoire USB.

Pour installer les certificats et les fichiers PAC, procédez comme suit :

1.	Enregistrez les fichiers de certificat dans le dossier racine de la clé USB.

Extensions de fichier prises en charge :

◦	.pem, .crt, .cer, .der pour l'autorité de certification racine et le certificat client au format PEM ou DER

◦	.pfx et .p12 pour les certificats client au format PKCS #12

◦	.prv et .key pour les clés privées au format PEM / PKCS#8

◦	.pac pour les fichiers PAC

2.	Insérez la mémoire USB dans le connecteur USB (Type A).

3.	Accédez au menu [Paramètres] > [Outils] > [Certificats installés].

4.	Tapez sur le certificat à installer. Consultez les descriptions ci-dessus.

5.	Tapez sur le fichier de certificat dans la liste.

[Supprimer les certificats]

Supprime les certificats utilisés pour l'authentification Wi-Fi et HTTPS.

HTTPS

Supprime les certificats HTTPS installés.

AC racine Wi-Fi

Supprime les certificats de l'autorité de certification racine Wi-Fi installés.

Certificat Client Wi-Fi

Supprime les certificats de client Wi-Fi installés.

Clé privée Wi-Fi

Supprime la clé privée Wi-Fi installée.

Fichier EAP-FAST PAC

Supprime le fichier EAP-FAST PAC installé.

Pour supprimer les certificats et les fichiers PAC, procédez comme suit :

1.	Accédez au menu [Paramètres] > [Outils] > [Supprimer les certificats].

2.	Tapez sur le certificat à supprimer. Consultez les descriptions ci-dessus.

3.	Tapez sur dans le message.

[Clone]

Copie les paramètres actuels de l'imprimante et les données installées vers la mémoire USB.

Disponible uniquement si vous avez connecté la mémoire USB.

• Pensez à effectuer une analyse antivirus de la clé USB avant de la connecter à l'imprimante. SATO Corporation ne peut être tenu responsable de tout dysfonctionnement de l'imprimante provoqué par un virus propagé via la clé USB.

Cette fonction est utile si vous reprenez les paramètres de l'imprimante pour les copier sur une nouvelle imprimante ou lorsque vous configurez plusieurs imprimantes avec les mêmes paramètres.

Les options sont les suivantes :

Excl. LAN/Wi-Fi/IP

Copie les données et les paramètres de l'imprimante (sauf les informations réseau) vers la mémoire USB. C'est utile lorsque vous configurez plusieurs imprimantes déjà connectées au réseau avec les mêmes paramètres.

Incl. LAN/Wi-Fi

Copie les données et les paramètres de l'imprimante, y compris les informations réseau (sauf l'adresse IP) vers la mémoire USB. C'est utile lorsque vous configurez plusieurs imprimantes à connecter au même réseau avec les mêmes paramètres.

Incl. LAN/Wi-Fi/IP

Copie les données et les paramètres de l'imprimante, y compris les informations réseau (et l'adresse IP) vers la mémoire USB. C'est utile pour transférer les paramètres de l'imprimante vers la nouvelle imprimante qui la remplace.

[Guide de démarrage]

Active ou désactive le Guide de démarrage.

Si vous activez cette fonction, le guide de démarrage s'affiche lorsque vous mettez l'imprimante sous tension.

---

Related Topics

Opérations du mode Settings (Paramètres)

Saisie de valeurs

[Unité]
