Waar zit wat?

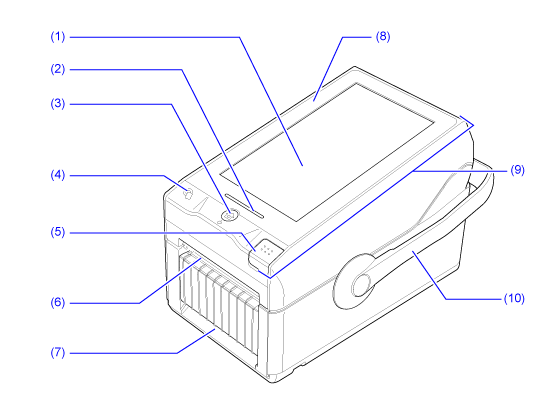

Vooraanzicht

(1) LCD-scherm/aanraakpaneel

(2) Led-indicator

(3) Toets /(Standby/Home)

Om de printer in te schakelen, drukt u op de toets / (Standby/Home) totdat de led-indicator blauw brandt.

Druk bij het inschakelen van de printer op de toets / (Standby/Home) om over te schakelen naar het beginscherm. (Het beginscherm verschijnt niet wanneer de printer nog wachtende afdruktaken heeft.)

Om de printer uit te schakelen, houdt u de toets / (Standby/Home) langer dan twee seconden ingedrukt en volgt u de aanwijzingen op het scherm.

(4) Ingebouwde NFC(Near Field Communication)-antenne

(5) Knop om het printerdeksel te openen

(6) Uitvoeropening medium

(7) Uitvoeropening rugpapier

(8) Printerdeksel

(9) Bedieningspaneel

(10) Hendel

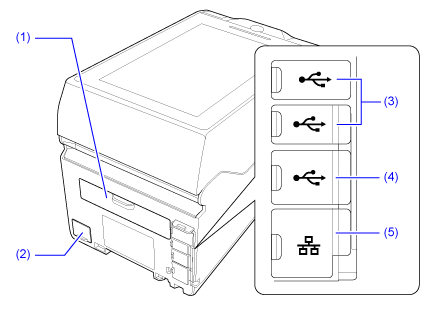

Achteraanzicht

(1) Invoeropening medium (gevouwen kettingmedium)

(2) DC-ingangsaansluiting

Controleer vóór het aansluiten of de lokale netspanning binnen 100 tot 240 V wisselspanning, 50 tot 60 Hz valt.

(3) USB-aansluiting (type A)

Om de printerinstellingen op te slaan in een USB-geheugen.

Hierop kunt u ook andere apparaten aansluiten, zoals een barcodescanner of toetsenbord.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.

(4) USB-aansluiting (type B)

Om de printer via de USB-interface aan te sluiten op de computer.

(5) LAN-aansluiting (alleen USB+LAN-model)

Om de printer via de LAN-interface aan te sluiten op het netwerk.

Binnenaanzicht

(1) Printkop (verbruiksartikel)

Om gegevens op het medium af te drukken. Reinig de printkop regelmatig.

(2) USB-aansluiting (type A)

Om de printerinstellingen op te slaan in een USB-geheugen.

• Controleer of het USB-geheugen virusvrij is voordat u dit op de printer aansluit. SATO Corporation kan niet verantwoordelijk worden gesteld voor printerstoringen te wijten aan virussen die via het USB-geheugen worden verspreid.

• Hier volgen de afmetingen van het USB-geheugen dat u binnen in de printer kunt aansluiten: ◦ Lengte: minder dan 37 mm (exclusief metalen connector) ◦ Breedte: minder dan 20 mm ◦ Dikte: minder dan 8 mm

(3) Plaatrol (verbruiksartikel)

(4) Mediageleider

(5) rolhouder

---
