Opbergen van de AC-netspanningsadapter in het oplaadstation

Klik hier om de instructievideo af te spelen (video zonder geluid).

• Zorg altijd ervoor dat uw handen droog zijn wanneer u het netsnoer aansluit of loskoppelt. Natte handen vergroten het risico op elektrische schokken.

　

Speel de onderstaande instructievideo af om de procedure te bekijken.

1.	Til het onderdeksel van het oplaadstation (1) op terwijl u de lipjes naar het midden duwt, en verwijder dit.

2.	Neem de kabeloproller (2) van het oplaadstation.

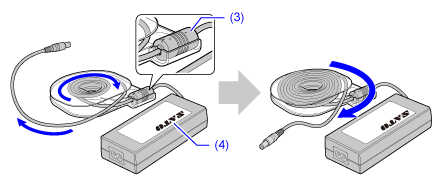

3.	Maak de ferrietkern (3) van de AC-netspanningsadapter vast en wikkel de voedingskabel op de kabeloproller.

Wikkel de voedingskabel op in de richting die wordt aangegeven door de gegraveerde pijlen op de kabeloproller. Wikkel de kabel stevig op zonder speling.

Plaats de AC-netspanningsadapter met het SATO-logo (4) naar boven gericht.

• Let op het volgende bij het opwikkelen van de voedingskabel op de kabeloproller. ◦ (A) Oefen geen overmatige kracht uit op het snoer bij de DC-uitgangsstekker. Als u dat toch doet, kan de kabel beschadigd raken. ◦ (B) Leid de voedingskabel niet over de ferrietkern en zorg dat de kabel niet buiten de oproller komt. Als u het deksel forceert bij het sluiten, kan de kabel tussen het deksel en de behuizing vastgekneld raken met kabelbreuk tot gevolg. ◦ (C) Wikkel de kabel niet te los op. Zorg dat de volledige kabel op de oproller is opgewikkeld.

4.	Berg de AC-netspanningsadapter (5) en de kabeloproller (2) met de voedingskabel in het oplaadstation.

Bewaar de ferrietkern (3) bovenaan rechts van de AC-netspanningsadapter.

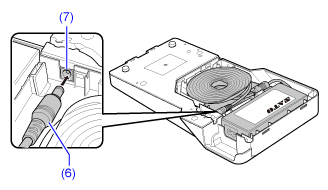

5.	Steek de DC-uitgangsstekker (6) in de DC-contactbus (7) van het oplaadstation.

6.	Plaats het deksel en sluit het netsnoer aan.

a.	Plaats het in stap 1 verwijderde deksel terug () en duw de lipjes naar beneden tot het geheel vast komt te zitten ().

b.	Ga na of het deksel goed is gesloten. Verbind het netsnoer met het oplaadstation via de AC-uitgangsstekker (8) en met het stopcontact via de voedingsstekker (9).

• De vorm van de voedingsstekker verschilt afhankelijk van de regio van aankoop. • Als het snoer vastzit tussen het deksel en de hoofdbehuizing en u het deksel niet goed kunt sluiten, moet u de procedure opnieuw uitvoeren vanaf stap 3.
