Installeren van de wandmontageset

• Zorg altijd ervoor dat uw handen droog zijn wanneer u het netsnoer aansluit of loskoppelt. Natte handen vergroten het risico op elektrische schokken.

• Wees voorzichtig bij het hanteren van de wandmontageset: de randen zijn scherp en kunnen snijwonden veroorzaken. • Wees bij het installeren van de printer met de wandmontageset voorzichtig dat uw vingers niet bekneld raken. • Houd de printer altijd met beide handen vast wanneer u die op de wandmontageset plaatst. Als u dat niet doet, kan de printer vallen en kunt u verwond raken.

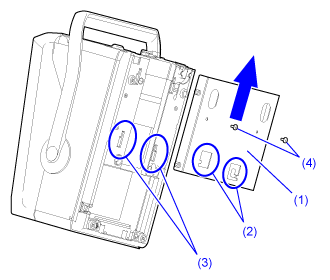

1.	Maak de bevestigingsplaat vast aan de printer.

a.	Keer de printer om op een schone, effen ondergrond.

b.	Steek de haken (2) op de bevestigingsplaat (1) in de bijbehorende gleuven (3) in de printer.

c.	Schuif de bevestigingsplaat in de door de pijl aangegeven richting (zie illustratie).

d.	Zet de bevestigingsplaat vast met de bijgeleverde schroeven (4).

2.	Maak de ophangsteun vast aan de wand.

a.	Maak de ophangsteun (5) vast aan de wand door middel van schroeven in de vier bevestigingsgaten (6).

b.	Zorg ervoor dat de ophangsteun volledig is vastgemaakt en stevig aan de wand is bevestigd.

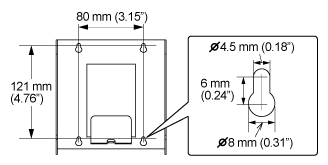

• Afmetingen van de bevestigingsgaten voor de ophangsteun:

3.	Maak de AC-netspanningsadapter vast aan de ophangsteun.

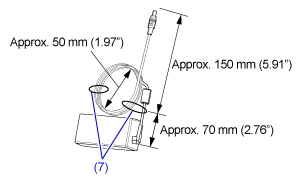

a.	Wikkel de kabel van de AC-netspanningsadapter op in een lus met een diameter van ca. 50 mm.

b.	Pas de resterende kabellengte van de AC-netspanningsadapter aan op ca. 150 mm.

c.	Maak de kabel op twee punten (7) vast met behulp van kabelklemmen.

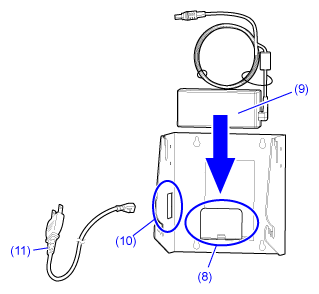

d.	Plaats de AC-netspanningsadapter (9) op de houder (8).

e.	Steek de voedingskabel (11) in de opening (10) en sluit die aan op de AC-netspanningsadapter.

• Gebruik indien nodig de draadbrug voor de kabel van de AC-netspanningsadapter.

4.	Plaats het medium in de printer.

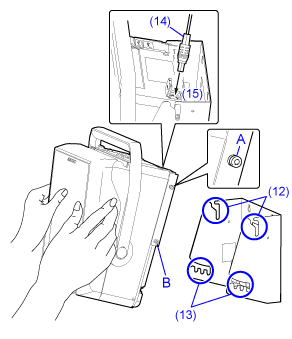

5.	Plaats de printer op de ophangsteun.

a.	Plaats de nokken A aan weerszijden van de bevestigingsplaat in de geleidegleuven (12) op de ophangsteun.

b.	Plaats de nokken B aan weerszijden van de bevestigingsplaat in de hoekverstellers (13) op de ophangsteun.

c.	Steek de kabel van de AC-netspanningsadapter (14) in de DC-ingangsaansluiting (15) van de printer.

6.	Regel de hoek van de printer bij.

a.	Plaats de nokken B aan weerszijden van de bevestigingsplaat in de hoekverstellers (13) op de ophangsteun.

b.	Schakel van de printer in.

c.	Verplaats de nokken B en stel de hoek bij in de meest geschikte bedieningspositie van de printer.

---
