Wijzigen van de rolhouder hoogte van de mediageleider

Klik hier om de instructievideo af te spelen (video zonder geluid).

Pas de rolhouder hoogte van de mediageleider aan volgens de kerndiameter van de mediarol. Stel deze in op de hoogste stand voor mediarollen met een kerndiameter van 40 mm, of op de laagste stand voor mediarollen met een kerndiameter van 26 mm.

• Oefen geen overmatige kracht uit bij het wijzigen van de rolhouder hoogte. Als u dat toch doet, kan de printer beschadigd raken.

• Bij vertrek uit de fabriek is de rolhouder op de laagste stand ingesteld. Laat de rolhouder in deze stand wanneer u mediarollen met een kerndiameter van 26 mm gebruikt.

　

Speel de onderstaande instructievideo af om de procedure te bekijken.

1.	Druk op de knop (1) om het printerdeksel (2) te openen.

2.	Verwijder het eventueel geplaatste medium.

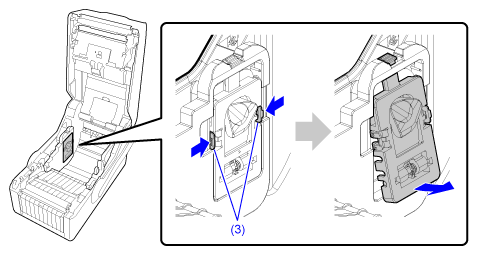

3.	Duw de twee lipjes van de rolhouder (3) naar binnen en trek ze naar voren.

• U kunt de rolhouder ook volledig wegnemen van de mediageleider.

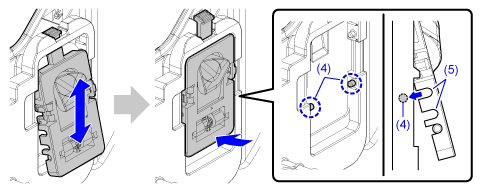

4.	Schuif de rolhouder naar boven voor mediarollen met een kerndiameter van 40 mm, of naar beneden voor mediarollen met een kerndiameter van 26 mm. Steek vervolgens de klepgroef (5) in de nok op de mediageleider (4).

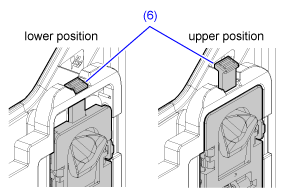

• Wanneer de linker rolhouder in bovenste stand is geplaatst, komt een standaanwijzer (6) tevoorschijn. Duw deze standaanwijzer niet in.

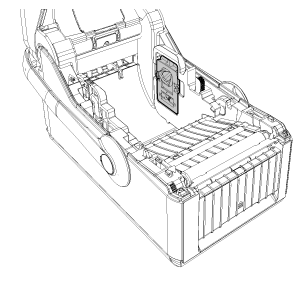

5.	Stel de rolhouder aan de andere zijde in dezelfde stand.
