Vervangen van de optionele linerless plaatrol

Klik hier om de instructievideo af te spelen (video zonder geluid).

U kunt een beschadigde of versleten linerless plaatrol eenvoudig verwijderen en vervangen.

• Zorg altijd ervoor dat uw handen droog zijn wanneer u het netsnoer aansluit of loskoppelt. Natte handen vergroten het risico op elektrische schokken. • Haal het netsnoer uit het stopcontact of verwijder de optionele batterij voordat u verbruiksartikelen vervangt.

Leidraad om de linerless plaatrol te vervangen

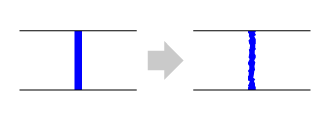

De linerless plaatrol heeft een blauw markeringsstreepje in het midden. Als het blauwe markeringsstreepje begint te verdwijnen, betekent dit dat u de linerless plaatrol moet vervangen.

• Dit is slechts een algemene aanwijzing. De slijtage van de linerless plaatrol hangt ook af van het gebruikte medium. Vervang in elk geval de versleten linerless plaatrol als de afdrukkwaliteit van de printer terugloopt.

　

Speel de onderstaande instructievideo af om de procedure te bekijken.

1.	Zorg ervoor dat de printer is uitgeschakeld en haal het netsnoer uit het stopcontact of verwijder de optionele batterij.

2.	Druk op de knop (1) om het printerdeksel (2) te openen.

3.	Verwijder het eventueel geplaatste medium.

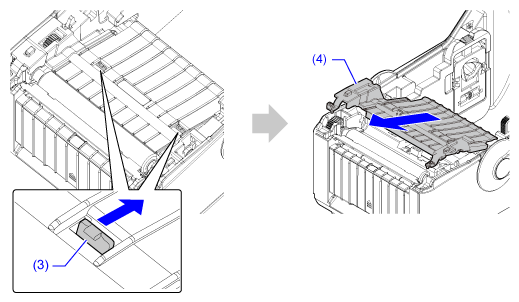

4.	Duw de twee lipjes (3) naar achteren om het binnendeksel (4) te verwijderen.

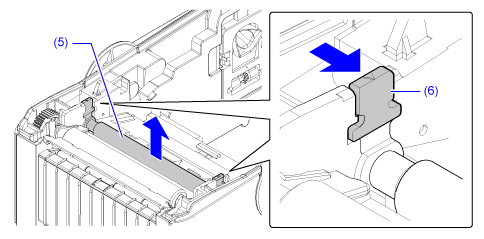

5.	Beweeg de twee lipjes (6) van de plaatrol (5) naar binnen om de toevoerrol te verwijderen.

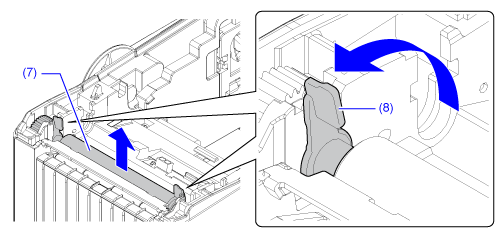

6.	Beweeg de twee hendels (8) van de linerless plaatrol (7) naar voren om de plaatrol te verwijderen.

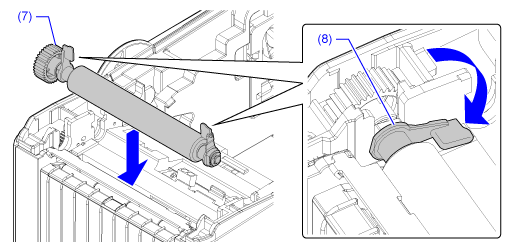

7.	Installeer een nieuwe linerless plaatrol (7) en beweeg de twee hendels (8) naar achteren.

8.	Beweeg de twee lipjes (6) van de toevoerrol naar binnen om de toevoerrol te plaatsen.

9.	Zorg ervoor dat de lipjes evenwijdig liggen aan weerszijden van de printer () en dat de twee rollen gelijklopend draaien ().

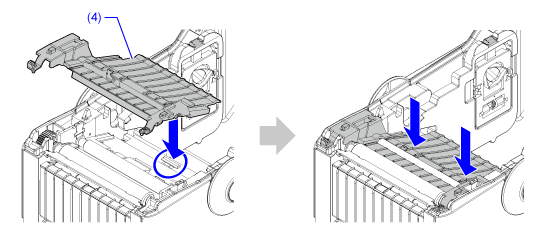

10.	Leg het lipje op de achterzijde van het binnendeksel (4) gelijk met de sleuf in de printer en duw op het deksel totdat dit vastklikt.

11.	Plaats het in stap 3 verwijderde medium terug.

12.	Sluit het printerdeksel.

Duw aan beide uiteinden op het printerdeksel tot dit stevig vast komt te zitten met een klikgeluid.

• Zorg ervoor dat uw vingers niet bekneld raken wanneer u het printerdeksel sluit.
