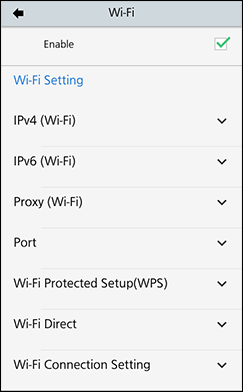

[WiFi] Menu

Verschijnt alleen wanneer de optionele wireless LAN/Bluetooth-set is geïnstalleerd.

• Stel de gewenste waarden in en tik daarna op of druk op de toets / (Standby/Home). Een bericht verschijnt waarin u wordt gevraagd of u de instellingen wilt opslaan. Tik in het bericht op om de nieuwe instellingen toe te passen. Tik op om de nieuwe instellingen ongedaan te maken en de vorige instellingen terug te zetten.

• [Wi-Fi-instelling] verschijnt niet wanneer het menu [Inschakelen] is uitgeschakeld. • Wanneer [Wi-Fi Direct] actief is, wordt [IPv6 (Wi-Fi)] niet weergegeven op het scherm.

In het menu [WiFi] zijn de volgende instellingen beschikbaar:

[Inschakelen]

In- of uitschakelen van de wifiverbinding.

[Wi-Fi-instelling]

Instellen van het wireless LAN.

Beschikbare instelopties:

[IPv4 (Wi-Fi)]

Configureren van IPv4 voor wifi.

• Stel de gewenste waarden in en tik daarna op of druk op de toets / (Standby/Home). Een bericht verschijnt waarin u wordt gevraagd of u de instellingen wilt opslaan. Tik in het bericht op om de nieuwe instellingen toe te passen. Tik op om de nieuwe instellingen ongedaan te maken en de vorige instellingen terug te zetten. • Als er fouten in de ingevoerde gegevens staan, verschijnt een bericht met de vraag of u de wijzigingen wilt negeren. Tik in het bericht op om de wijzigingen te negeren. Tik op om het dialoogvenster te sluiten.

• Wanneer [Wi-Fi Direct] actief is, [Modus], worden [DHCP] en [DNS] niet weergegeven. Bovendien kunt u [IP-adres], [Netmasker] of [Gateway] niet wijzigen wanneer [DHCP] of [Wi-Fi Direct] actief is. [DNS] is niet wijzigbaar wanneer [Modus] gelijk is aan [DHCP].

Beschikbare instelopties:

[Modus]

Selecteren van de manier waarop het IP-adres wordt toegewezen.

Beschikbare instelopties:

DHCP

Het IP-adres, de gateway en het subnetmasker automatisch ophalen van de DHCP-server.

Statisch

Het IP-adres, de gateway en het subnetmasker manueel invoeren.

[DHCP]

Updaten van de leasetijd en opnieuw ophalen van het IP-adres van de DHCP-server.

Verschijnt alleen als u [DHCP] hebt geselecteerd in het menu [Modus].

[IP-adres]

Instellen en controleren van het IP-adres.

Als u [DHCP] hebt geselecteerd in het menu [Modus], verschijnt op het scherm het IP-adres dat u van de DHCP-server hebt gekregen.

Als u [Statisch] hebt geselecteerd in het menu [Modus], stelt u het IP-adres manueel in.

Instelbereik:

000.000.000.000 tot 255.255.255.255

[Netmasker]

Instellen en controleren van het subnetmaskeradres.

Als u [DHCP] hebt geselecteerd in het menu [Modus], verschijnt op het scherm het subnetmaskeradres dat u van de DHCP-server hebt gekregen.

Als u [Statisch] hebt geselecteerd in het menu [Modus], moet u het subnetmaskeradres manueel instellen.

Elke adresgroep kan cyclisch worden ingesteld op 0, 128, 192, 224, 240, 248, 252, 254 en 255.

Instelbereik:

128.000.000.000 tot 255.255.255.254

[Gateway]

Instellen en controleren van het standaardgateway-adres.

Als u [DHCP] hebt geselecteerd in het menu [Modus], verschijnt op het scherm het gatewayadres dat u van de DHCP-server hebt gekregen.

Als u [Statisch] hebt geselecteerd in het menu [Modus], wordt het standaardgatewayadres ingesteld.

Instelbereik:

000.000.000.000 tot 255.255.255.255

• De gateway-adressen die u hier instelt, worden gedeeld met de instellingen in [Interface] > [Netwerk] > [Instellingen] > [LAN] > [IPv4 (LAN)].

[DNS]

Wanneer u [Statisch] hebt geselecteerd in het menu [Modus], kunt u DNS-serveradressen instellen en controleren.

Instelbereik:

000.000.000.000 tot 255.255.255.255

• U kunt tot drie IP-adressen voor de DNS-server registreren. Tik op om verschillende IP-adressen toe te voegen. • De DNS-serveradressen die u hier instelt, worden gedeeld met de instellingen in [Interface] > [Netwerk] > [Instellingen] > [LAN] > [IPv4 (LAN)].

[IPv6 (Wi-Fi)]

Configureren van IPv6 voor wifi.

• Stel de gewenste waarden in en tik daarna op of druk op de toets / (Standby/Home). Een bericht verschijnt waarin u wordt gevraagd of u de instellingen wilt opslaan. Tik in het bericht op om de nieuwe instellingen toe te passen. Tik op om de nieuwe instellingen ongedaan te maken en de vorige instellingen terug te zetten. • Als er fouten in de ingevoerde gegevens staan, verschijnt een bericht met de vraag of u de wijzigingen wilt negeren. Tik in het bericht op om de wijzigingen te negeren. Tik op om het dialoogvenster te sluiten.

• Als [Wi-Fi Direct] actief is, wordt dit menu [IPv6 (Wi-Fi)] niet weergegeven. Bovendien kunt u [IP-adres], [Lengte voorvoegsel], [Gateway] of [DNS] niet wijzigen indien [Modus] verschilt van [Statisch].

Beschikbare instelopties:

[Modus]

Selecteren van de manier waarop het IP-adres wordt toegewezen, of uitschakelen van IPv6.

Beschikbare instelopties:

Disable

IPv6 uitschakelen.

Automatisch

Het IP-adres en de gateway automatisch genereren (stateless modus).

DHCP

Het IP-adres en de gateway automatisch ophalen van de DHCP-server (stateful modus).

Statisch

Het IP-adres, de gateway en de lengte van het voorvoegsel (prefix) manueel invoeren.

[DHCP]

Updaten van de leasetijd en opnieuw ophalen van het IP-adres van de DHCP-server.

Verschijnt alleen als u [DHCP] hebt geselecteerd in het menu [Modus].

[IP-adres]

Instellen en controleren van het IP-adres.

Als u [DHCP] hebt geselecteerd in het menu [Modus], verschijnt op het scherm het IP-adres dat u van de DHCP-server hebt gekregen.

Als u [Statisch] hebt geselecteerd in het menu [Modus], stelt u het IP-adres manueel in.

Instelbereik:

0:0:0:0:0:0:0:1 tot ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

[Lengte voorvoegsel]

Instellen van het voorvoegsel (prefix) als u [Statisch] hebt geselecteerd in het menu [Modus].

Instelbereik: 1 tot 128.

[Gateway]

Instellen en controleren van het standaardgateway-adres.

Als u [DHCP] hebt geselecteerd in het menu [Modus], verschijnt op het scherm het gatewayadres dat u van de DHCP-server hebt gekregen.

Als u [Statisch] hebt geselecteerd in het menu [Modus], wordt het standaardgatewayadres ingesteld.

Instelbereik:

0:0:0:0:0:0:0:0 tot ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

• De gateway-adressen die u hier instelt, worden gedeeld met de instellingen in [Interface] > [Netwerk] > [Instellingen] > [LAN] > [IPv6 (LAN)].

[DNS]

Instellen van het primaire adres van de DNS-server als u [Statisch] hebt geselecteerd in het menu [Modus].

Instelbereik:

0:0:0:0:0:0:0:0 tot ffff:ffff:ffff:ffff:ffff:ffff:ffff:ffff

• U kunt maar één IP-adres registreren voor de DNS-server voor IPv6. • De DNS-serveradressen die u hier instelt, worden gedeeld met de instellingen in [Interface] > [Netwerk] > [Instellingen] > [LAN] > [IPv6 (LAN)].

[Proxy (Wi-Fi)]

Instellen van de proxy voor wifi.

Beschikbare instelopties:

[Ingeschakeld]

In- of uitschakelen van het proxygebruik.

• Om de proxy in te schakelen, moet [SFTP/SCP Server] zijn ingesteld en moet [Uitsluiten] ten minste 127.0.0.1 en localhost bevatten.

[SFTP/SCP Server]

Instellen van de naam of het IP-adres van de proxyserver.

Voorbeeld: http://192.168.1.11:3128

• U moet een geldige naam of geldig IP-adres en poortnummer voor de server instellen. • Houd "." ingedrukt om een dubbelepunt (:) in te voeren.

[Uitsluiten]

Instellen van namen, IP-adressen of domeinen voor proxy-uitsluiting.

• Exclude (uitsluiten) moet ten minste 127.0.0.1 en localhost bevatten.

[poort]

Instellen van het TCP/IP-poortnummer.

Taken van Port1 tot Port3

Voor de socket-serverfunctie van TCP/IP kunt u een van de volgende verbindingsmethoden gebruiken.

De te gebruiken poorten en de taken daarvan hangen af van de verbindingsmethode en het communicatieprotocol.

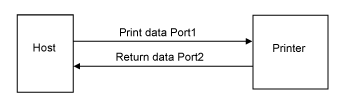

2-poorts verbinding

Port1 wordt gebruikt afdrukgegevens te ontvangen, Port2 om de printerstatus terug te melden.

De 2-poorts verbinding is beschikbaar voor het communicatieprotocol Status4.

1-poorts verbinding

Hier wordt één poort gebruikt om zowel afdrukgegevens te ontvangen als om de printerstatus terug te melden.

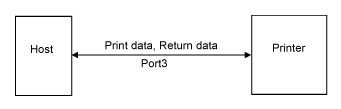

Voor het communicatieprotocol Status4 wordt Port3 gebruikt.

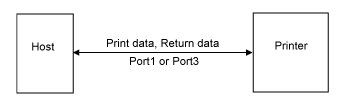

Voor het communicatieprotocol Status3 of Status5 wordt Port1 of Port3 gebruikt.

Beschikbare instelopties:

[Poort1]

Instellen van het poortnummer voor Port1.

Voor de 2-poorts verbinding met Status4 wordt deze poort gebruikt om afdrukgegevens te ontvangen. Voor de 1-poorts verbinding met Status3/Status5 wordt deze poort zowel gebruikt om afdrukgegevens te ontvangen als om de printerstatus terug te melden.

Instelbereik: 1 tot 65535.

• Elke poort (1, 2 en 3) moet op andere waarden worden ingesteld.

[Poort2]

Instellen van het poortnummer voor Port2.

Voor de 2-poorts verbinding van Status4 wordt deze poort gebruikt om de printerstatus terug te melden.

Instelbereik: 1 tot 65535.

• Elke poort (1, 2 en 3) moet op andere waarden worden ingesteld.

• Deze instelling is uitgeschakeld wanneer de AEP-modus actief is.

[Poort3]

Instellen van het poortnummer voor Port3.

Voor de 1-poorts verbinding met Status3/Status4/Status5 wordt deze poort zowel gebruikt om afdrukgegevens te ontvangen als om de printerstatus terug te melden.

Instelbereik: 1 tot 65535.

• Elke poort (1, 2 en 3) moet op andere waarden worden ingesteld.

• U kunt het formaat van de statusterugmelding veranderen van Port3 in Legacy door [Verouderde status voor poort 9100] in te schakelen.

[Flow controle]

Instellen van het communicatieprotocol.

Beschikbare instelopties:

•

[STATUS4]

•	[Status4 ENQ]

•

[STATUS3]

•

[STATUS5]

•

[GEEN]

[Meerdere verbindingen]

Instellen dat verbindingen in een wachtrij worden geplaatst wanneer meerdere hosts of toepassingen verbindingsaanvragen naar de printer verzenden.

Terwijl u verbinding maakt met een host of toepassing, kan de printer verbindingsaanvragen van andere hosts of toepassingen ontvangen. De volgende verbindingsaanvragen worden in wachtstand geplaatst. Zodra de eerste verbinding is verbroken, worden de aanvragen verwerkt in de volgorde waarin ze zijn binnengekomen.

Terwijl u verbinding maakt met een host of toepassing, kan de printer geen verbindingsaanvragen van andere hosts of toepassingen ontvangen.

• Denk erom, wanneer u deze instelling inschakelt, de 1-poorts verbinding voor Status3, Status4 en Status5 te gebruiken. Voor Status4 is de werking met 2-poorts verbindingen niet gegarandeerd.

[Verouderde status voor poort 9100]

Instellen dat het formaat van de statusterugmelding verandert van Port3 in Legacy.

Verschijnt niet als u [GEEN] hebt geselecteerd in het menu [Flow controle].

Met de status Legacy ziet het formaat van de statusterugmelding van Port3 er als volgt uit:

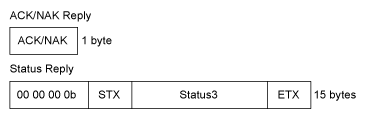

Status3

Modus	Gegevensformaat
Normaal ([Verouderde status voor poort 9100] is uitgeschakeld)
Legacy ([Verouderde status voor poort 9100] is ingeschakeld)

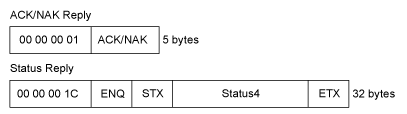

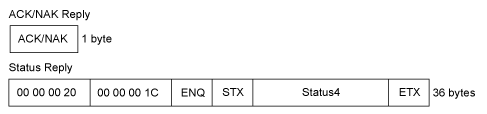

Status4

Modus	Gegevensformaat
Normaal ([Verouderde status voor poort 9100] is uitgeschakeld)
Legacy ([Verouderde status voor poort 9100] is ingeschakeld)

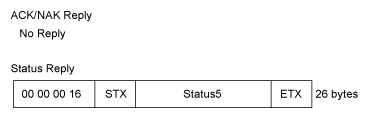

Status5

Modus	Gegevensformaat
Normaal ([Verouderde status voor poort 9100] is uitgeschakeld)
Legacy ([Verouderde status voor poort 9100] is ingeschakeld)

[BCC]

In- of uitschakelen van de BCC-controlefunctie.

Verschijnt alleen als u [STATUS5] hebt geselecteerd in het menu [Flow controle].

[Vertraging antwoord ENQ]

Instellen van de vertragingsperiode voor het antwoord op een statusaanvraag (ENQ).

Alleen beschikbaar als u [STATUS3], [Status4 ENQ], [STATUS5], of [GEEN] hebt geselecteerd in het menu [Flow controle].

Instelbereik: 0 tot 9999 ms.

• De beginwaarde van deze instelling blijft doorgaans ongewijzigd.

[Cyclus antwoorden]

Instellen van het interval voor het cyclische statusantwoord.

Alleen beschikbaar als u [STATUS4] hebt geselecteerd in het menu [Flow controle].

Instelbereik: 100 tot 999 ms.

[Wi-Fi Protected Setup(WPS)]

Instellen van de wireless LAN-verbinding met de drukknop- of pincodemethode.

• Raadpleeg de handleiding van het toegangspuntapparaat voor de bediening ervan. • Niet beschikbaar wanneer [Wi-Fi Direct] actief is.

Beschikbare instelopties:

[Knop (printplaat)]

Instellen van de wireless LAN-verbinding met de drukknopmethode.

1.	Tik op [Knop (printplaat)] in het menu [Wi-Fi Protected Setup(WPS)].

2.	Wanneer [Scanning...] op het scherm verschijnt, drukt u de WPS-knop op het toegangspunt van het wireless LAN-apparaat.

3.	Zodra de verbinding met het toegangspunt tot stand is gebracht, verschijnt [Successfully configured.] op het scherm.

[PIN]

Instellen van de wireless LAN-verbinding met de pincodemethode.

1.	Tik op [PIN] in het menu [Wi-Fi Protected Setup(WPS)].

2.	Wanneer [Scanning...] op het scherm wordt weergegeven, voer dan de op het scherm weergegeven pincode in op het toegangspunt van het wireless LAN-apparaat of de computer.

3.	Zodra de verbinding met het toegangspunt tot stand is gebracht, verschijnt [Successfully configured.] op het scherm.

[Wi-Fi Direct]

Instellen van de Wi-Fi Direct-functie.

De Wi-Fi Direct-functie wordt alleen ingeschakeld als u [Infrastructuur] hebt geselecteerd in het menu [Instelling Wi-Fi-verbinding] > [Modus]. Als u de instelling [Ad-hoc] hebt gewijzigd in [Infrastructuur] in het menu [Instelling Wi-Fi-verbinding] > [Modus], moet u de printer opnieuw opstarten voordat u de Wi-Fi Direct-functie instelt.

　

Ga als volgt te werk om het sensorniveau in te stellen:

1.	Stel de apparaatnaam van de printer in met [Naam apparaat]. U kunt 1 tot 16 tekens invoeren. Dit mogen letters van het alfabet (hoofdletters en kleine letters), cijfers en symbolen zijn.

2.	Selecteer [Verbinden] om te zoeken naar de namen van apparaten waarmee verbinding kan worden gemaakt of om verbindingsaanvragen te accepteren als de printer GO (Group Owner – Groepseigenaar) is. Tik op het apparaat waarmee u verbinding wilt maken.

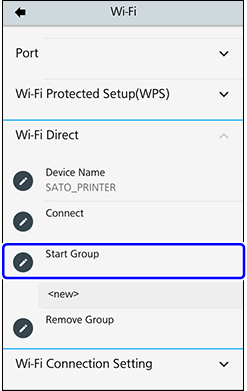

3.	Selecteer [Groep starten] als u een nieuwe permanente groep wilt starten, of selecteer een groep uit de lijst.

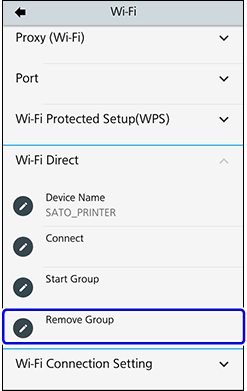

4.	Selecteer [Groep verwijderen] om de permanente groep van stap 3 te verwijderen.

5.	Voltooi de verbinding rekening houdend met de aanwijzingen op het scherm van de printer of het apparaat waarmee u verbinding wilt maken.

6.	Tik op [Verbinding verbreken] als u de verbinding wilt beëindigen.

• U kunt met maximaal 10 apparaten verbinding maken. • Als Wi-Fi Direct actief is, kunt u [Naam apparaat] niet wijzigen. • [Groep starten] en [Groep verwijderen] worden alleen weergegeven als de printer niet met een Wi-Fi Direct-netwerk is verbonden. • [Verbinding verbreken] wordt weergegeven als de printer met een Wi-Fi Direct-netwerk is verbonden. • Na het starten van een groep wordt de printer ingesteld als GO (Group Owner – Groepseigenaar) en wacht deze op een verbindingsaanvraag van een ander apparaat. • Wanneer u de printer uitschakelt terwijl die met een permanente groep is verbonden, wordt de groep automatisch gestart wanneer u de printer weer inschakelt.

[Instelling Wi-Fi-verbinding]

Instellen van de wireless LAN-verbinding.

Beschikbare instelopties:

[SSID]

Instellen van de SSID.

Op het scherm ziet u het wifinetwerk dat door de printer werd gedetecteerd.

Tik op de naam van het wifinetwerk waarmee u verbinding wilt maken.

Om een wifinetwerk manueel te registreren, tikt u op en voert u de naam van het netwerk in.

U kunt maximaal 32 tekens invoeren. Dit mogen letters van het alfabet (hoofdletters en kleine letters), cijfers en symbolen zijn.

[Veborgen SSID]

Instellen van de verborgen SSID (Stealth-functie).

Verschijnt alleen als u [Infrastructuur] hebt geselecteerd in het menu [Modus].

[Modus]

Instellen van de communicatiemethode van het wireless LAN.

Beschikbare instelopties:

•	[Infrastructuur]

•

[Ad-hoc]

[Kanaal]

Instellen van het communicatiekanaal.

[Kanaal] Alleen mogelijk als u [Ad-hoc] hebt geselecteerd in het menu [Modus].

Het aantal kanalen dat u kunt instellen hangt af van de regio van de printer.

[Beveiliging]

Instellen van de netwerkbeveiligingsmethode. Stel de beveiligingsmethoden zodanig in dat de printer, de host en de netwerkapparatuur met elkaar overeenkomen.

Beschikbare instelopties:

•

[None]

•

[WEP]

•	[WPA2+WPA]

•

[WPA2]

•	[Dynamische WEP]

Als u [Ad-hoc] hebt geselecteerd in het menu [Modus], zijn alleen [None] en [WEP] beschikbaar.

[WEP-conf.]

Instellen van de WEP-sleutel.

Verschijnt alleen als u [WEP] hebt geselecteerd in het menu [Beveiliging].

Beschikbare instelopties:

[Verificatie]

Instellen van de WEP-verificatiemethode.

Beschikbare instelopties:

•	[Open systeem]

•	[Gedeelde sleutel]

[Sleutelindex]

Instellen van de sleutelindex.

Stel de sleutelindex (WEP-sleutel) in volgens het toegangspunt van het wireless LAN waarmee u verbinding maakt.

Instelbereik: 1 tot 4.

• Afhankelijk van het product kan het bereik van de sleutelindex van 0 tot 3 zijn. Als u in dit geval de printer op 1 hebt ingesteld, moet u het product op 0 instellen.

[Sleutel #1] to [Sleutel #4]

Instellen van de WEP-sleutels nr. 1 tot 4.

U kunt letters van het alfabet (hoofdletters en kleine letters) en cijfers invoeren.

Afhankelijk van de lengte van de WEP-sleutel kunt u het volgende aantal tekens invoeren:

•	64-bits sleutellengte

ASCII: 5 tekens

Hexadecimaal: 10 tekens

•	128-bits sleutellengte

ASCII: 13 tekens

Hexadecimaal: 26 tekens

[WPA-conf.]

Instellen van de WPA-verificatie.

Verschijnt alleen als u [WPA2+WPA] of [WPA2] hebt geselecteerd in het menu [Beveiliging].

Beschikbare instelopties:

[WPA-verificatie]

Instellen van de WPA-verificatiemethode.

Beschikbare instelopties:

•	[Personal (PSK)]

•	[Enterprise (802.1x)]

•

[CCKM]

[PSK]

Instellen van de PSK (vooraf gedeelde sleutel).

Verschijnt alleen als u [Personal (PSK)] hebt geselecteerd in het menu [WPA-verificatie].

U kunt 8 tot 63 ASCII-tekens of 64 hexadecimale cijfers invoeren. Dit mogen letters van het alfabet, cijfers en symbolen zijn.

[EAP Conf.]

Instellen van de functies voor EAP.

Verschijnt alleen als u andere opties dan [Personal (PSK)] hebt geselecteerd in het menu [WPA-verificatie] of als u [Dynamische WEP] hebt geselecteerd in het menu [Instelling Wi-Fi-verbinding] > [Beveiliging].

Beschikbare instelopties:

[EAP-modus]

Instellen van de EAP-modus (verificatiemodus).

Beschikbare instelopties:

•

[FAST]

•

[LEAP]

•

[PEAP]

•

[TLS]

•

[TTLS]

[Binnenste methode]

Instellen van de interne methode.

Verschijnt alleen als u [FAST], [PEAP] of [TTLS] hebt geselecteerd in het menu [EAP-modus].

•	Wanneer u [FAST] hebt geselecteerd in het menu [EAP-modus], wordt de interne methode ingesteld op [AUTO].

•	Wanneer u [PEAP] hebt geselecteerd in het menu [EAP-modus], wordt de interne methode ingesteld op [MSCHAPv2].

•	Wanneer u [TTLS] hebt geselecteerd in het menu [EAP-modus], zijn de beschikbare instelopties [MSCHAPv2], [MSCHAP], [CHAP] en [PAP].

[Gebruikersnaam]

Instellen van de gebruikersnaam.

U kunt 0 tot 63 tekens invoeren. Dit mogen letters van het alfabet, cijfers en symbolen zijn.

[Wachtwoord]

Instellen van het wachtwoord.

U kunt 0 tot 32 tekens invoeren. Dit mogen letters van het alfabet, cijfers en symbolen zijn.

[Aank. buitenste id]

Instellen van de externe identiteit.

Verschijnt alleen als u [FAST], [PEAP] of [TTLS] hebt geselecteerd in het menu [EAP-modus].

U kunt 0 tot 63 tekens invoeren. Dit mogen letters van het alfabet, cijfers en symbolen zijn.

[Servercert. controleren]

In- of uitschakelen van de servercertificaatvalidatie.

Verschijnt alleen als u iets anders dan [LEAP] hebt geselecteerd in het menu [EAP-modus].

[Private Key wachtwoord]

Instellen van het wachtwoord voor de persoonlijke sleutel.

Verschijnt alleen als u [TLS] hebt geselecteerd in het menu [EAP-modus].

U kunt 0 tot 64 tekens invoeren. Dit mogen letters van het alfabet, cijfers en symbolen zijn.

[PAC auto voorziening]

In- of uitschakelen van de automatische levering van de PAC.

Verschijnt alleen als u [FAST] hebt geselecteerd in het menu [EAP-modus].

[PAC-wachtwoord]

Instellen van het PAC-wachtwoord.

Verschijnt alleen als u [FAST] hebt geselecteerd in het menu [EAP-modus] en als u [PAC auto voorziening] hebt uitgeschakeld.

U kunt 0 tot 64 tekens invoeren. Dit mogen letters van het alfabet, cijfers en symbolen zijn.

---

Related Topics

Bedieningswijzen in de instelmodus

Invoeren van instelwaarden
