Aanwijzingen over de stop-/snijpositie van de verschillende media

Stoppositie van het etiket in dispensermodus

In de normale positie zit het etiket nog circa 2 ± 1 mm op het rugpapier vast.

(1) Doorvoerrichting

(2) Dispenserbalk

(3) Stoppositie

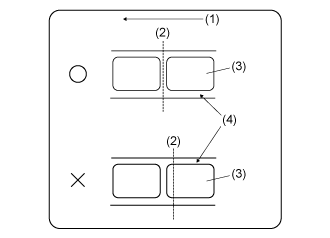

Snijpositie bij gebruik van het etiket in snijmodus/gedeeltelijke snijmodus

De normale snijpositie is tussen de etiketten (waarbij enkel het rugpapier wordt gesneden).

Bij het snijden van etiketten kunnen lijmresten aan het snijmes kleven, wat de snijprestaties negatief kan beïnvloeden. Pas de snijpositie aan om niet in het etiket zelf te snijden.

(1) Mediadoorvoerrichting

(2) Snijpositie (zwarte-streepjessensor/tussenruimtesensor)

(3) Etiket

(4) Rugpapier

Snijpositie bij gebruik van medium met perforatielijn in snijmodus/gedeeltelijke snijmodus

Pas de snijpositie aan om niet in de perforatielijn van het medium en in de ruimte daarnaast (zie onderstaande figuur) te snijden.

Wanneer het medium verkeerd wordt afgesneden, kan het papier vastlopen of beschadigd raken.

　

•

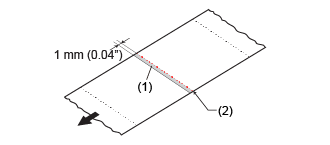

Mediarol

Niet te snijden zone = perforatielijn en ruimte 1 mm daarnaast.

(1) Niet snijden in dit gedeelte

(2) Perforatielijn

　

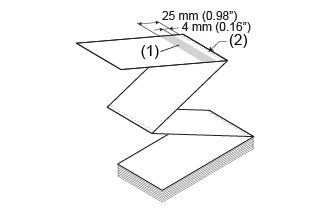

•	Gevouwen kettingmedium

Niet te snijden zone = perforatielijn en ruimte 4 tot 25 mm daarnaast.

(1) Niet snijden in dit gedeelte

(2) Perforatielijn
