Identyfikacja części

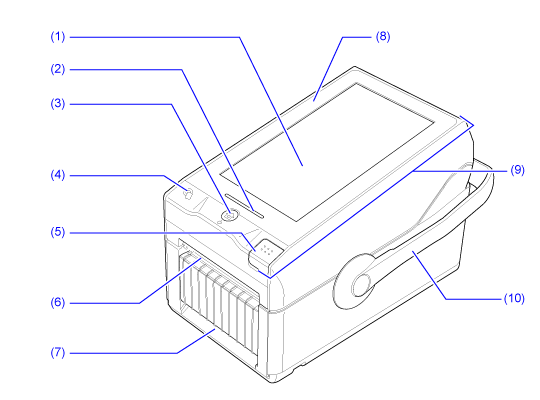

Widok od przodu

(1) Panel LCD/dotykowy

(2) Kontrolka LED

(3) Przycisk /(Tryb czuwania/menu główne)

Aby włączyć zasilanie drukarki, należy przytrzymać wciśnięty przycisk / (Tryb czuwania/menu główne), aż kontrolka LED zaświeci na niebiesko.

Gdy włączone jest zasilanie drukarki, naciśnięcie przycisku / (Tryb czuwania/menu główne) powoduje powrót do ekranu głównego. (Ekran główny nie zostanie wyświetlony, gdy w drukarce znajdują się zadania drukowania).

Aby wyłączyć zasilanie drukarki, należy przytrzymać wciśnięty przycisk / (Tryb czuwania/menu główne) przez co najmniej dwie sekundy i postępować zgodnie z instrukcjami wyświetlonymi na ekranie.

(4) Wbudowana antena NFC

(5) Przycisk otwierania pokrywy

(6) Wylot nośnika

(7) Wylot podkładu

(8) Pokrywa górna

(9) Panel operatora

(10) Uchwyt

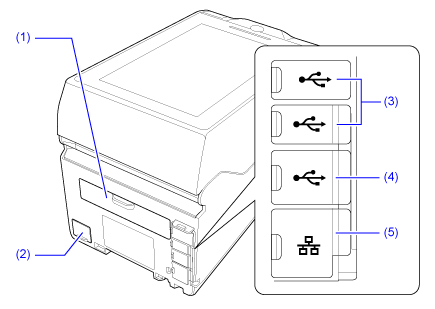

Widok od tyłu

(1) Otwór wkładania nośnika (w przypadku nośnika ze składanki)

(2) Złącza zasilania prądem stałym

Zanim podłączona zostanie drukarka, należy się upewnić, że napięcie prądu zmiennego w sieci elektrycznej mieści się w zakresie 100–240 V, 50 do 60 Hz.

(3) Złącze USB (typu A)

Umożliwia zapisanie ustawień drukarki w pamięci USB.

Ponadto umożliwia podłączanie innych urządzeń, jak skaner kodu kreskowego lub klawiatura.

• Przed podłączeniem do drukarki pamięci USB przeskanować ją w programie antywirusowym. SATO Corporation nie ponosi odpowiedzialności za nieprawidłowe działanie drukarki spowodowane dostaniem się do niej wirusa za pośrednictwem pamięci USB.

(4) Złącze USB (typu B)

Do podłączenia drukarki do komputera poprzez interfejs USB.

(5) Złącze LAN (tylko model z USB i LAN)

Do podłączenia drukarki do sieci poprzez interfejs LAN.

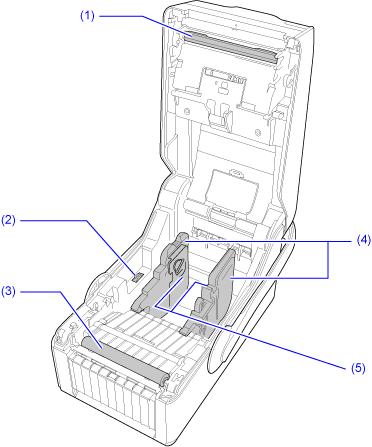

Widok wnętrza

(1) Głowica drukująca (część zużywalna)

Tworzy obraz na nośniku. Głowicę drukującą należy regularnie czyścić.

(2) Złącze USB (typu A)

Umożliwia zapisanie ustawień drukarki w pamięci USB.

• Przed podłączeniem do drukarki pamięci USB przeskanować ją w programie antywirusowym. SATO Corporation nie ponosi odpowiedzialności za nieprawidłowe działanie drukarki spowodowane dostaniem się do niej wirusa za pośrednictwem pamięci USB.

• Wielkość pamięci USB, którą można podłączyć wewnątrz drukarki, jest następująca: ◦ Długość: do 37 mm (bez metalowej części złącza) ◦ Szerokość: do 20 mm ◦ Grubość: do 8 mm

(3) Wałek dociskowy (część zużywalna)

(4) Prowadnica nośnika

(5) Płat

---
