Przechowywanie zasilacza sieciowego w podstawce do ładowania

Film instruktażowy (bez dźwięku) znajduje się tutaj.

• Nie podłączać ani nie odłączać przewodu zasilania, mając mokre dłonie. Grozi to porażeniem prądem.

　

Procedura jest przedstawiona w następującym filmie.

1.	Podnieść pokrywę spodnią podstawki do ładowania (1), ściskając do środka zaczepy, a następnie ją wyjąć.

2.	Wyjąć zwijacz kabla (2) z podstawki do ładowania.

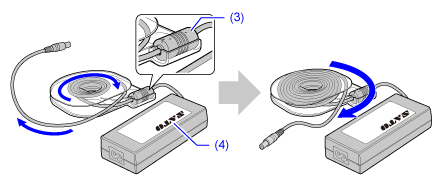

3.	Przymocować rdzeń ferrytowy (3) zasilacza sieciowego i nawinąć przewód zasilacza sieciowego na zwijaczu kabla.

Nawijać przewód ściśle, aby nie pozostawały przerwy między jego zwojami, w kierunku wskazanym przez strzałki wyżłobione na zwijaczu kabla.

Ustawić zasilacz sieciowy logo SATO (4) do góry.

• Podczas nawijania przewodu zasilacza sieciowego na zwijacz kabla przestrzegać następujących zasad. ◦ (A) Nie zginać przewodu na siłę w pobliżu wtyczki zasilania prądem stałym. Mogłoby to uszkodzić przewód. ◦ (B) Nie kłaść przewodu na rdzeniu ferrytowym i nie przeprowadzać przewodu poza zwijaczem kabla. Gdyby pokrywa została mocno dociśnięta, przewód mógłby zostać przygnieciony między pokrywą a korpusem i ulec przerwaniu. ◦ (C) Nie nawijać przewodu zbyt luźno. Uważać, aby cały przewód nawinięty został na zwijacz kabla.

4.	Umieścić zasilacz sieciowy (5) i zwijacz kabla (2) z nawiniętym przewodem zasilacza sieciowego w podstawce.

Umieścić rdzeń ferrytowy (3) nad zasilaczem sieciowym, po prawej stronie.

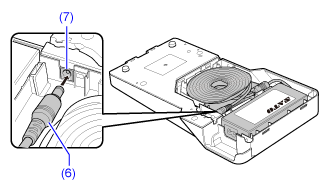

5.	Podłączyć wtyczkę zasilania prądem stałym (6) do gniazda zasilania prądem stałym (7) podstawki.

6.	Założyć pokrywę i podłączyć przewód zasilania.

a.	Założyć pokrywę zdjętą w kroku 1 () i docisnąć zaczepy, aby ją przymocować ().

b.	Sprawdzić, czy pokrywa zamknięta jest poprawnie. Następnie podłączyć przewód zasilania do podstawki do ładowania za pomocą wtyczki zasilania prądem zmiennym (8) oraz do gniazdka elektrycznego za pomocą wtyczki zasilania (9).

• Kształt wtyczki zasilania zależy od regionu, gdzie kupiono drukarkę. • Jeśli nie można poprawnie zamknąć pokrywy, ponieważ przewód przycięty został między pokrywą i korpusem głównym, wykonać ponownie procedurę od kroku 3.
