Zmienianie pozycji płata prowadnicy nośnika

Film instruktażowy (bez dźwięku) znajduje się tutaj.

Pozycję płata prowadnicy nośnika należy dostosować do średnicy rdzenia rolki nośnika. Należy ją ustawić w górnej pozycji w przypadku korzystania z rdzenia φ 40 mm i w dolnej pozycji w przypadku korzystania z rdzenia φ 26 mm.

• Podczas zmieniania pozycji płata nie należy przykładać nadmiernej siły. Może to spowodować uszkodzenie drukarki.

• Płat ustawiony jest fabrycznie w dolnej pozycji. Jeśli używany jest rdzeń φ 26 mm, nie należy zmieniać jego pozycji.

　

Procedura jest przedstawiona w następującym filmie.

1.	Nacisnąć przycisk otwierania pokrywy (1), aby otworzyć pokrywę górną (2).

2.	Wyjąć nośnik, jeśli jest już włożony.

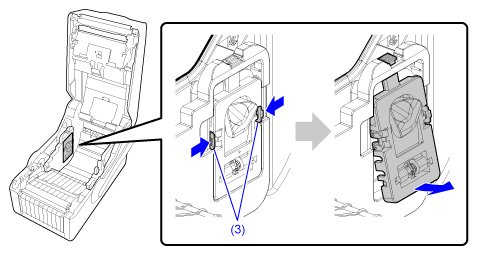

3.	Ścisnąć dwa zaczepy na płacie (3) do siebie i wyciągnąć je do przodu.

• Płat można również całkowicie wyjąć z prowadnicy nośnika.

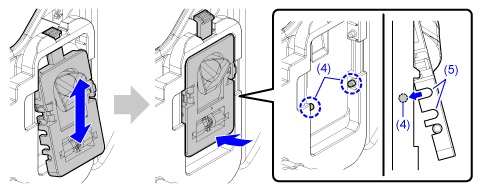

4.	Przesunąć płat w górę w przypadku korzystania z rdzenia φ 40 mm lub w dół w przypadku korzystania z rdzenia φ 26 mm. Następnie objąć rowkiem płata (5) występ prowadnicy nośnika (4).

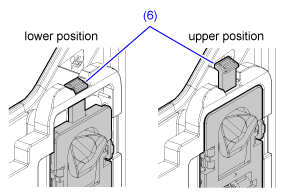

• Gdy lewy płat znajduje się w górnej pozycji, podnosi się wskaźnik (6). Nie należy wpychać wskaźnika.

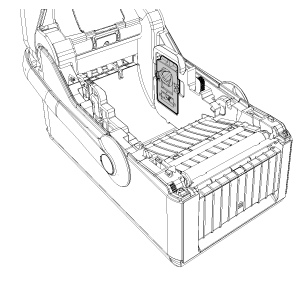

5.	Ustawić płat po drugiej stronie w tej samej pozycji.
