Wymiana wałka dociskowego do etykiet bezpodkładowych

Film instruktażowy (bez dźwięku) znajduje się tutaj.

Jeśli wałek dociskowy do etykiet bezpodkładowych ulegnie zużyciu lub uszkodzeniu, można go z łatwością wymienić.

• Nie podłączać ani nie odłączać przewodu zasilania, mając mokre dłonie. Grozi to porażeniem prądem. • Nie wymieniać części zużywalnych, dopóki przewód zasilania drukarki nie zostanie odłączony od gniazdka elektrycznego lub nie zostanie wyjęty opcjonalny akumulator.

Instrukcje wymiany wałka dociskowego do etykiet bezpodkładowych

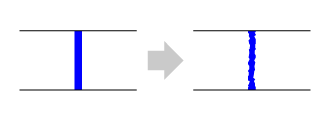

Przez środek wałka dociskowego do etykiet bezpodkładowych przebiega niebieski pasek. Jeżeli niebieski pasek zaczyna blaknąć, trzeba wymienić wałek dociskowy do etykiet bezpodkładowych.

• Jest to jedynie ogólna wskazówka. Stan, w którym wałek dociskowy do etykiet bezpodkładowych ulega zużyciu, zależy od rodzaju użytego nośnika. Wałek dociskowy do etykiet bezpodkładowych należy zawsze wymienić, jeżeli jego zużycie odbija się na jakości wydruku.

　

Procedura jest przedstawiona w następującym filmie.

1.	Sprawdzić, czy zasilanie drukarki jest wyłączone, i odłączyć przewód zasilania od gniazdka elektrycznego lub wyjąć opcjonalny akumulator.

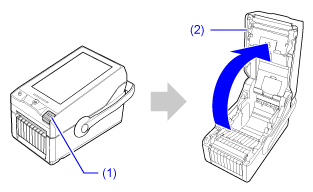

2.	Nacisnąć przycisk otwierania pokrywy (1), aby otworzyć pokrywę górną (2).

3.	Wyjąć nośnik, jeśli jest już włożony.

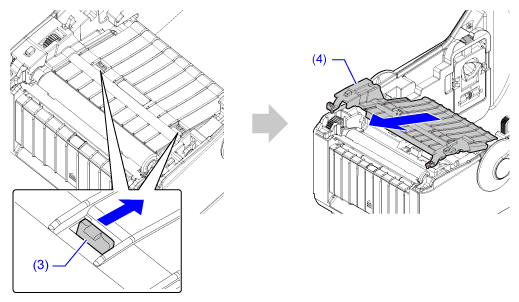

4.	Popchnąć dwa zaczepy (3) do tyłu, aby wyjąć pokrywę wewnętrzną (4).

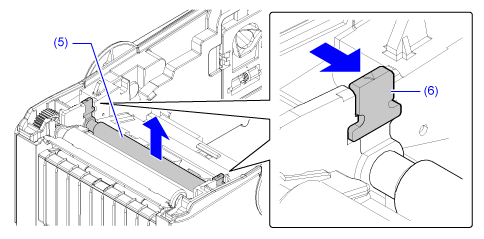

5.	Odchylić dwa zaczepy (6) wałka podawania (5) do wewnątrz, aby wyjąć wałek podawania.

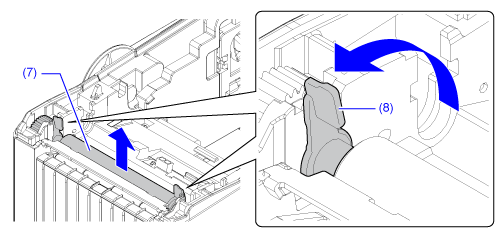

6.	Obrócić dwie dźwignie (8) wałka dociskowego do etykiet bezpodkładowych (7) do przodu, aby wyjąć wałek dociskowy do etykiet bezpodkładowych.

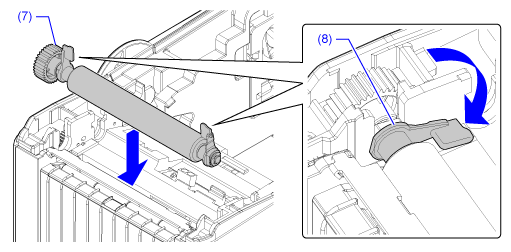

7.	Założyć nowy wałek dociskowy do etykiet bezpodkładowych (7) i obrócić dwie dźwignie (8) do tyłu.

8.	Odchylić dwa zaczepy (6) wałka podawania do wewnątrz, aby ustawić wałek podawania.

9.	Sprawdzić, czy oba zaczepy ustawione są równolegle po obu stronach drukarki () i dwa wałki obracają się w sposób skoordynowany ().

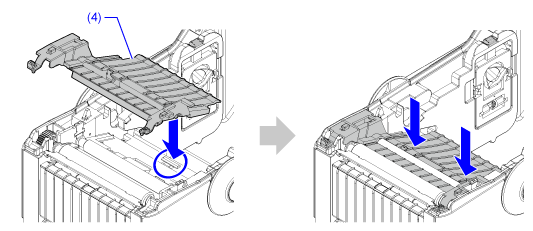

10.	Przyłożyć zaczep z tyłu pokrywy wewnętrznej (4) do otworu w drukarce i docisnąć go, aby zaskoczyły zatrzaski.

11.	Włożyć ponownie nośnik wyjęty w kroku 3.

12.	Zamknąć pokrywę górną.

Popchnąć oba końce pokrywy górnej i zamknąć ją mocno, aby zaskoczyły zatrzaski.

• Zamykając pokrywę górną, uważać, aby nie przytrzasnąć sobie palców.
