Caricamento del nastro

Guarda il video qui (non richiede audio).

•	Per CL4NX Plus

•	Per CL6NX Plus

• La testina di stampa e l'area circostante sono calde dopo la stampa. Fare attenzione a non ustionarsi. • Toccare il bordo della testina di stampa a mani nude può provocare lesioni.

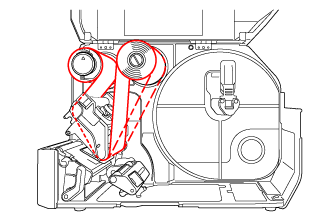

• Utilizzare materiali di stampa e nastri SATO originali per il prodotto, per ottenere la qualità di stampa ottimale. • Il percorso di instradamento del nastro viene mostrato nella figura di seguito. Nastro Face-in Nastro Face-out • È inoltre possibile fare riferimento all’adesivo che si trova sul lato interno del coperchio superiore.

　

Per la procedura, guarda il video qui sotto.

CL4NX Plus

CL6NX Plus

1.	Aprire il coperchio superiore (1).

• Aprire completamente il coperchio superiore per evitare la caduta accidentale del coperchio.

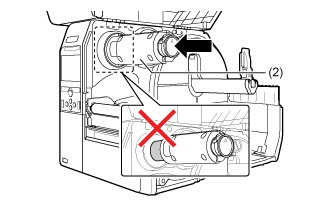

2.	Spingere il mandrino di avvolgimento nastro (2) fino in fondo.

Se c’è nastro sul mandrino di avvolgimento nastro, rimuoverlo dal mandrino prima di installare il nuovo nastro.

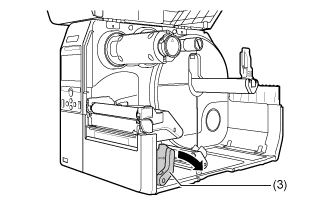

3.	Spingere la leva bloccaggio testina (3) verso la parte posteriore.

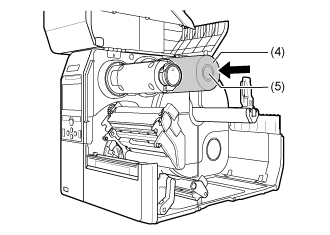

4.	Caricare il nastro (4) sul mandrino di alimentazione nastro (5).

Mentre si prende nota della direzione di avvolgimento, inserire il nastro fino in fondo.

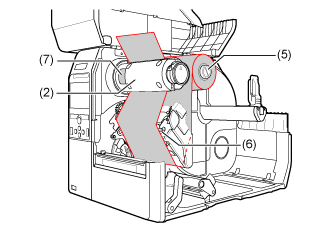

5.	Dal mandrino di alimentazione nastro (5), far passare il nastro sotto la testina di stampa (6).

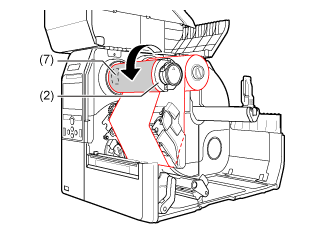

6.	Avvolgere il nastro in senso antiorario sul mandrino di avvolgimento nastro (2) e sul foglio di presa (7).

Ruotare il mandrino di avvolgimento nastro in senso antiorario per diversi giri, per avvolgere il nastro.

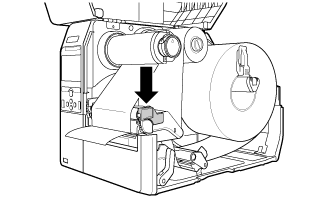

7.	Se il materiale di stampa è già stato caricato, premere la testina di stampa verso il basso finché la leva bloccaggio testina non si blocca.

Se il materiale di stampa non è stato caricato, caricarlo.

8.	Chiudere il coperchio superiore.

• Quando si chiude il coperchio superiore, fare attenzione a non schiacciarsi le dita.

---
