Sostituzione della testina di stampa

Guarda il video qui (non richiede audio).

•	Per CL4NX Plus

•	Per CL6NX Plus

Si può facilmente rimuovere e sostituire la testina di stampa danneggiata o usurata.

• Non accendere o spegnere il prodotto, non collegare o scollegare il cavo di alimentazione con le mani bagnate. In caso contrario, sussiste il rischio di folgorazione. • Scollegare il cavo di alimentazione dalla presa di rete prima di procedere alla sostituzione della testina di stampa. • Indossare i guanti prima di sostituire la testina di stampa, per evitare di danneggiare quest'ultima.

　

Per la procedura, guarda il video qui sotto.

CL4NX Plus

CL6NX Plus

1.	Assicurarsi che il prodotto sia spento, quindi scollegare il cavo di alimentazione dalla presa di rete.

2.	Aprire il coperchio superiore.

• Aprire completamente il coperchio superiore per evitare la caduta accidentale del coperchio.

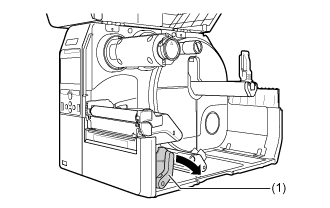

3.	Spingere la leva bloccaggio testina (1) verso la parte posteriore per sbloccare la testina di stampa.

• La testina di stampa e l'area circostante sono calde dopo la stampa. Attendere che il prodotto si raffreddi. • Toccare il bordo della testina di stampa a mani nude può provocare lesioni.

4.	Rimuovere il materiale di stampa e il nastro se sono già caricati.

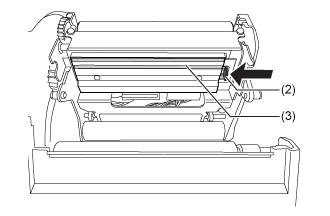

5.	Premere la leva (2) per rimuovere la testina di stampa (3).

• Per i modelli UHF RFID, l’antenna UHF RFID è installata sulla testina di stampa. Fare attenzione a non tirare eccessivamente il cavo dell’antenna quando si sostituisce la testina di stampa. Per ulteriori informazioni, contattare il rivenditore, il concessionario o il Centro assistenza tecnica SATO.

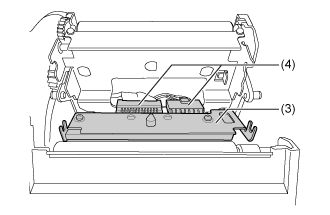

6.	Scollegare tutti i connettori (4) dalla testina di stampa difettosa (3).

In totale sono presenti due connettori per CL4NX Plus e tre connettori per CL6NX Plus.

7.	Collegare tutti i connettori (4) alla nuova testina di stampa.

• Maneggiare con cura la testina di stampa. Non sporcare o graffiare la superficie sensibile della testina di stampa.

8.	Installare la nuova testina di stampa.

Installare la testina di stampa in modo che si blocchi con un clic.

9.	Caricare il materiale di stampa e rimontare il nastro se sono stati rimossi al punto 4.
