Sostituzione del rullo di stampa

Guarda il video qui (non richiede audio).

•	Per CL4NX Plus

•	Per CL6NX Plus

Si può facilmente rimuovere e sostituire il rullo di stampa danneggiato o usurato.

• Non accendere o spegnere il prodotto, non collegare o scollegare il cavo di alimentazione con le mani bagnate. In caso contrario, sussiste il rischio di folgorazione. • Scollegare il cavo di alimentazione dalla presa di rete prima di procedere alla sostituzione del rullo di stampa.

Linee guida per la sostituzione del rullo di stampa

Il rullo di stampa presenta un contrassegno di striscia sul lato sinistro. Quando il contrassegno di striscia inizia a sbiadire, ciò indica che è necessario sostituire il rullo di stampa.

• Questa è solo una linea guida generale. La condizione in cui il rullo di stampa si usura varia a seconda del materiale di stampa utilizzato. In ogni caso, sostituire il rullo di stampa usurato quando esso compromette la qualità di stampa del prodotto.

　

Per la procedura, guarda il video qui sotto.

CL4NX Plus

CL6NX Plus

1.	Assicurarsi che il prodotto sia spento, quindi scollegare il cavo di alimentazione dalla presa di rete.

2.	Aprire il coperchio superiore.

• Aprire completamente il coperchio superiore per evitare la caduta accidentale del coperchio.

3.	Spingere la leva bloccaggio testina (1) verso la parte posteriore per sbloccare la testina di stampa.

• La testina di stampa e l'area circostante sono calde dopo la stampa. Fare attenzione a non ustionarsi. • Toccare il bordo della testina di stampa a mani nude può provocare lesioni.

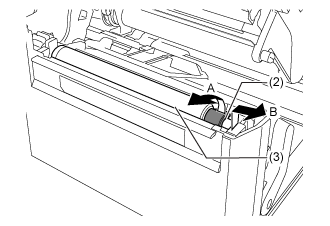

4.	Sollevare la leva (2) nella direzione A per sbloccare il rullo di stampa (3), quindi estrarre il rullo di stampa (3) nella direzione B.

5.	Installare il nuovo rullo di stampa.

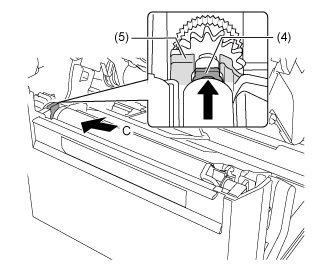

a.	Assicurarsi che la linguetta (4) sull’estremità sinistra di conduzione del rullo di stampa sia rivolta verso l’alto. Spingere il rullo di stampa nella direzione C in modo che la linguetta (4) sia fissata nella scanalatura (5) sul lato di conduzione.

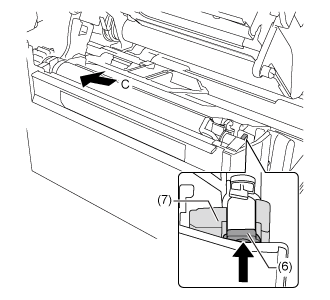

b.	Quindi, assicurarsi che la linguetta (6) sull’estremità destra di conduzione del rullo di stampa sia rivolta verso l’alto. Spingere di nuovo il rullo di stampa nella direzione C in modo che la linguetta (6) sia fissata nella scanalatura (7) sul lato condotto.

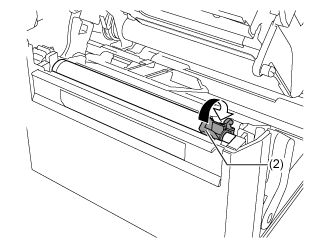

6.	Girare di nuovo la leva (2) per bloccare il rullo di stampa.
