Caricamento del materiale di stampa con l’unità dispenser e l’avvolgitore di scarico liner opzionali

Guarda il video qui (non richiede audio).

•	Per CL4NX Plus

•	Per CL6NX Plus

L’argomento seguente descrive la procedura per erogare l’etichetta e avvolgere il liner nel prodotto.

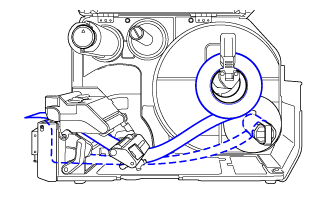

• Il diametro massimo del liner che può essere avvolto nel prodotto è φ120 mm (4,72”). • Il percorso di instradamento del materiale di stampa viene mostrato nella figura di seguito. Etichetta Liner

　

Per la procedura, guarda il video qui sotto.

CL4NX Plus

CL6NX Plus

1.	Aprire il coperchio superiore (1).

• Aprire completamente il coperchio superiore per evitare la caduta accidentale del coperchio.

2.	Spingere la leva bloccaggio testina (2) verso la parte posteriore.

3.	Estrarre la guida contenitore materiale di stampa (3) e la guida materiale di stampa (4) dal prodotto.

Ruotare la manopola (5) in senso antiorario per rilasciare la guida materiale di stampa.

4.	Caricare il materiale di stampa nel contenitore materiale di stampa (6).

Assicurarsi che il rotolo materiale di stampa sia completamente inserito all’interno del prodotto.

5.	Spingere la guida contenitore materiale di stampa (3) leggermente contro il rotolo materiale di stampa.

6.	Far passare il materiale di stampa sotto lo smorzatore materiale di stampa (7) e la guida sensore materiale di stampa (8) mentre si spinge il materiale di stampa verso l’interno del prodotto.

Assicurarsi che l’estremità del materiale di stampa sporga fuori dalla parte anteriore del prodotto.

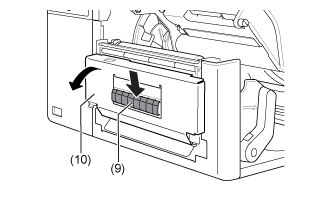

7.	Premere la linguetta (9) sulla parte anteriore del prodotto per aprire l’unità dispenser (10).

8.	Rimuovere circa 80 cm (31,5”) di etichette (11) dal liner (12).

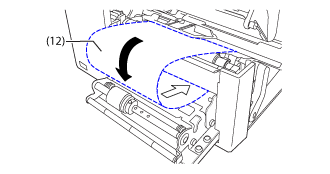

9.	Far passare il liner (12) attraverso lo spazio dell’unità dispenser verso l’interno del prodotto.

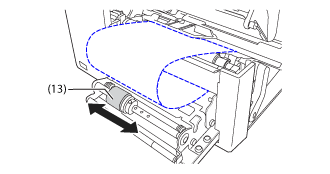

10.	Regolare il rullo dispenser (13) al centro dell’etichetta.

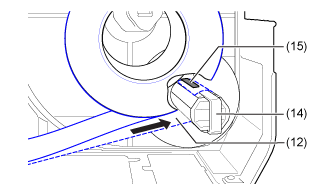

11.	Far passare il liner (12) sotto l’avvolgitore liner (14) e fissarlo con la clip (15).

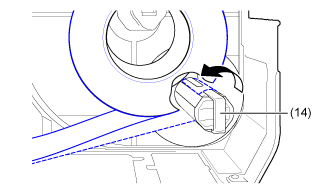

12.	Ruotare l’avvolgitore liner (14) a mano in senso antiorario per avvolgere il liner.

13.	Chiudere la testina di stampa.

14.	Chiudere l’unità dispenser.

15.	Premere leggermente la guida materiale di stampa contro l’estremità del materiale di stampa e quindi ruotare la manopola per bloccare la guida materiale di stampa.

16.	Chiudere il coperchio superiore.

• Quando si chiude il coperchio superiore, fare attenzione a non schiacciarsi le dita.

17.	Premere il pulsante (FEED) (AVANZAMENTO) in modo Offline per fare avanzare il materiale di stampa.

18.	Premere il pulsante (ONLINE) per passare al modo Online.

• È necessario caricare il nastro quando si stampa a trasferimento termico.

• Quando non si utilizza il prodotto per un lungo periodo di tempo, tenere l’unità dispenser aperta per proteggere il rullo.

---
